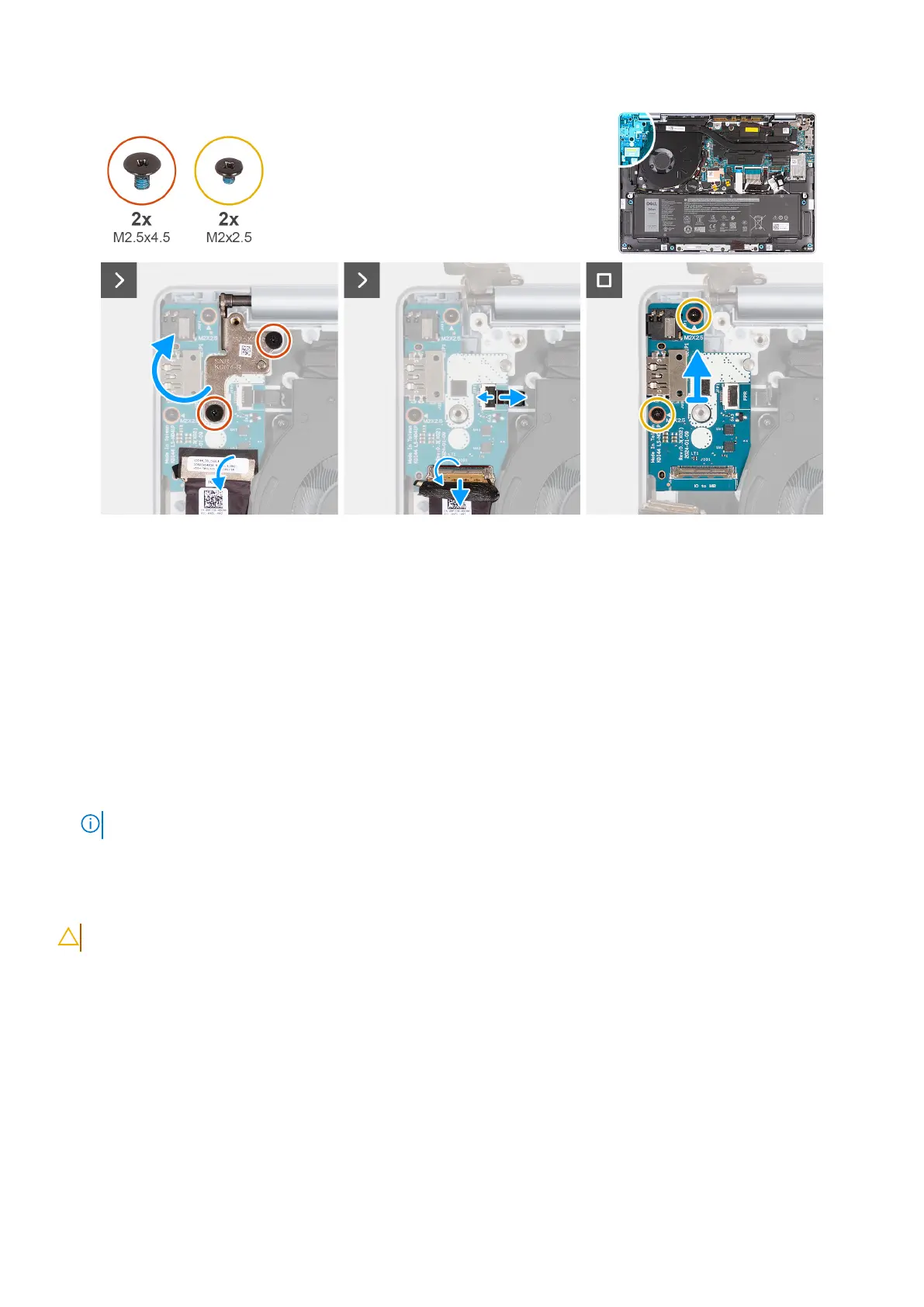

Afbeelding 39. De I/O-kaart verwijderen
Stappen
1. Verwijder de twee schroeven (M2.5x4.5) waarmee het rechterbeeldschermscharnier aan de palmsteun- en toetsenbordeenheid is
bevestigd.
2. Til het rechterbeeldschermscharnier omhoog en open het in een hoek van 90 graden ten opzichte van de polssteun- en
toetsenbordeenheid om toegang te krijgen tot de I/O-kaart.
3. Verwijder de tape waarmee de kabel van de I/O-kaart aan de connector (IO naar MB) op de I/O-kaart is bevestigd.
4. Open de vergrendeling en koppel de kabel van de I/O-kaart los van de connector (IO naar MB) op de I/O-kaart.
5. Bij computers die met een geïnstalleerde vingerafdruklezer worden geleverd, opent u de vergrendeling en koppelt u de kabel van de
vingerafdruklezer los van de connector (FPR) op de I/O-kaart.
6. Verwijder de twee schroeven (M2x2.5) waarmee de I/O-kaart op de polssteun- en toetsenbordeenheid wordt bevestigd.
7. Schuif en til de I/O-kaart voorzichtig onder een hoek op, beweeg deze weg van de poortslots en verwijder deze vervolgens uit de
palmsteun- en toetsenbordeenheid.
OPMERKING: Zorg ervoor dat de aan-uitknop niet wordt verplaatst tijdens het verwijderen van de I/O-kaart.
De I/O-kaart installeren
WAARSCHUWING: De informatie in deze sectie is alleen bedoeld voor geautoriseerde servicetechnici.
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens de installatieprocedure uit te voeren.
Over deze taak
De volgende afbeeldingen geven de locatie van de I/O-kaart aan en bieden een visuele weergave van de installatieprocedure.
