Je bekijkt pagina 57 van 105

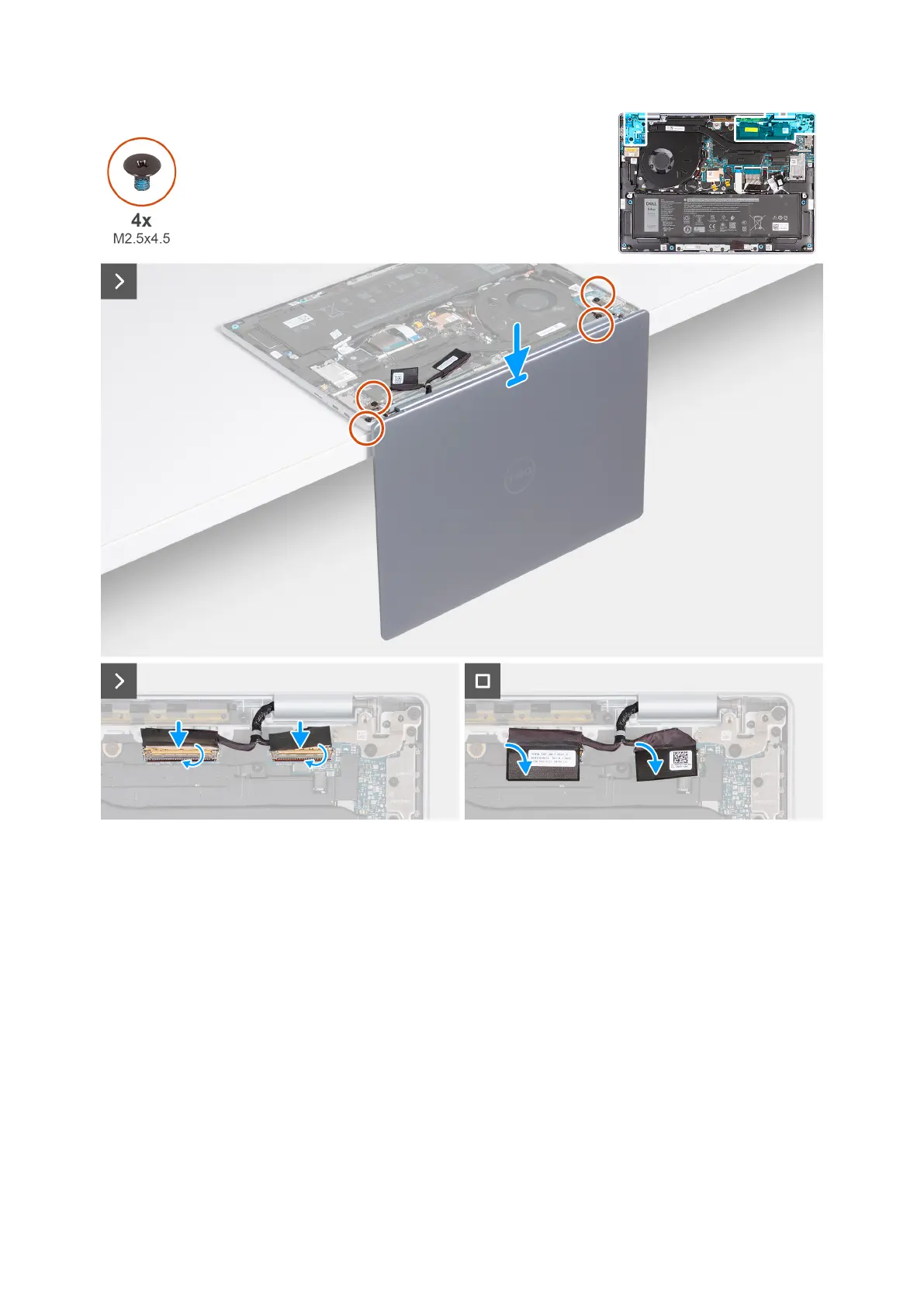

Afbeelding 34. De beeldschermeenheid plaatsen
Stappen
1. Plaats de palmsteun- en toetsenbordeenheid op de rand van een platte tafel.
2. Open de scharnieren van de beeldschermeenheid onder een hoek van 90 graden.
3. Lijn de schroefgaten op de beeldschermscharnieren uit met de schroefgaten op de palmsteun- en toetsenbordeenheid.
4. Plaats de vier schroeven (M2.5x4.5) terug die het linker- en rechterbeeldschermscharnier aan de palmsteun- en toetsenbordeenheid
bevestigen.
5. Sluit de beeldschermkabel aan op de beeldschermconnector (EDP) op de systeemkaart.
6. Sluit de vergrendeling en bevestig de Mylar op de beeldschermconnector (EDP) op de systeemkaart.
7. Sluit de camerakabel aan op de cameraconnector (MIPI) op de systeemkaart.
8. Sluit de vergrendeling en bevestig de Mylar op de cameraconnector (MIPI) op de systeemkaart.
Vervolgstappen
1. Installeer de onderplaat.
2. Volg de procedure in Nadat u in de computer hebt gewerkt.
FRU's (op locatie te vervangen onderdelen) verwijderen en installeren
57
