Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens de installatieprocedure uit te voeren.
Over deze taak
De volgende afbeeldingen geven de locatie van de batterij aan en bieden een visuele weergave van de installatieprocedure.

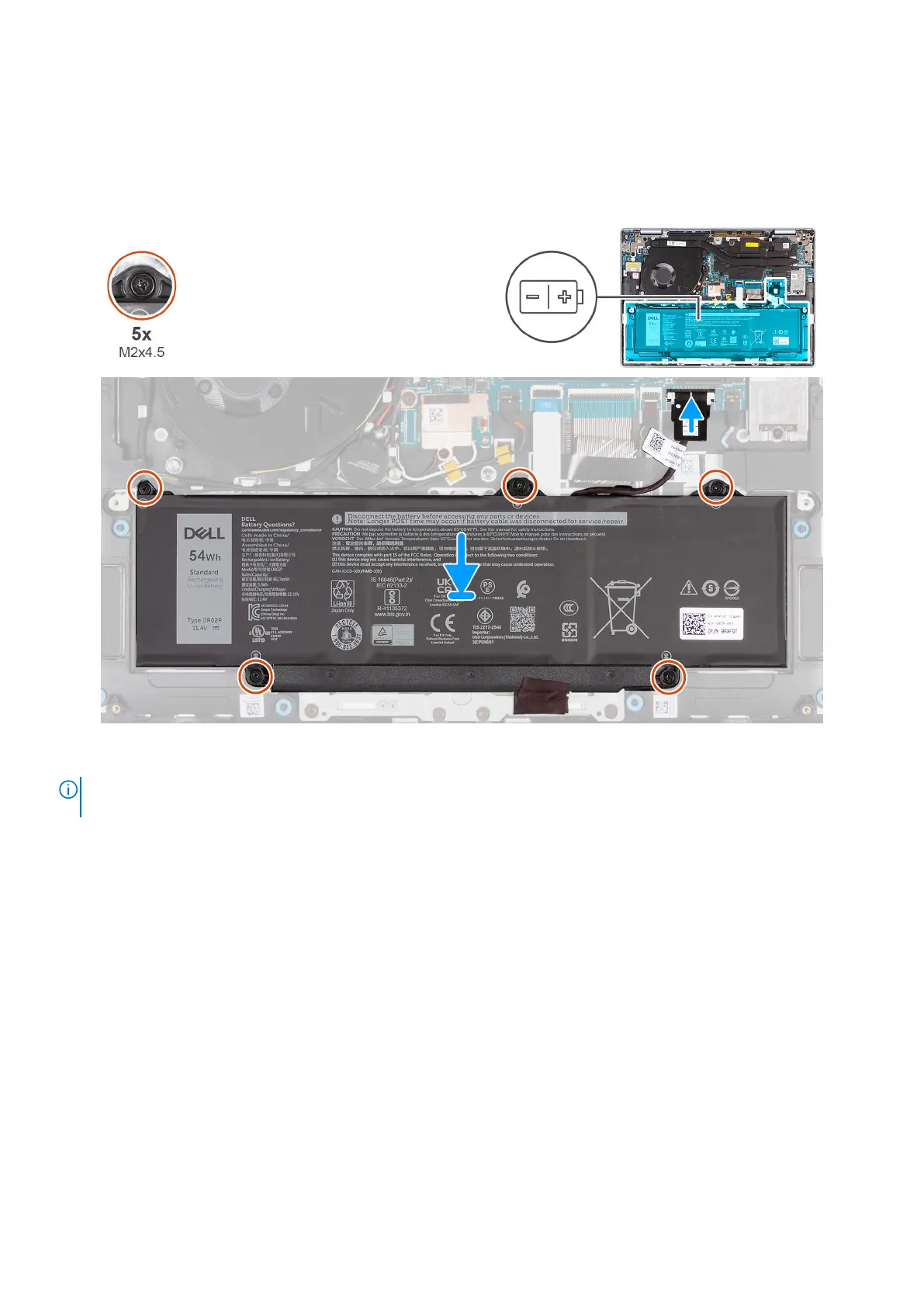

Afbeelding 26. De batterij plaatsen
OPMERKING:
De batterij en batterijkabel zijn afzonderlijke onderhoudbare onderdelen. Als de batterij moet worden vervangen, moet
u dezelfde batterijkabel opnieuw gebruiken. Zie De batterijkabel aansluiten om de batterijkabel aan te sluiten.
Stappen
1. Plaats de batterij met de bevestigde batterijkabel in het slot op de palmsteun- en toetsenbordeenheid.
2. Lijn de schroefgaten op de batterij uit met de schroefgaten op de palmsteun- en toetsenbordeenheid.
3. Draai de vijf geborgde schroeven (M2x4.5) vast waarmee de batterij aan de palmsteun- en toetsenbordeenheid is bevestigd.
4. Sluit de kabel van de batterij aan op de connector (BATTERY) op de systeemkaart.
Vervolgstappen
1. Installeer de onderplaat.
2. Volg de procedure in Nadat u in de computer hebt gewerkt.
FRU's (op locatie te vervangen onderdelen) verwijderen en installeren
49
