27
简体中文
使用 4 芯直埋线
1. 将 4 芯线轴从最远的扬声器向放大器展开，使电缆连接到
放大器端的线轴上 。此 时请勿将电缆连接到放大器。
2. 从离放大器最远的扬声器开始，根 据 下表剥去相应放大器
通道的埋地线切割端 3/4英 寸（ 1.9厘米）的绝缘层，然 后 剥
去相应扬声器尾纤末端的绝缘层。用 电 工胶带包裹所有未
使用的线缆，以防受潮和短路（见图 5）。
3. 用扎带将直埋电缆连接到扬声器尾纤（见图 5）。
4. 根据下表，扭转将所有正极 (+) 线连接在一起，将所有负极
(-) 线连接在一起。
5. 将提供的硅胶填充接线螺母拧到组合后的正极线上和组合
后的负极线上，确保没有铜露出来 。用 电 工胶带包裹每个接
线螺母连接 ，以 防受潮。
6. 在扬声器处多留 14-16英 寸（ 约 35-40厘米）的 线 ，使 得线
在埋设过程中不会扭结或拉紧，然 后 沿着电缆移到下一个
扬声器。
7. 在下一个扬声器处，用 圆形电缆剥线钳或美工刀除去外部
电线护套的 8英寸（约20厘米），露出四根绝缘线。
8. 剪切左扬声器或右扬声器的两根正确电线（参见下表），剥
去埋地线裸露端 3/4英 寸（ 1.9厘米）的绝缘层，然后从相
应扬声器尾纤的端部剥去 3/4英 寸（ 1.9厘米）的绝缘层（
见图 6）。
9. 制作一个大约 10英 寸（ 约 25厘米）的环路，使用扎带将线环
和扬声器尾纤固定到位，以 消 除应力（见图 6）。
10. 重复步骤 4-6，然后对电缆上剩余的每个卫星扬声器继续操作。关 于 低音炮的安装，请参
阅第 7 节“安装低音炮”。

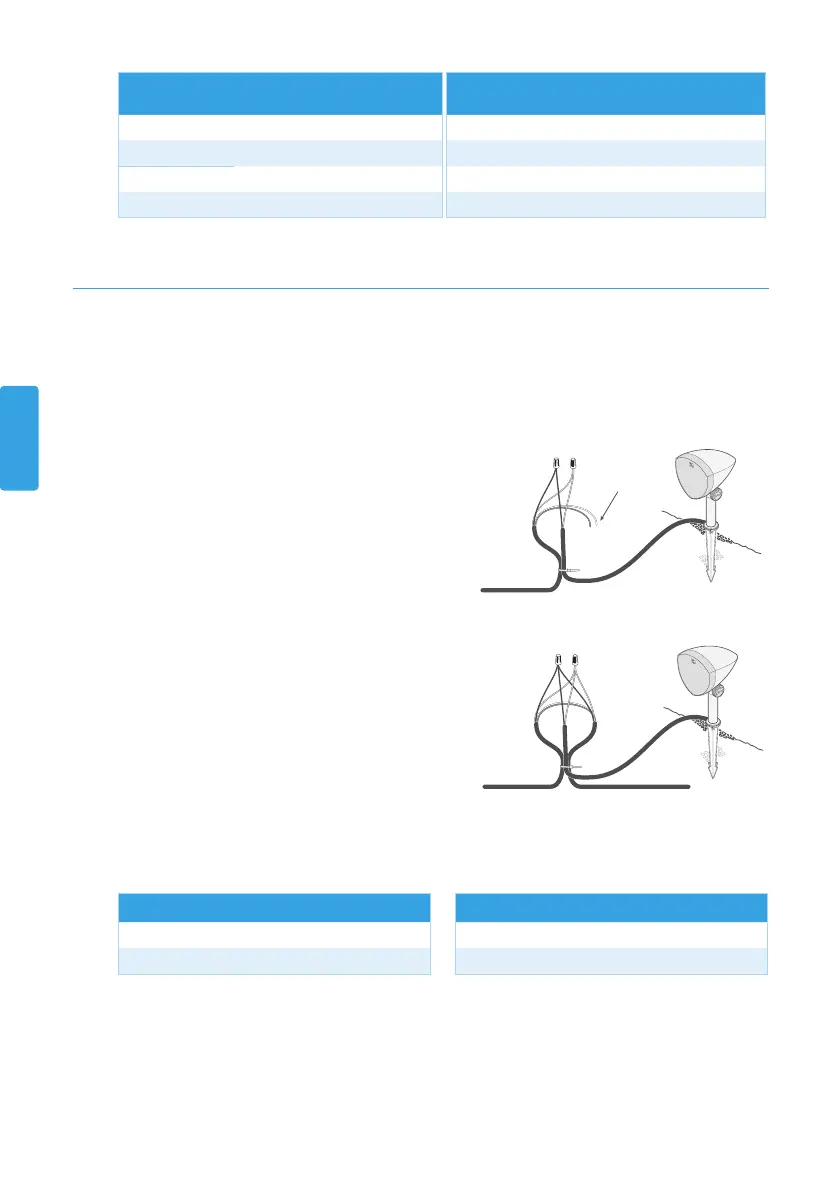

图 6
+
_
至下一个音箱来自放大器
图 5
+
_
在每个线端添
加电工胶带
来自放大器
6. 安装卫星扬声器
重要提示：LS-80 和 LS-100 低音炮两个音圈的阻抗均为 8 欧姆，可结合具有两个或更多通道的标准放大器使用。确保提供给放
大器的扬声器负载
在公布的规格范围内 。接 线 错误可能导致不可接受的负载，从 而 可能损坏放大器。
极性 埋线 扬声器尾纤
+ 白色 红色
- 绿色 黑色
左放大器通道
极性 埋线 扬声器尾纤
+ 红色 红色
- 黑色 黑色
右放大器通道
每个放大器通道
的扬声器数量
每个扬声器
的阻抗
通道负载阻抗
1 + 低音炮 4Ω 不推荐
1 + 低音炮 8Ω 4Ω
1 + 低音炮 16Ω 5.3Ω
2 + 低音炮 16Ω 4Ω
每个放大器通道
的扬声器数量
每个扬声器
的阻抗
通道负载阻抗
1 + 低音炮 32Ω 6.4Ω
2 + 低音炮 32Ω 5.4Ω
3 + 低音炮 32Ω 4.6Ω
4 + 低音炮 32Ω 4Ω
并联扬声器和低音炮时每个放大器通道的阻抗
