Uso de cable de 2 conductores o cable de iluminación de baja tensión
1. Desenrolle la bobina de cable de 2 conductores hacia
el amplificador desde el altavoz más alejado, dejando
el cable conectado a la bobina en el extremo del
amplificador. No conecte los cables al amplificador en
este momento.
2. Empezando por el altavoz más alejado del amplificador,
pele 3/4 de pulgada de aislamiento en el extremo
cortado de los cables de entierro para el canal de
amplificador apropiado, según las tablas siguientes; a
continuación, pele el aislamiento de los extremos del
cable flexible del altavoz correspondiente (ver figura 6).
3. Conecte el cable de entierro al cable flexible del altavoz
con una brida de alambre (ver figura 6).
4. Gire para combinar todos los cables positivos (+) y
combinar todos los cables negativos (-) según las tablas
siguientes.
5. Enrosque las tuercas para cables rellenas de silicona
suministradas en los cables positivos combinados y en
los cables negativos combinados, asegurándose de que
no quede cobre al descubierto. Envuelva cada conexión
de tuerca de cable en cinta eléctrica para protegerla de
la humedad.
6. Deje entre 14 y 16 pulgadas de cable sobrante en el
altavoz para que el cable no se retuerza o se tense
durante el entierro; a continuación, pase al siguiente
altavoz (izquierdo o derecho) a lo largo del cable.
7. En el siguiente altavoz, utilice un pelacables redondo o una cuchilla
multiuso para retirar 8 pulgadas de la cubierta exterior del cable, dejando al descubierto los dos cables aislados.
8. Corte los dos cables correctos para el altavoz izquierdo o derecho (consulte las tablas a continuación) y pele
3/4 de pulgada de aislamiento en los extremos expuestos de los cables de entierro; a continuación, pele 3/4 de
pulgada de aislamiento de los extremos del cable flexible del altavoz correspondiente (ver figura 7).
9. Cree un bucle de aproximadamente 10 pulgadas y utilice una brida de alambre para sujetar el bucle de alambre y
el cable flexible del altavoz para proporcionar alivio de tensión (ver figura 7).
10. Repita los pasos 4-6 para cada altavoz satélite restante a lo largo del cable. Para la instalación del subwoofer,
consulte la sección 7 “Instalación del subwoofer” en la página siguiente.
11. Repita los pasos 1-10 para el otro canal de amplificador.
Polaridad
Línea de alambre
de entierro 1
Cable flexible
de altavoz
+ Positivo Rojo
- Negativo Negro
Canal de amplificación izquierdo
Polaridad
Línea de alambre
de entierro 2
Cable flexible
de altavoz
+ Positivo Rojo
- Negativo Negro
Canal de amplificación derecho

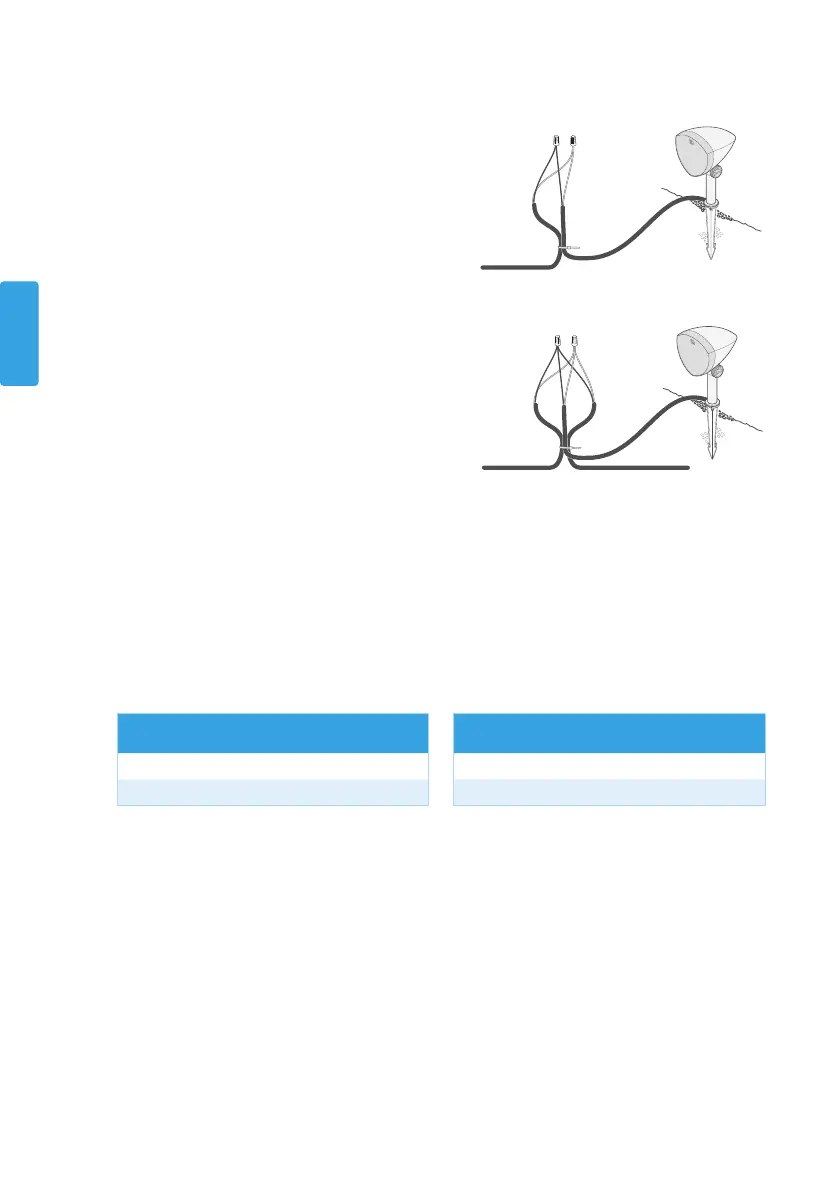

Figura 7
+
_
DEL AMPLIFICADOR AL SIGUIENTE PONENTE
Figura 6
+
_
DEL AMPLIFICADOR
