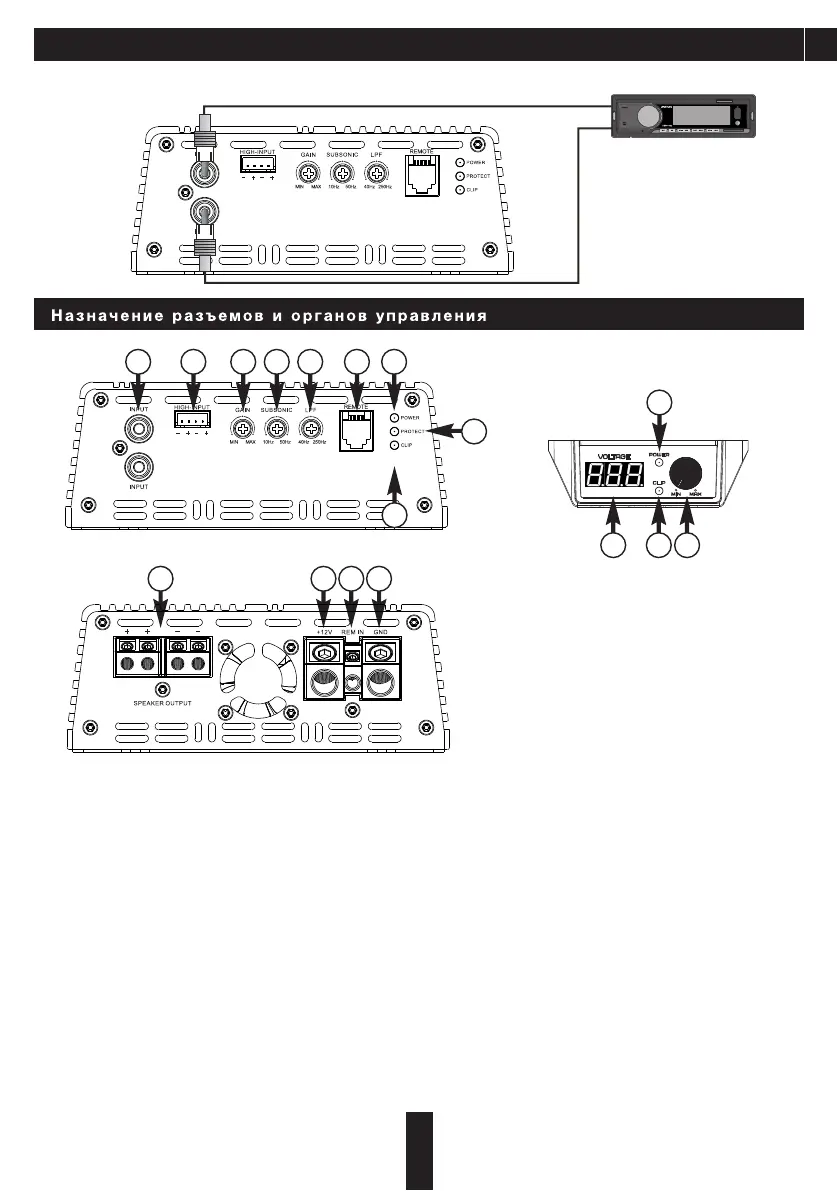

Стандартная схема подключения одноканального усилителя к ГУ

Шаг 1. Один конец кабеля RCA подключите к клеммам выходов RCA на ГУ, второй конец к входам RCA

на усилителе, обозначенными INPUT.

1. INPUT – вход сигнала, линейные входы RCA

2. HIGH – INPUT – разъемы для подключения высокоуровневых источников сигнала

3. GAIN – регулировка уровня входного сигнала (0,2 В – 6 В)

4. SUBSONIC – фильтр инфранизких частот (10 Гц – 50 Гц при 12 дБ/Окт)

5. LPF – фильтр низких частот (40 Гц – 250 Гц при 12 дБ/Окт)

10. SPEAKER OUTPUT – терминалы подключения сабвуфера

11. +12V – терминал подключения питания (+12В)

12. REM IN – терминал подключения дистанционного включения усилителя

13. GND – терминал подключения заземления «-»

6. REMOTE – вход подключения дистанционного регулятора баса

Пульт ДУ

7. POWER – индикатор работы (синий)

9. CLIP – индикатор по клипу (оранжевый)

8. PROTECT – индикатор защиты (красный)

Пульт ДУ

16 1715

14. POWER – индикатор работы (синий)

15. LED - DISPLAY – дисплей вывода показаний

напряжения

16. CLIP – индикатор по клипу (оранжевый)

17. GAIN – регулировка уровня входного сигнала

10 11 12 13

1 2 3 4 5 6 7
