VIO-L208 Cod. 420120268 REV. 1.1

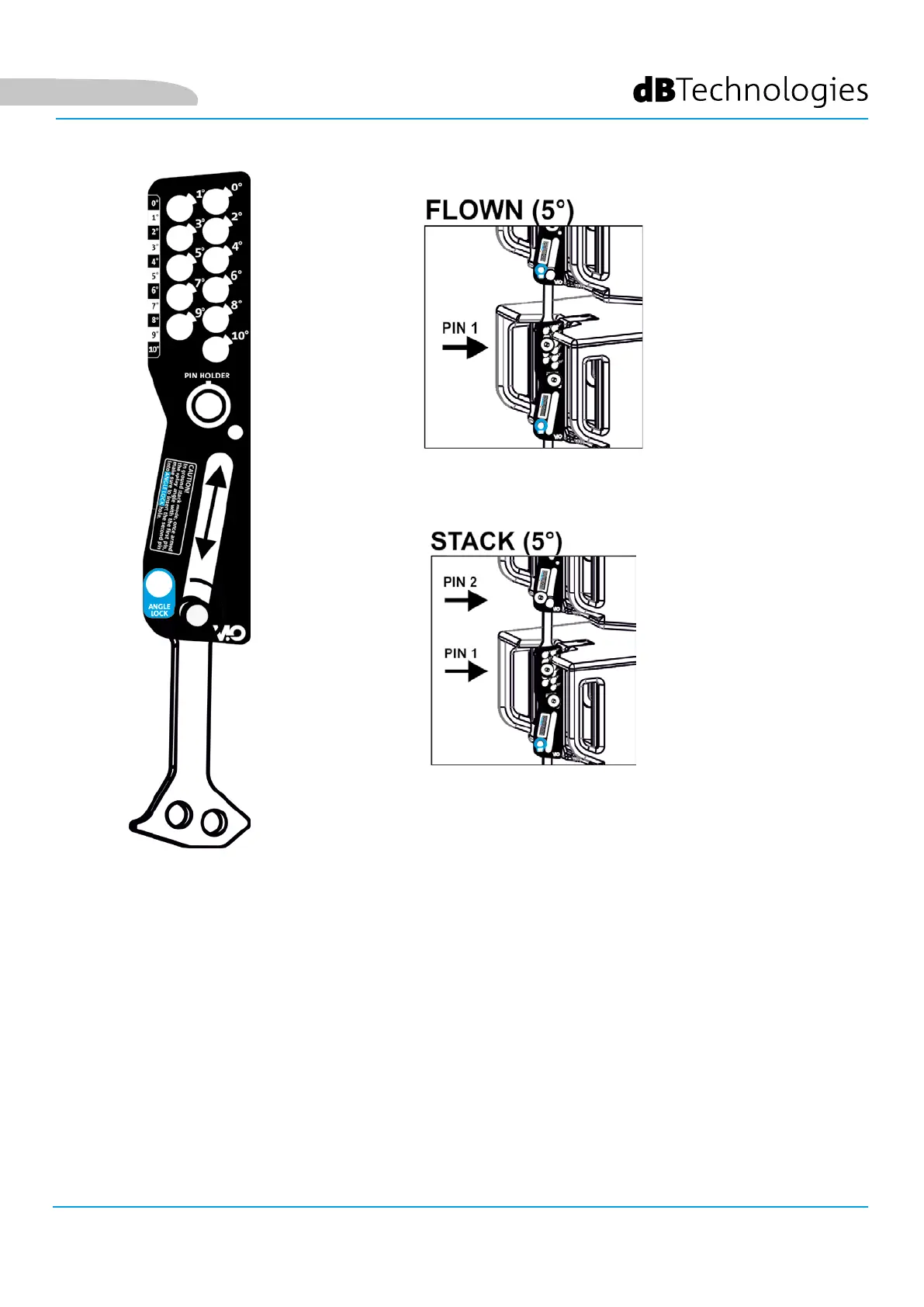

Nell’esempio è mostrato il caso in cui si voglia impostare un angolo di 5° tra 2 moduli.
Prima di ogni altra operazione vericare che, una volta inserito il braccio mobile [6], il foro dell’angolo prescelto
risulti allineato.
• CASO FLOWN: inserire 1 solo pin nel foro relativo all’angolo scelto. Il secondo pin può essere alloggiato nel
foro “PIN HOLDER”. Notare che questo tipo di congurazione in fase di montaggio permette di cambiare
l’angolazione senza dover alzare il modulo superiore.
• CASO STACKED: inserire il pin 1 nel foro dell’angolo prescelto, sollevare il modulo B nchè il braccio mobile
[6] lo permette. A questo punto inserire il secondo pin nella posizione “ANGLE LOCK” e rilasciare il modulo B.
In questo modo il modulo B risulta completamente bloccato sul retro grazie ai 2 pin.
Assicurarsi sempre a ne montaggio che tutti i pin siano stati inseriti completamente e risultino bloccati.
