VIO-L208 Cod. 420120268 REV. 1.1
COLLEGAMENTO E RILANCIO DEL SEGNALE AUDIO E RDNET

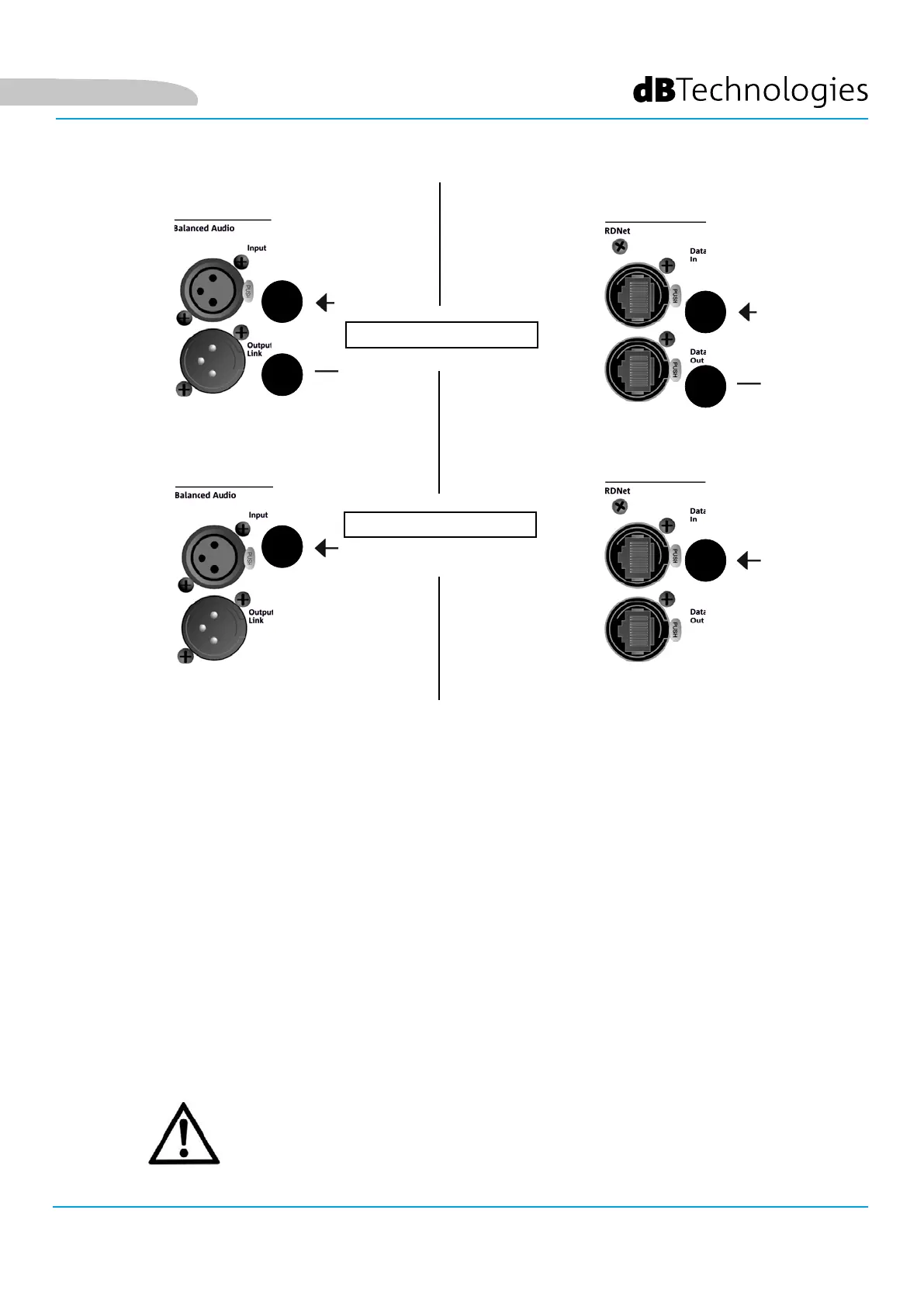

Nell’illustrazione sopra è mostrato un generico caso di collegamento in cui un modulo 1
è sopra al modulo 2, questa volta illustrando i collegamenti audio e di rete. Utilizzare allo scopo cavi
non forniti, con connettori XLR (audio) e etherCON/RJ45 (rete). Per ulteriori informazioni sui tipi di
cavi disponibili confrontare anche l’immagine nella pagina seguente.
• Per la connessione audio, collegare il cavo proveniente da MIXER/LINE all’ingresso BALANCED
AUDIO INPUT (A) del modulo 1 del line array. Rilanciare il segnale tra il primo e il secondo
modulo. A questo scopo collegare l’uscita BALANCED AUDIO OUTPUT/LINK (B) del modulo 1
all’ingresso BALANCED AUDIO INPUT (C) del modulo 2.
• Ripetere l’operazione tra il secondo e il terzo modulo, e così via, no a collegare tutti i moduli del
line-array.
• Per la connessione di rete, collegare il connettore DATA IN (A) del modulo 1 al controller remoto
(RDNet CONTROL 2 oppure RDNet CONTROL 8). Rilanciare il segnale collegando DATA OUT (B) del
modulo 1 a DATA IN (C) del modulo 2.
• Ripetere l’operazione tra il secondo e il terzo modulo, e così via, no a collegare tutti i moduli del
line-array.
ATTENZIONE!
• Sostituire i cavi eventualmente danneggiati, per evitare malfunzionamenti ed
una scarsa qualità del suono.
MODULO 1
MODULO 2
A
A
B
B
C
C
A
A
B
B
C
C
Italiano
