ITALIANO
4

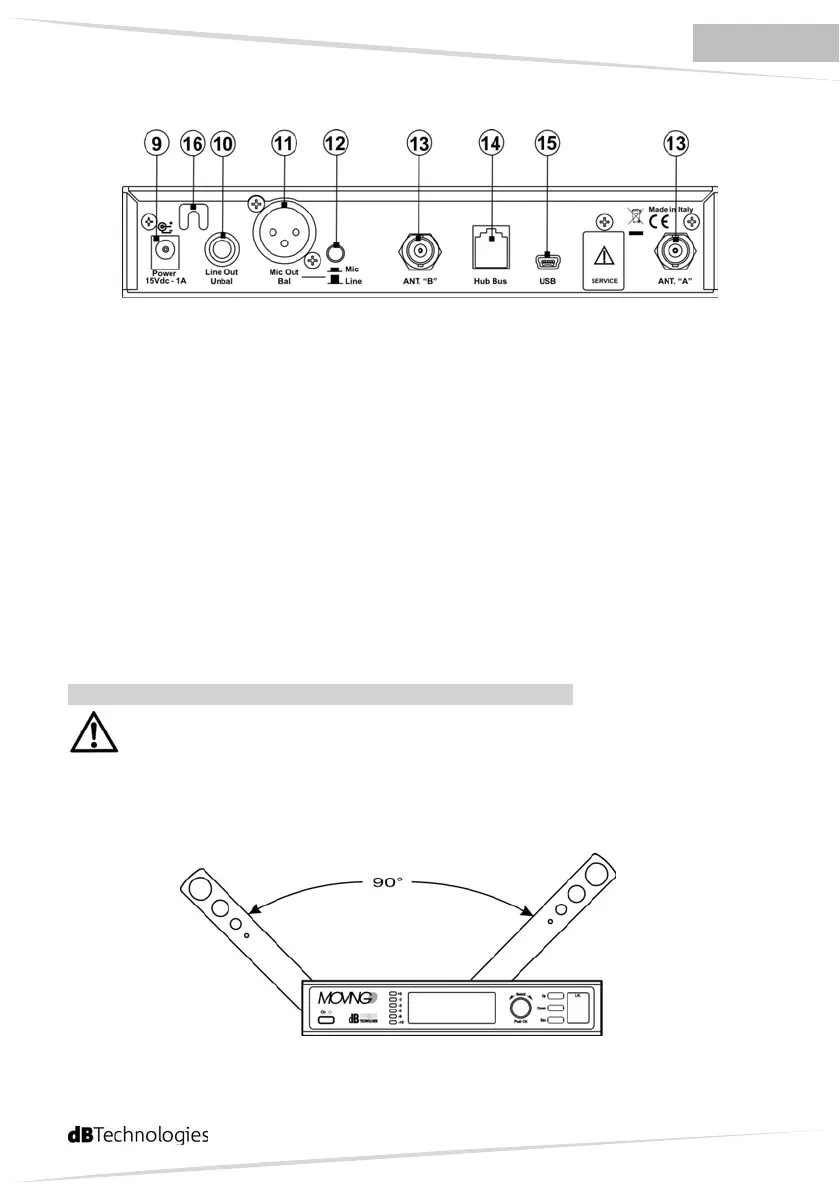

2.3 FUNZIONI DEL PANNELLO POSTERIORE
9) Connettore Alimentazione “Power 15Vdc-1A”
La presa consente di alimentare il ricevitore tramite l’alimentatore 12-15Vdc fornito in dotazione. Utilizzare
esclusivamente l’alimentatore fornito in dotazione.
10) Connettore “Line Out Unbal”
Connettore Jack 6,3mm mono per l’uscita audio a livello (sbilanciata).
11) Connettore “Mic Out Bal”
Connettore XLR per l’uscita audio bilanciata.
12) Pulsante “Mic/Line”
Questo controllo consente di selezionare il livello del segnale d’uscita MIC/LINE.
13) ANTENNE “A” e “B”
Due connettori BNC per la connessione delle antenne o dei cavi.
14) Connettore “HUB Bus”
Connettore RJ11 per la connessione al dispositivo HUB 800 (opzione) che ne consente il controllo remoto.
15) Connettore “USB”
Connettore USB Mini-B permette la connessione ad un PC sul quale deve essere installato l’apposito
software, disponibile sul sito www.dbtechnologies.com.
16) Blocca cavo/antistrappo
Utilizzare per bloccare il cavo dell’alimentatore ed evitare strappi accidentali del cavo stesso.
3 FUNZIONAMENTO DEL RICEVITORE MOVING D-R
Il ricevitore deve essere alimentato solo ed esclusivamente con l’alimentatore fornito in dotazione.
3.1 COLLEGAMENTI DI BASE
Connettere e fissare le due antenne in dotazione oppure quelle opzionali MOVING D-ANT negli ingressi BNC del
ricevitore orientandole in modo che formino un angolo di 90° tra loro (vedi figura qui sotto).
Collegare l’alimentatore al connettore “Power 15Vdc - 1A” posto sul retro del ricevitore.
