INGENIA IGxTR Cod. 420120431 REV. 1.0

Italiano

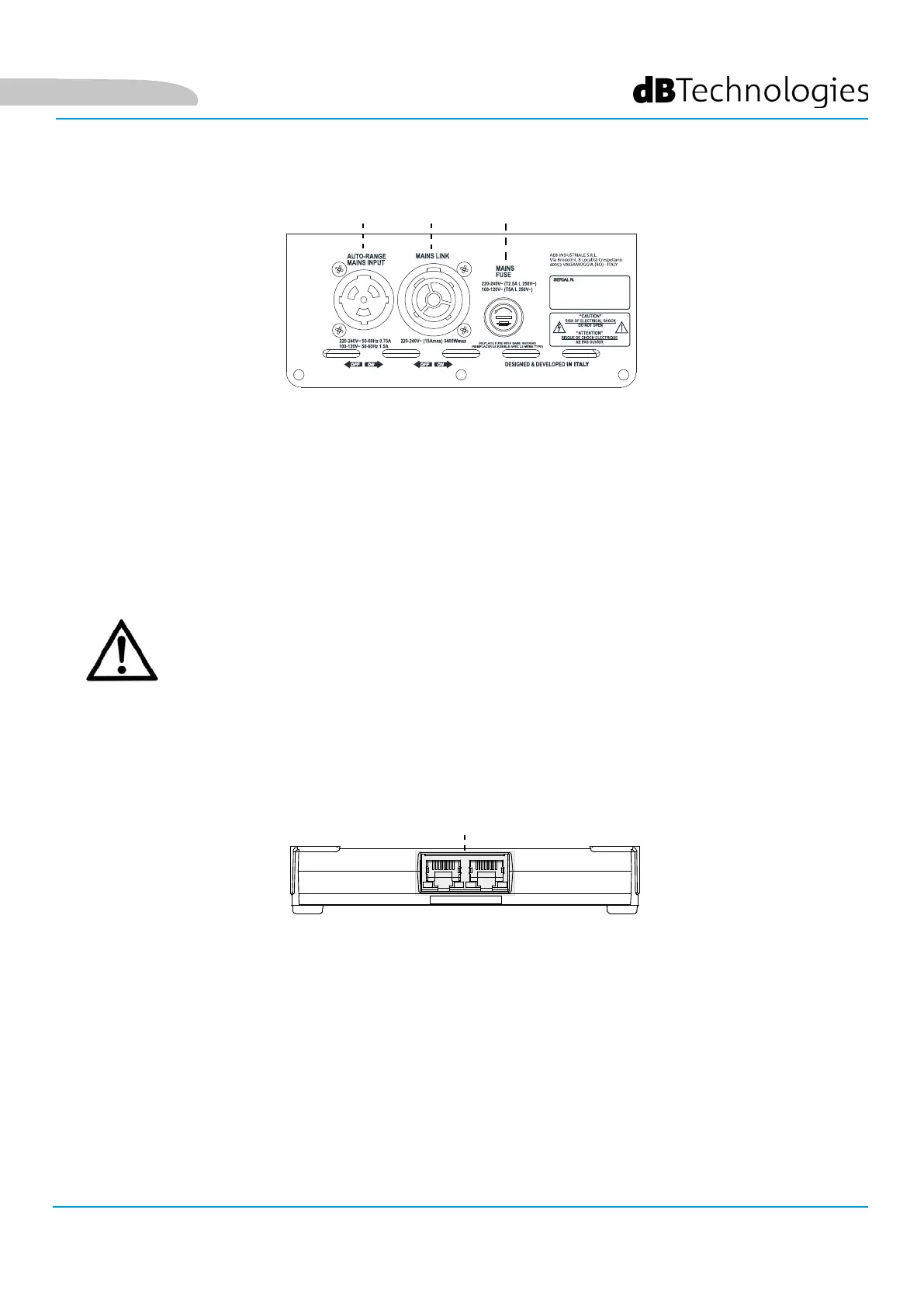

8. INGRESSO DI ALIMENTAZIONE “AUTO-RANGE MAINS INPUT”

Ingresso per connettore Neutrik® powerCON TRUE1.

9. USCITA DI RILANCIO DELL’ALIMENTAZIONE “MAINS LINK”

Grazie alla connessione garantita dal Neutrik® NAC3PX, è possibile rilanciare l’alimentazione ad un secondo

modulo.

10. FUSIBILE DI PROTEZIONE “MAINS FUSE”

Fusibile di rete.

11.INGRESSO E RILANCIO DELLA CONNESSIONE DI RETE RDNet, LED DI CONTROLLO RDnet

Sezione compatibile con cavi di rete dotati di connettori di tipo RJ45. In particolare:

• “Data In” è utilizzato per il collegamento con il segnale di rete proveniente da un dispositivo tipo RDNet Control

2 o Control 8 oppure dalla porta Data Out di un altro dispositivo RDNet

• “Data Out” viene utilizzato per il rilancio della rete ad ulteriori dispositivi in congurazione daisy-chain

I Led sono relativi al funzionamento in rete (RDNet) del modulo. In particolare:

• “Link” acceso segnala che la rete RDNet è attiva e p11-ha riconosciuto il dispositivo

• “Active” in modalità lampeggiante indica che il trafco dati è presente

SEZIONE DI ALIMENTAZIONE

ATTENZIONE!

Il diffusore viene fornito con un fusibile già montato per operare nel range 220-240 V. Se è necessario

operare nel range di tensione 100-120 V:

1. Disconnettere ogni connessione, compresa l’alimentazione.

2. Attendere 5 minuti.

3. Sostituire il fusibile con quello fornito nella confezione per il range 100-120 V.

4. Utilizzare solo il cavo di alimentazione in dotazione.

100-120V~ (18Amax) 2000Wmax

98

10

SEZIONE RDNET

OUT IN

11
