6
Installatie
SPL2(TS) en SPL3(TS) gebruiksaanwijzing
NL
Aansluitingen
Om te voorkomen dat de aansluitingen gewijzigd kunnen worden nadat de limiter is ingeregeld en
verzegeld, zijn de aansluitingen van de limiter na verzegeling niet meer toegankelijk. Verwijder om
bij de aansluitingen van de limiter te komen het rechter (verzegelbare) afdekplaatje.

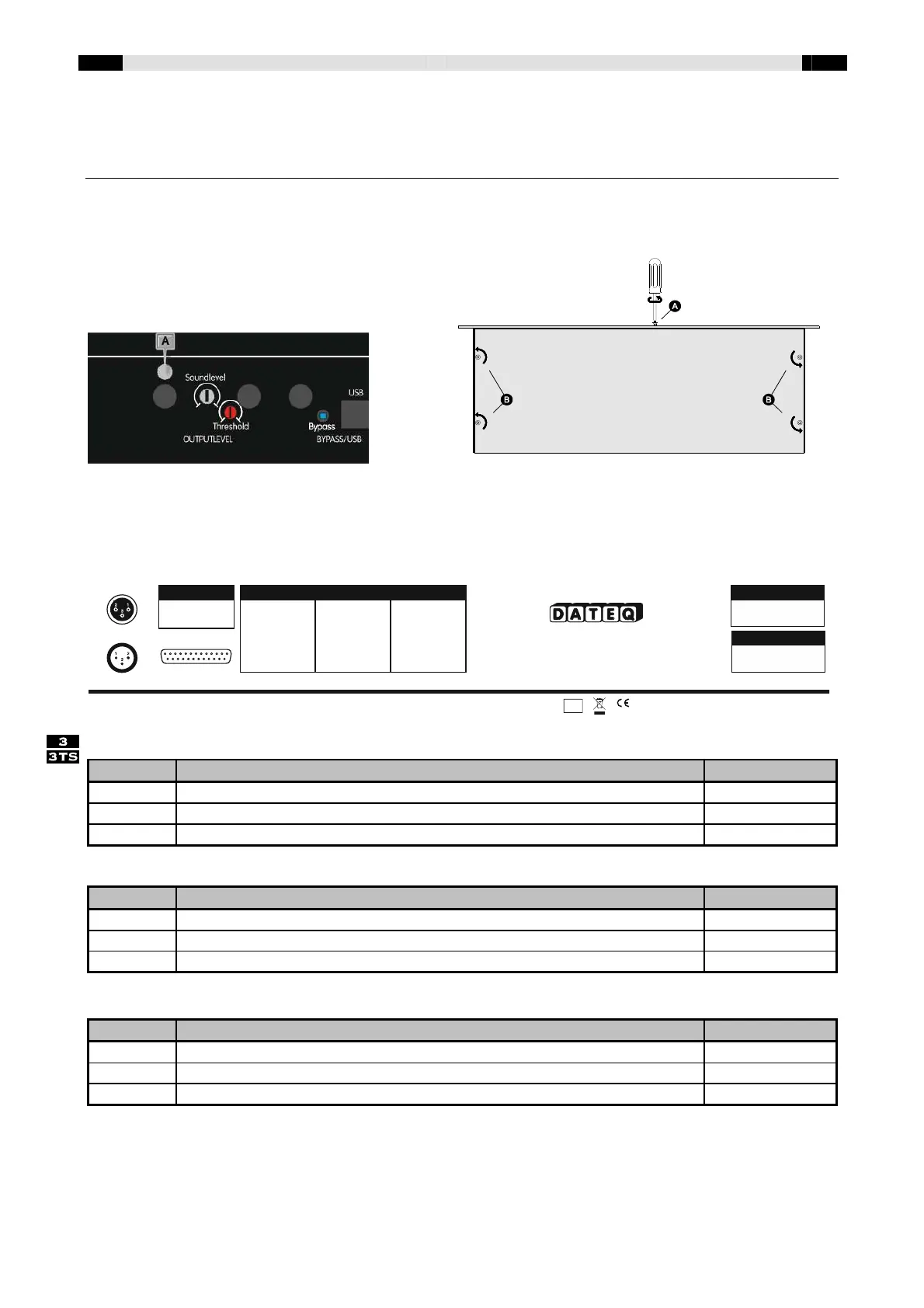

Draai nu bout (A) los met een torxschroevendraaier (zie tekening). Verwijder nu de 4 torx-
schroefjes (B) van het bovendeksel. Nu kan het deksel verwijderd worden. Til eerst de voorkant
iets op, en schuif het deksel dan naar achteren. De aansluitplaat van de limiter wordt nu zichtbaar.
CHECK US ER MANUAL O R
WWW.DATEQ.NL
FOR OPE RATION AND MAINTE NANCE DETAILS
SERIAL INTERFACEAUDIO OUTPUTSAUDIO INPUTSMIC INPUT
113
1425
SPL3(TS) only L - R L - R
IN
OUT
100-240VAC
POWER
2011
RoHS
CO MPLI ANT
2 800
/ /
59 EC
MADE IN THE NETHERLANDS
LIMITER
Stereo Program Audio Limiter
AUDIO XLR
1 Ground
2 Audio +
3 Audio -
SERIA L INTER FACE
1 Ext Attenuation In
2 Reduction
3 Overload
4 *Warning
5 *Live Mode OK
6-8 Ground
9 *Mic In +
10 Left In +
11 Right In +
12 Left Out +
13 Right Out+
18 I/O TXD
19 I/O RXD
14-17, 20 Ground
21 *Mic In -
22 Left In -
23 Right In -
24 Left Out -
25 Right Out -
*SPL3(TS) only
SERIAL NUMBER
CAUTION
DISCONNECT POWER CABLE
BEFORE OPENING.
RISK OF ELECTRIC SHOCK.
Mic Input (gebruik alleen originele DATEQ microfoon) (XLR 3-pins female)
Pen Functie Type
1 Massa A-GND
2 Audio + In
3 Audio - In
Balanced Stereo Left / Right Inputs (XLR 3-pins female)
Pen Functie Type
1 Massa A-GND
2 Audio + In
3 Audio - In
Balanced Stereo Left / Right Outputs (XLR 3-pins male)
Pen Functie Type
1 Massa A-GND
2 Audio + Uit
3 Audio - Uit
