Drehrichtung vorwärts
Drehrichtung vorwärts
links rechts
Drehrichtung
*Bitte lesen Sie das Benutzerhandbuch für das Produkt sorgfältig durch, um die Sicherheit des Bedieners und die ordnungsgemäße
Nutzung des Produkts zu gewährleisten.

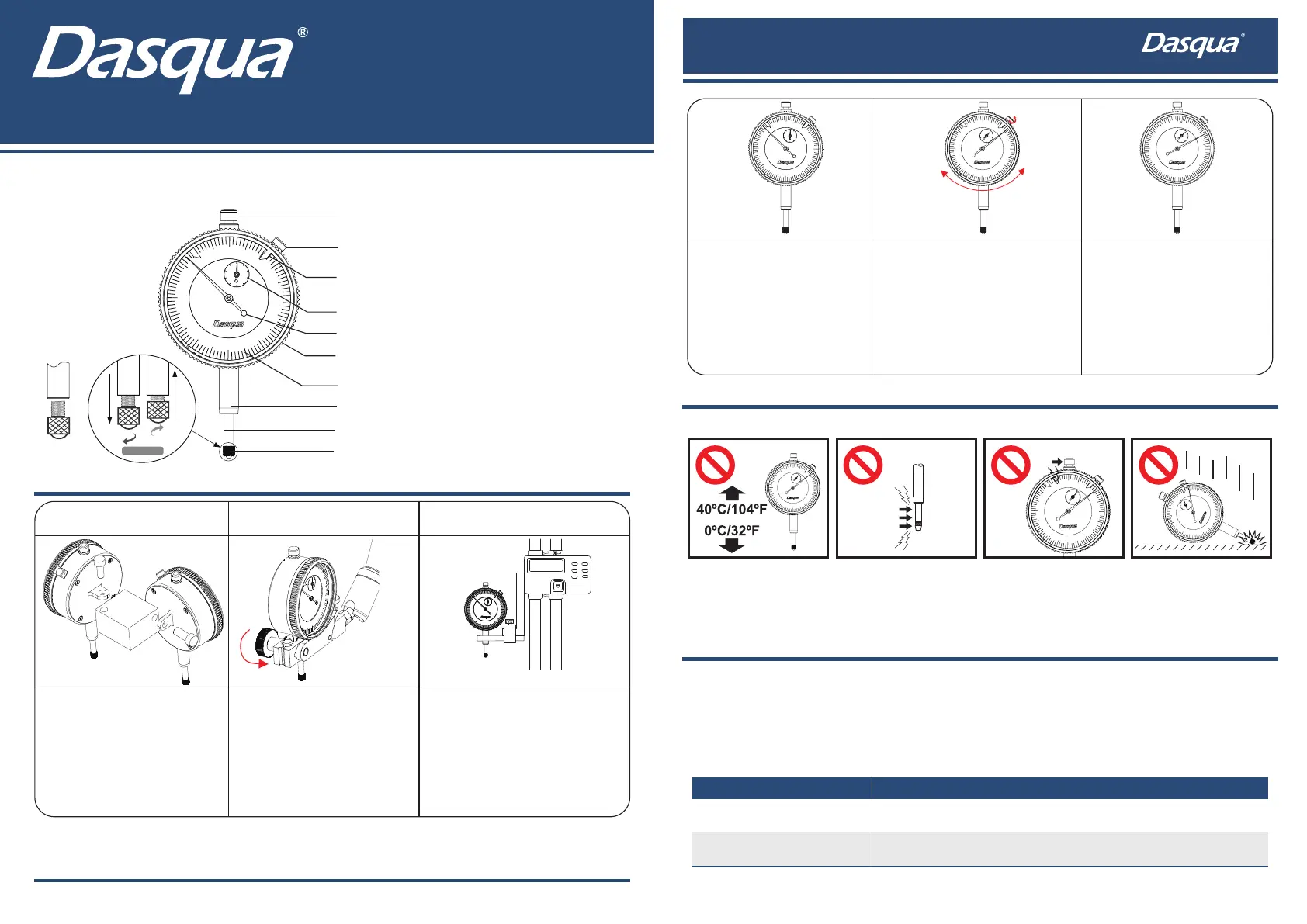

AUFBAU
KLEMMMETHODE
Problem Lösung
Abweichung zwischen gemessenem
Wert und dem Standardblock
Schwergängige Bewegung des
Messstabs
Das Produkt kann Herstellungsfehler aufweisen. Solange der Differenzwert aber den
lokalen Produktstandards entspricht, wird dies als normales Phänomen betrachtet.
Reinigen Sie den Messstab mit Alkohol und einem staubfreien Tuch, um eine
Verringerung des Spielraums oder eine Beschädigung durch Staub oder Fremdkörper
zu vermeiden.
Selbst gefertigte Halterung
Wenn Sie die Befestigungsöse nach
Gebrauch anbringen, können Sie die
Position der Befestigungsöse
entsprechend der Ausrichtung der
Halterung anpassen und das Messgerät
dann mit Schrauben an der Halterung
befestigen.
Hinweis: Während des Klemmprozesses den Indikator am Fixture festziehen, bis er sicher und zuverlässig verriegelt ist. Ziehen Sie
ihn nicht zu fest an, um eine Deformation der Hülse zu vermeiden.
Halterung mit einem Magnetfuß Halterung mit einem Höhenmessgerät
ANLEITUNG
ANLEITUNG
ZSB-0001-ZH-0327-AO
1. Kopfteil
2. Feststellschraubenbereich
(Hinweis: Einige Produktcodes haben
nicht diesen Aufbau)
3. Toleranzanzeige
4. Kleines Zifferblatt
5. Zeiger
6. Lünette
7. Zifferblatt
8. Buchse
9. Der Schaft des Messgeräts
10. Austauschbarer Messkopf
1. Reinigen Sie den Messstab, den Messkopf und die zu messende Fläche mit einem staubfreien Tuch und Alkohol ohne Wasser,
bevor Sie das Produkt nutzen.
2. Dieses Produkt ist ein Präzisionsmesswerkzeug. Nach Gebrauch sollte es in der Schachtel aufbewahrt werden, um einen
Zusammenstoß mit harten Objekten oder ein Fallenlassen auf harte Objekte zu vermeiden, was zu Schäden führen kann.
3. Wischen Sie nach Gebrauch Wasser und Öl gründlich ab. Tragen Sie dann WD40-Rostschutzöl auf und verstauen es vorsichtig.
4. Vermeiden Sie es, das Produkt in direktem Sonnenlicht, bei hohen oder niedrigen Temperaturen oder bei hoher Luftfeuchtigkeit
zu lagern. Während der Lagerung sollte sich der Messstab in einem belastungsfreien Zustand befinden.
5. Die Anzeige wurde vor dem Verlassen des Werks kalibriert, und es empfiehlt sich nicht, irgendwelche Komponenten zu zerlegen
oder zu verändern, da sonst die Genauigkeit und die Messfunktion des Produkts beeinträchtigt werden können.
2
3
4
5
7
8
9
10
1
6
NULLSTELLUNG UND NUTZUNG DER TOLERANZANZEIGE
VORSICHTSMASSREGELN
SCHUTZ UND WARTUNG
1. Schieben Sie die Messuhr in die
Montageöffnung des Magnetfußes.
2. Ziehen Sie die Feststellschraube des
Magnetfußes an, um das Messgerät
sicher am Fuß zu befestigen.
3. Nutzen Sie die Mikro-Einstellschraube,
um den Anpressdruck des Messgeräts
auf das Produkt einzustellen.
1. Schieben Sie die Messuhr in die
Montageöffnung des Höhenmessgeräts.
2. Ziehen Sie die Feststellschraube des
Messgeräts an, um das Messgerät sicher am
Stativ zu befestigen.
3. Stellen Sie das Höhenmessgerät so ein,
dass beide Messpunkte am Messgerät auf null
stehen, um Messfehler aufgrund von
Unterschieden in der Messkraft zu reduzieren
1. Reinigen Sie den Tastkopf und den
Messstab der Anzeige und stellen Sie
sicher, dass diese sich reibungslos und
ungehindert bewegen.
Bitte beachten Sie folgende Punkte, wenn Sie dieses Produkt verwenden, da es eine präzise Struktur aufweist:
1. Verwenden Sie das Produkt
nur in der in dieser Anleitung
angegebenen Umgebung, um
die Genauigkeit des Produkts
zu gewährleisten.
2. Üben Sie keine seitliche Kraft
auf den Messstab aus.
3. Üben Sie keine seitliche Kraft
auf den Messkopf aus.
4. Behandeln Sie das Produkt
vorsichtig, um zu verhindern, dass
es herunterfällt oder einen Schlag
erhält, was zu strukturellen
Schäden und zum Verlust der
Genauigkeit führen kann.
2. Stellen Sie die Höhe der Halterung so
ein, dass sich der Zeiger etwa auf einem
Drittel des gesamten Messbereichs bewegt,
und achten Sie darauf, dass der Messkopf
eng an der zu messenden Oberfläche anliegt.
Drehen Sie den äußeren Ring, um das
Zifferblatt so einzustellen, dass der Zeiger
auf dem Zifferblatt auf „0“ zeigt. Ziehen Sie
den Sicherungsstift fest (falls vorhanden).
3. Um die Toleranzanzeige entsprechend
der tatsächlichen Maßtoleranz
einzustellen, vergewissern Sie sich,
dass sich die Messnadel in der
Nullposition der Toleranzzone des
gemessenen Maßes befindet.
BEDIENUNGSANLEITUNG
FÜR DASQUA MESSUHR
DE
