INSTRUCCIONES DE INSTALACIÓN
IMPORTANTE
Sólo para modelos vendidos en Estados Unidos. Este modelo no incluye un cable de alimentación
preinstalado. Siga las siguientes instrucciones de cableado antes de utilizar la cocina. No se
suministra el cable de alimentación. Siga todos los códigos y normas de cableado locales y
nacionales.
INSTALACIÓN DE CABLE DE ALIMENTACIÓN DE 4 HILOS
NOTA: Utilice este método para nuevas instalaciones de circuitos derivados (1996 nec), casas móviles,
vehículos recreativos, o en un área donde los códigos locales prohíben la conexión a tierra a través del
cable neutro.
1. Pase los hilos del cable eléctrico por el conducto metálico flexible.
NOTA: Deje suficiente holgura para conectar fácilmente los cables al bloque de terminales.
2. Retire el panel de acceso situado en la parte inferior derecha del panel posterior para exponer el
bloque de terminales eléctricos.
3. Instale un aliviador de tensión con certificación UL en la abertura del conducto metálico flexible en el
soporte y apriete completamente la tuerca del aliviador de tensión.
4. Pase el conducto metálico flexible a través del aliviador de tensión. Deje suficiente holgura para
conectar fácilmente el cableado al bloque de terminales.

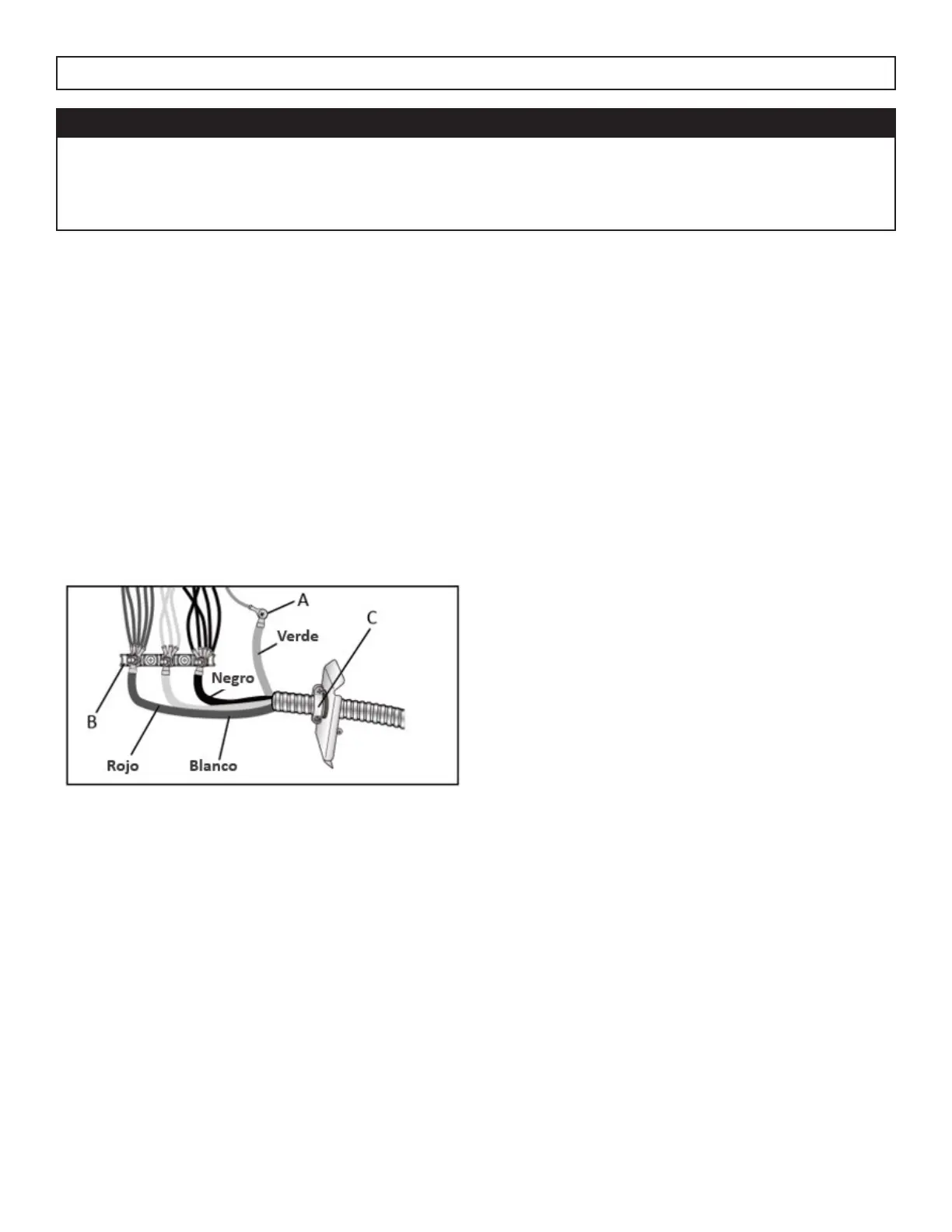

A: Tornillo de tierra
B: Bloque de terminales
C: Alivio de tensión UL
5. Retire el cable de puente verde de debajo del tornillo de tierra y sustitúyalo por el cable verde del
cable de alimentación, apriete el tornillo de tierra. del conducto metálico flexible y apriete el tornillo de
tierra.
6. Enrolle el cable de puente verde retirado del tornillo de conexión a tierra en su extremo fijado al poste
central del bloque de terminales.
7. Utilice una llave de tuercas de 5/15” para conectar el cable neutro (blanco) al poste central del bloque
de terminales con una de las tuercas hexagonales 10-32.
8. Utilizando tuercas hexagonales 10-32, conecte los hilos rojo y negro del cable de alimentación a los
postes exteriores del bloque de terminales con los correspondientes hilos rojo y negro de la cocina.
9. Apriete completamente las tuercas hexagonales y compruebe la conexión
10. Coloque la parte inferior del aliviador de tensión debajo del conducto metálico flexible y apriete los
tornillos del aliviador de tensión.
NOTA: Antes de apretar, asegúrese de que el aliviador de tensión está colocado sobre el conducto
metálico flexible y NO sobre los cables.
11. Vuelva a colocar el panel de acceso eléctrico.
12. Introduzca el conducto sobrante en la zona empotrada del panel trasero.
