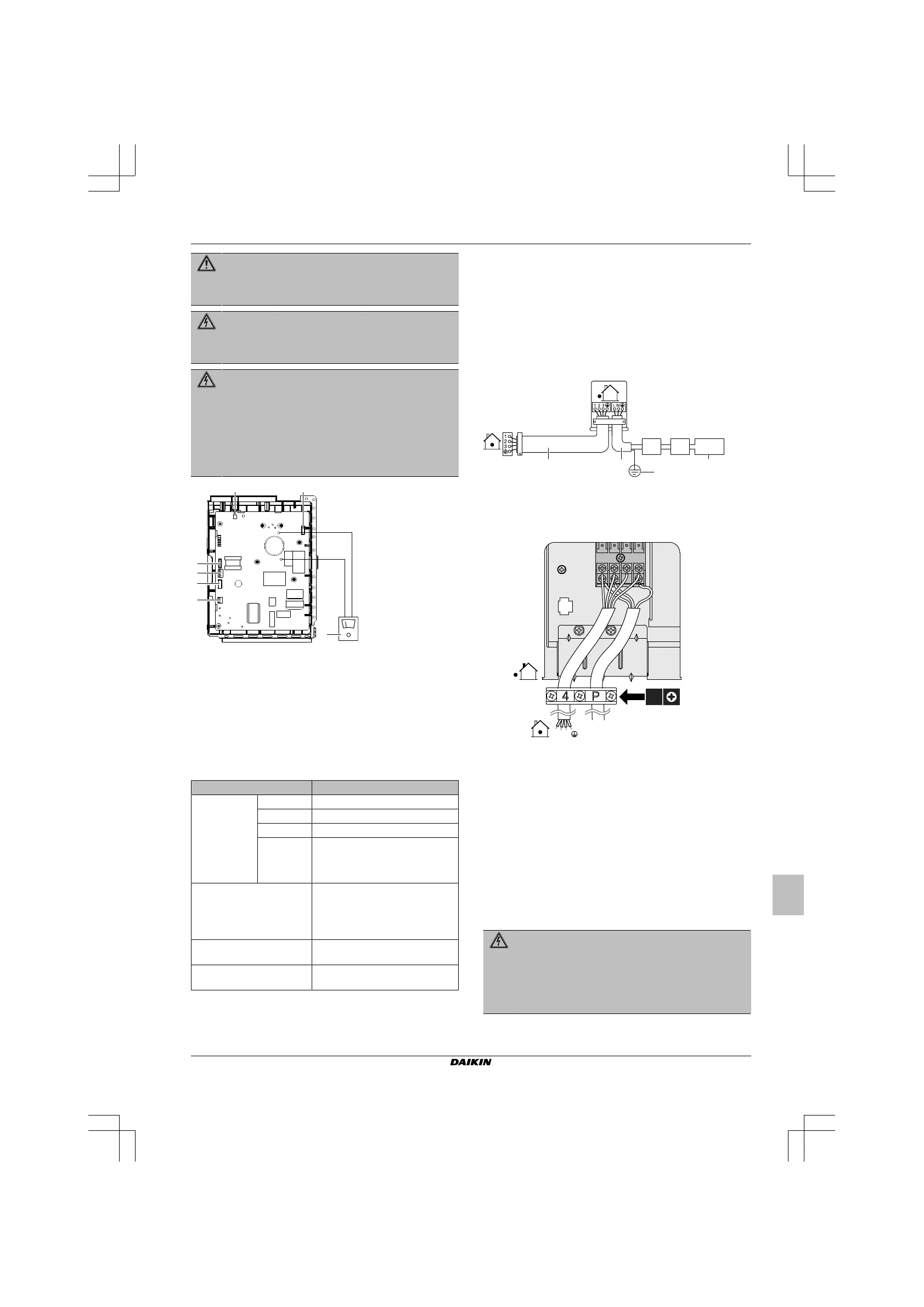

8 Ολοκλήρωση εγκατάστασης της εξωτερικής μονάδας
Εγχειρίδιο εγκατάστασης
93
RXF50~71D5V1B
Σειρά split R32
3P645642-2E – 2021.10
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Διατηρείτε την καλωδίωση διασύνδεσης μακριά από μη
θερμομονωμένους χάλκινους σωλήνες καθώς αυτοί οι
σωλήνες θα είναι πολύ ζεστοί.
ΚΙΝΔΥΝΟΣ: ΚΙΝΔΥΝΟΣ ΗΛΕΚΤΡΟΠΛΗΞΙΑΣ
Όλα τα ηλεκτρικά εξαρτήματα (συμπεριλαμβανόμενων των
θερμίστορ) τροφοδοτούνται από την παροχή ρεύματος.
ΜΗΝ τα αγγίζετε με γυμνά χέρια.
ΚΙΝΔΥΝΟΣ: ΚΙΝΔΥΝΟΣ ΗΛΕΚΤΡΟΠΛΗΞΙΑΣ
Αποσυνδέστε την ηλεκτρική παροχή για τουλάχιστον
10 λεπτά και, πριν ξεκινήσετε την εργασία, μετρήστε την
τάση στους ακροδέκτες των πυκνωτών ή των ηλεκτρικών
εξαρτημάτων του κεντρικού κυκλώματος. Η τάση ΠΡΕΠΕΙ
να είναι μικρότερη από 50 V DC προκειμένου να
μπορέσετε να αγγίξετε τα ηλεκτρικά εξαρτήματα. Για τη
θέση των ακροδεκτών, δείτε το διάγραμμα
συνδεσμολογίας.
b
c
DC P1+
DC N1-
a
d
e
g
f
a Πολύμετρο (εύρος τάσης Σ.Ρ.)
b
S80 – Ηλεκτρικό σύρμα ηλεκτρομαγνητικής βαλβίδας
αναστροφής
c S20 – ηλεκτρικό σύρμα ηλεκτρονικής εκτονωτικής
βαλβίδας
d S40 – ηλεκτρικό σύρμα ηλεκτρονόμου θερμικής
υπερφόρτωσης
e S90 – ηλεκτρικό σύρμα θερμίστορ
f
LED
g
S70 – ηλεκτρικό σύρμα μοτέρ ανεμιστήρα
7.1
Προδιαγραφές τυπικών μερών
καλωδίωσης
Στοιχείο
Καλώδιο
παροχής
ρεύματος
Τάση 220~240V
Φάση
1~
Συχνότητα
50Hz
Μέγεθος
καλωδίων
Τρίκλωνος αγωγός
2,5mm
2
~4,0mm
2
H05RN-F (60245 IEC 57)
Καλώδιο διασύνδεσης
(εσωτερική↔εξωτερική)
Τετράκλωνος αγωγός
1,5mm
2
~2,5mm
2
και κατάλληλο για
220~240V
H05RN-F (60245 IEC 57)
Προτεινόμενος
ασφαλειοδιακόπτης
20A
(a)
Ασφαλειοδιακόπτης διαρροής
γείωσης
ΠΡΕΠΕΙ να συμμορφώνεται με την
ισχύουσα νομοθεσία
(a)
Ο ηλεκτρικός εξοπλισμός συμμορφώνεται με το πρότυπο EN/
IEC61000-3-12 (Ευρωπαϊκό/Διεθνές Τεχνικό Πρότυπο που θέτει
τα όρια για αρμονικά ρεύματα παραγόμενα από εξοπλισμό
συνδεδεμένο σε δημόσια συστήματα χαμηλής τάσης με ρεύμα
εισόδου >16A και ≤75A ανά φάση.).
7.2
Για να συνδέσετε την ηλεκτρική
καλωδίωση στην εξωτερική
μονάδα
1 Αφαιρέστε το κάλυμμα συντήρησης.
2 Αφαιρέστε το κάλυμμα του ηλεκτρικού πίνακα.
3 Χαλαρώστε τον σφιγκτήρα των καλωδίων.
4 Συνδέστε το καλώδιο διασύνδεσης και την ηλεκτρική παροχή
ως εξής:
50 Hz
220-240 V
c d
f
a b e
a
Καλώδιο διασύνδεσης
b
Καλώδιο παροχής ρεύματος
c
Ασφαλειοδιακόπτης
d
Διάταξη προστασίας ρεύματος διαρροής
e
Ηλεκτρική παροχή
f
Γείωση
1 2 3
3×
5 Σφίξτε καλά τις βίδες των ακροδεκτών. Συνιστούμε να
χρησιμοποιήσετε σταυροκατσάβιδο.
6 Τοποθετήστε το κάλυμμα συντήρησης.
7 Τοποθετήστε το κάλυμμα του ηλεκτρικού πίνακα.
8
Ολοκλήρωση εγκατάστασης
της εξωτερικής μονάδας
8.1
Για να ολοκληρώσετε την
εγκατάσταση της εξωτερικής
μονάδας
ΚΙΝΔΥΝΟΣ: ΚΙΝΔΥΝΟΣ ΗΛΕΚΤΡΟΠΛΗΞΙΑΣ
▪ Βεβαιωθείτε ότι το σύστημα είναι σωστά γειωμένο.
▪ Διακόψτε την παροχή ηλεκτρικού ρεύματος πριν από
την πραγματοποίηση εργασιών συντήρησης.
▪ Τοποθετήστε το καπάκι του ηλεκτρικού πίνακα πριν
ενεργοποιήσετε την παροχή ρεύματος.
