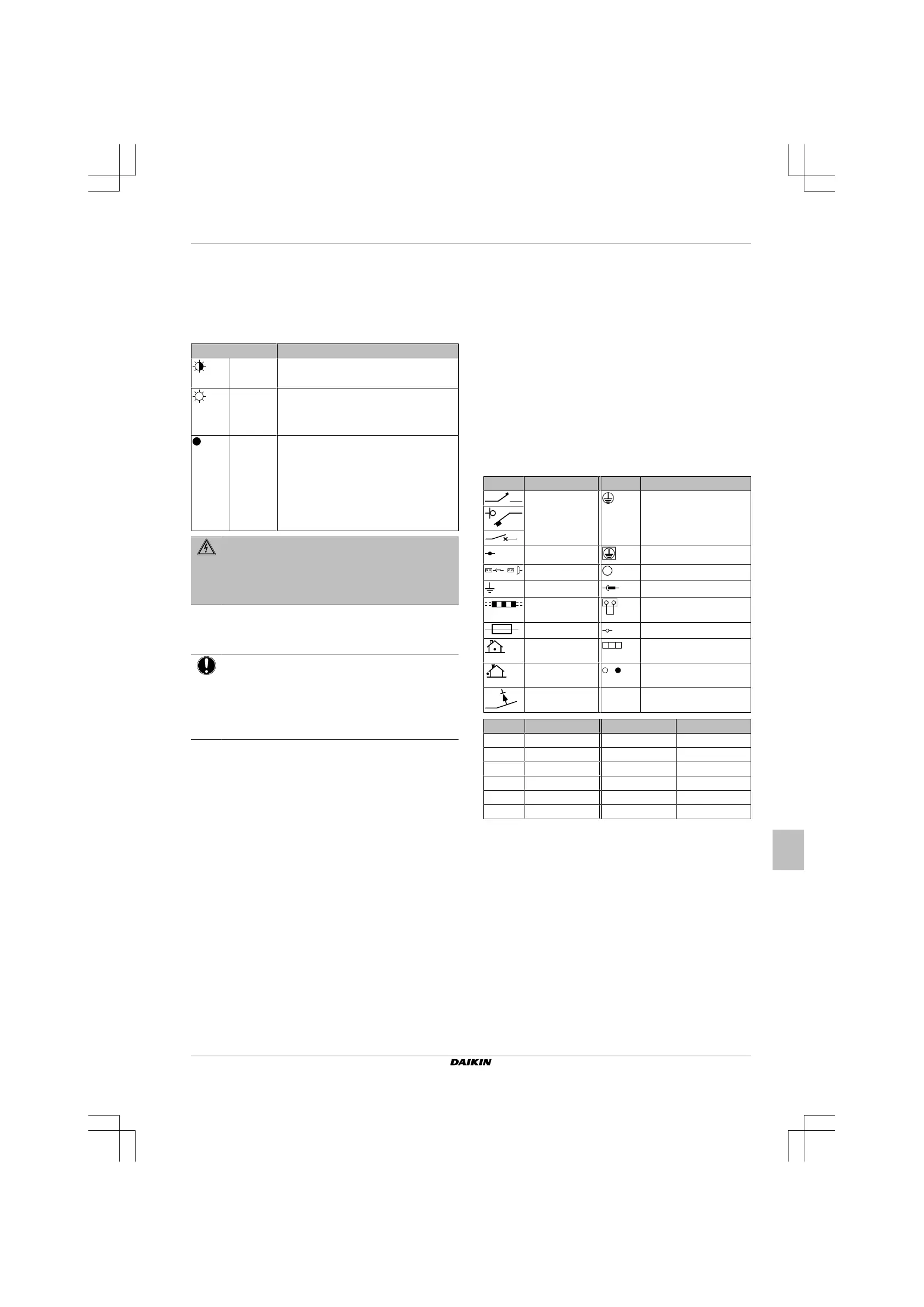

10 Individuazione e risoluzione dei problemi
Manuale d'installazione
81
RXF50~71D5V1B
Serie Split R32
3P645642-2E – 2021.10
10 Individuazione e risoluzione
dei problemi
10.1
Diagnosi dei guasti mediante il
LED sulla PCB dell'unità esterna
Il LED è…
Diagnosi
lampeggia
nte
Normale.
▪ Controllare l'unità interna.
ATTIVATO
▪ Disattivare l'alimentazione, quindi riattivarla
e controllare il LED entro circa 3 minuti.
Se il LED si riaccende, la PCB dell'unità
esterna è difettosa.
DISATTIV
ATO
1 Tensione di alimentazione (per risparmio
energetico).
2 Guasto dell'alimentazione.
3 Disattivare l'alimentazione, quindi
riattivarla e controllare il LED entro circa
3 minuti.
Se il LED è di nuovo spento, la PCB
dell'unità esterna è difettosa.
PERICOLO: RISCHIO DI ELETTROCUZIONE
▪ Quando l'unità non è in funzione, i LED sulla PCB sono
spenti per risparmiare energia.
▪ Anche quando i LED sono spenti, la morsettiera e la
PCB potrebbero essere alimentati.
11
Smaltimento
AVVISO
NON cercare di smontare il sistema da soli: lo smontaggio
del sistema, nonché il trattamento del refrigerante, dell'olio
e di qualsiasi altra parte, DEVONO essere eseguiti in
conformità alla legislazione applicabile. Le unità DEVONO
essere trattate presso una struttura specializzata per il
riutilizzo, il riciclaggio e il recupero dei materiali.
12
Dati tecnici
▪ Un sottogruppo degli ultimi dati tecnici è disponibile sul sito
internet regionale Daikin (accessibile al pubblico).
▪ L'insieme completo degli ultimi dati tecnici è disponibile sul sito
Daikin Business Portal (è richiesta l'autenticazione).
12.1
Schema dell'impianto elettrico
Lo schema dell'impianto elettrico è fornito con l'unità ed è
posto all'interno dell'unità esterna (lato inferiore della piastra
superiore).
12.1.1 Legenda dello schema elettrico unificato
Per la numerazione e le parti applicate, fare riferimento allo schema
elettrico delle unità. La numerazione delle parti è in numeri arabi in
ordine crescente per ogni parte ed è rappresentata nella panoramica
sottostante dal simbolo "*" nel codice della parte.
Simbolo
Significato Simbolo Significato
Interruttore di
circuito
Messa a terra di protezione
Connessione Vite di collegamento a terra
,
Connettore
A
Raddrizzatore
Massa Connettore del relè
Collegamenti
elettrici
Connettore di corto circuito
Fusibile Morsetto
INDOOR
Unità interna Morsettiera
OUTDOOR
Unità esterna Morsetto per cablaggio
Dispositivo a
corrente residua
Simbolo
Colore Simbolo Colore
BLK
Nero ORG Arancione
BLU
Blu PNK Rosa
BRN
Marrone PRP, PPL Porpora
GRN
Verde RED Rosso
GRY
Grigio WHT Bianco
YLW
Giallo
