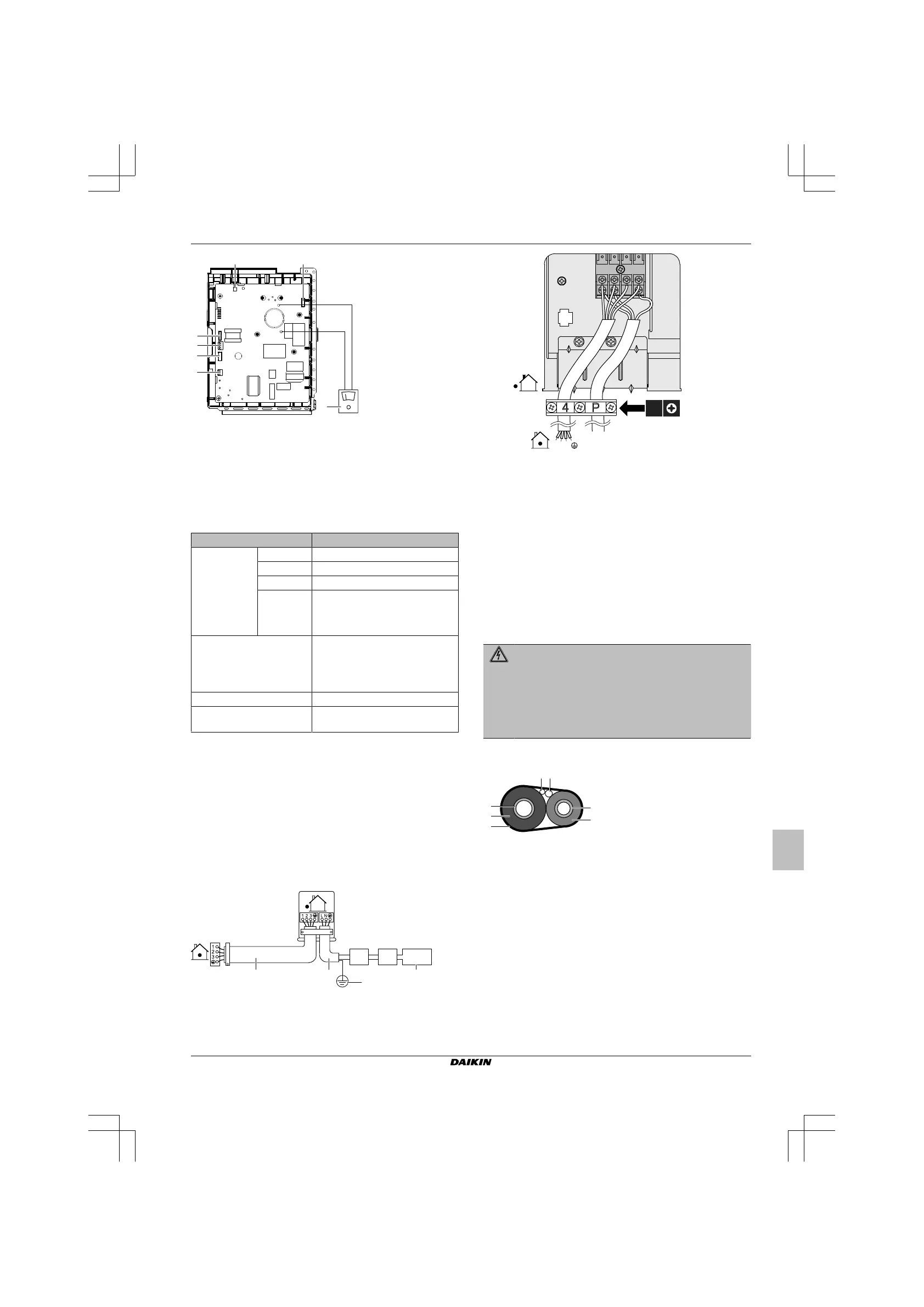

8 Completamento dell'installazione dell'unità esterna
Manuale d'installazione
79
RXF50~71D5V1B
Serie Split R32
3P645642-2E – 2021.10
b
c
DC P1+
DC N1-
a
d
e
g
f
a
Multimetro (range di tensioni CC)
b
S80 – Filo conduttore dell'elettrovalvola di inversione
c
S20 – Filo conduttore della valvola di espansione
elettronica
d S40 – Filo conduttore del relè di sovraccarico termico
e
S90 – Filo conduttore del termistore
f
LED
g
S70 – Filo conduttore del motore della ventola
7.1
Specifiche dei componenti dei
collegamenti standard
Componente
Cavo di
alimentazione
Tensione 220~240V
Fase
1~
Frequenza
50Hz
Dimensioni
del filo
Cavo a 3 anime
2,5~4,0mm
2
H05RN-F (60245 IEC 57)
Cavo di interconnessione
(interno↔esterno)
Cavo a 4 anime
1,5mm
2
~2,5mm
2
e idoneo per una
tensione di 220~240V
H05RN-F (60245 IEC 57)
Salvavita consigliato
20A
(a)
Interruttore di dispersione a
terra
DEVE essere conforme alla
legislazione applicabile
(a)
Apparecchiatura elettrica conforme alla norma EN/IEC
61000-3-12 (Standard tecnico europeo/internazionale che
definisce i limiti di corrente armonica prodotta da apparecchiature
collegate a sistemi pubblici a bassa tensione con corrente di
entrata >16A e ≤75A per fase).
7.2
Collegamento del cablaggio
elettrico all'unità esterna
1 Rimuovere il coperchio di servizio.
2 Rimuovere il coperchio del quadro elettrico.
3 Aprire il morsetto del filo.
4 Collegare il cavo di interconnessione e l'alimentazione come
segue:
50 Hz
220-240 V
c d
f
a b e
a Cavo di interconnessione
b
Cavo di alimentazione
c
Interruttore di circuito
d
Dispositivo a corrente residua
e
Alimentazione
f
Massa
1 2 3
3×
5 Serrare a fondo le viti dei morsetti. Si consiglia di utilizzare un
giravite a croce.
6 Installare il coperchio di servizio.
7 Installare il coperchio del quadro elettrico.
8
Completamento
dell'installazione dell'unità
esterna
8.1
Completamento dell'installazione
dell'unità esterna
PERICOLO: RISCHIO DI ELETTROCUZIONE
▪ Assicurarsi che il sistema sia messo a terra
correttamente.
▪ DISATTIVARE l'alimentazione prima di effettuare le
operazioni di manutenzione.
▪ Installare il coperchio del quadro elettrico e prima di
ATTIVARE l'alimentazione.
1 Isolare e fissare la tubazione del refrigerante e i cavi nel modo
seguente:
g
b
a
f
e
cd
a Tubo del gas
b
Isolamento del tubo del gas
c
Cavo di interconnessione
d
Collegamenti elettrici locali (se disponibili)
e
Tubo del liquido
f
Isolamento del tubo del liquido
g
Nastro di finitura
2 Installare il coperchio di servizio.
