12 Datos técnicos
Manual de instalación
69
RXF50~71D5V1B
Serie Split R32
3P645642-2E – 2021.10

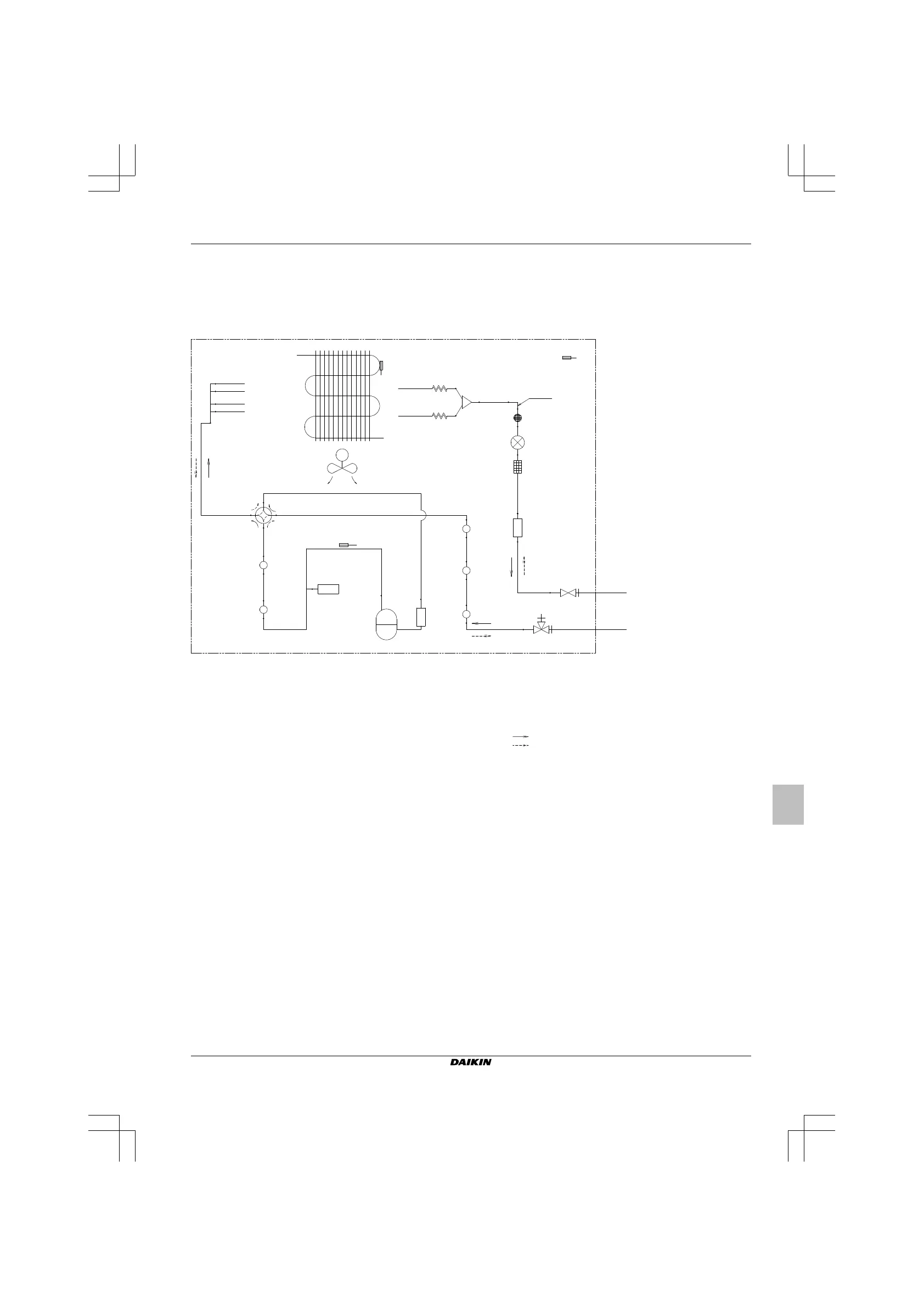

12.2 Diagrama de tuberías
12.2.1
Diagrama de tuberías: unidad exterior
Categorías PED del equipo:
▪ Presostato de alta: categoría IV,
▪ Compresor: categoría II;
▪ Otros equipos: art. 4§3.
HPS
7.0 CuT
7.0 CuT
7.0 CuT
7.0 CuT
12.7 CuT
12.7 CuT
12.7 CuT
12.7 CuT
12.7 CuT
12.7 CuT
9.5 CuT
6.4 CuT
9.5 CuT
6.4 CuT
6.4 CuT
6.4 CuT
6.4 CuT
4.0 CuT
4.0 CuT
9.5 CuT
12.7 CuT12.7 CuT
RXF50D
b
ac
d
f
h
g
j1
j3
j2
k
m
m
m
m
m
n
o
e
l
i
i
M
a
Tubería de obra de líquido j3 Termistor de la tubería de descarga
b
Tubería de obra de gas k Intercambiador de calor
c
Válvula de cierre de líquido l Válvula de 4 vías (ACTIVADA: calefacción)
d
Válvula de cierre de gas m Silenciador
e
Receptor de líquido n Compresor
f
Filtro o Acumulador
g
Válvula de expansión electrónica HPS Presostato de alta (reinicio automático)
h
Silenciador con filtro M Ventilador helicoidal
i
Tubo capilar Flujo de refrigerante: refrigeración
j1
Termistor de temperatura exterior
Flujo de refrigerante: calefacción
j2
Termistor del intercambiador de calor
