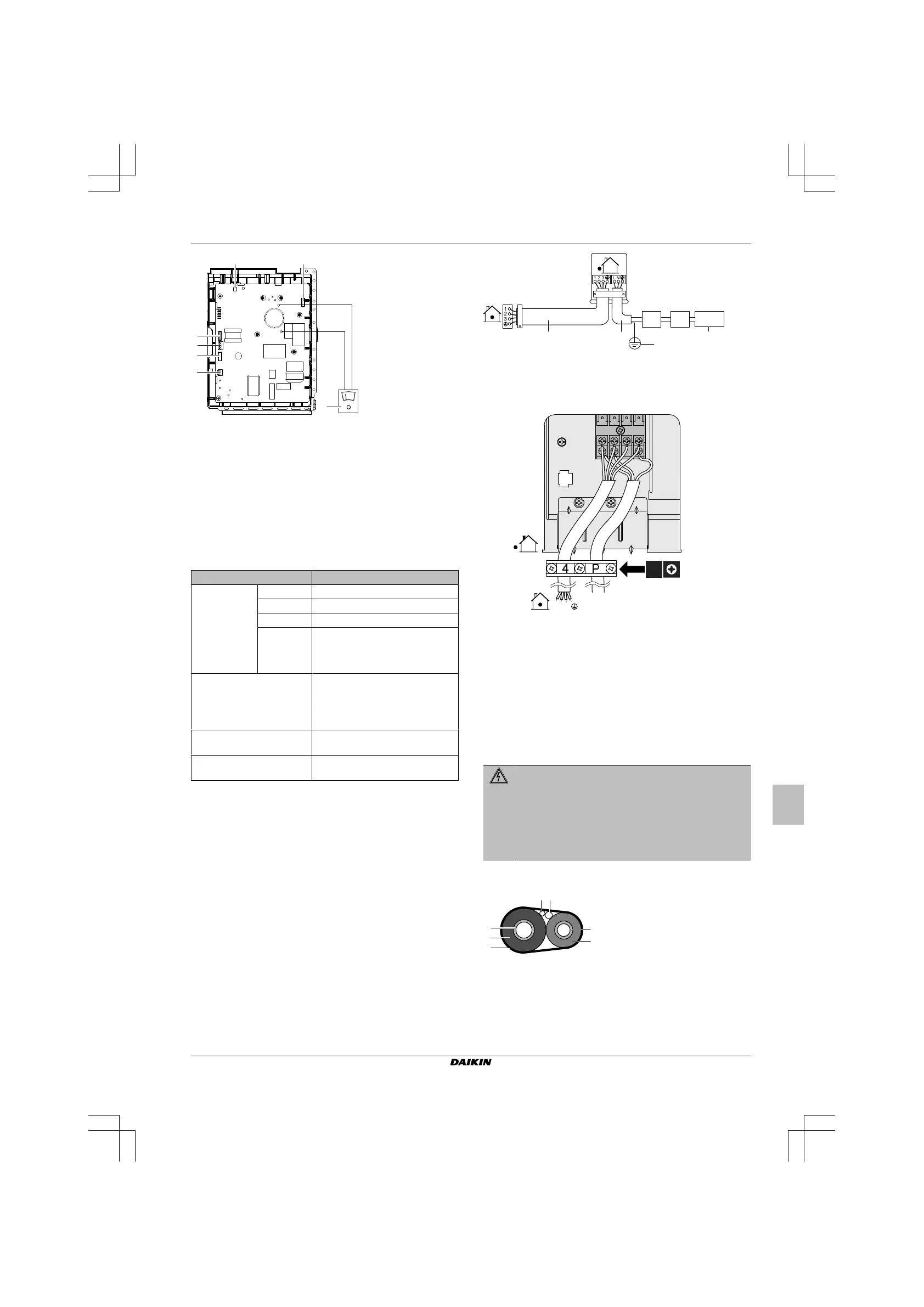

8 Finalización de la instalación de la unidad exterior
Manual de instalación
65
RXF50~71D5V1B
Serie Split R32
3P645642-2E – 2021.10
b
c
DC P1+
DC N1-
a
d
e
g
f
a
Multímetro (rango de tensión de CC)
b
S80 – cable conductor de la válvula de solenoide de
inversión
c S20 – cable conductor de la válvula de expansión
electrónica
d S40 – cable conductor del relé de sobrecarga térmica
e
S90 – cable conductor del termistor
f
LED
g
S70 – cable conductor del motor del ventilador
7.1
Especificaciones de los
componentes de cableado
estándar
Componente
Cable de
suministro
eléctrico
Tensión 220~240V
Fase
1~
Frecuencia
50Hz
Tamaños de
los cables
Cable de 3 núcleos
2,5mm
2
~4,0mm
2
H05RN-F (60245 IEC 57)
Cable de interconexión
(interior↔exterior)
Cable de 4 núcleos
1,5mm
2
~2,5mm
2
y aplicable para
220~240V
H05RN-F (60245 IEC 57)
Interruptor automático
recomendado
20A
(a)
Disyuntor de fugas a tierra
DEBEN cumplir con la normativa
vigente
(a)
Equipo eléctrico que cumple con EN/IEC 61000-3-12 (norma
técnica europea/internacional que ajusta los límites para
corrientes armónicas generadas por un equipo conectado a los
sistemas públicos de bajo voltaje con corriente de entrada >16A
y ≤75A por fase).
7.2
Cómo conectar el cableado
eléctrico a la unidad exterior
1 Retire la tapa de servicio.
2 Retire la cubierta de la caja de conexiones.
3 Abra la abrazadera de cable.
4 Conecte el cable de interconexión y el suministro eléctrico de la
siguiente manera:
50 Hz
220-240 V
c d
f
a b e
a
Cable de interconexión
b
Cable de suministro eléctrico
c
Disyuntor de circuito
d
Dispositivo de corriente residual
e
Alimentación eléctrica
f
Tierra
1 2 3
3×
5 Apriete los tornillos de los terminales con firmeza. Se
recomienda utilizar un destornillador de estrella.
6 Instale la tapa de servicio.
7 Instale la cubierta de la caja de conexiones.
8
Finalización de la instalación
de la unidad exterior
8.1
Cómo finalizar la instalación de la
unidad exterior
PELIGRO: RIESGO DE ELECTROCUCIÓN
▪ Asegúrese de que el sistema esté conectado a tierra
correctamente.
▪ DESCONECTE la alimentación eléctrica antes de
realizar el mantenimiento.
▪ Instale la cubierta de la caja de conexiones antes de
CONECTAR la alimentación eléctrica.
1 Aísle y fije la tubería de refrigerante y los cables de la siguiente
manera:
g
b
a
f
e
cd
a Tubería de gas
b
Aislamiento del tubería de gas
c
Cable de interconexión
d
Cableado en la obra (si procede)
e
Tubería de líquido
f
Aislamiento de la tubería de líquido
g
Cinta aislante
2 Instale la tapa de servicio.
