12 Données techniques
Manuel d'installation
42
RXF50~71D5V1B
Série Split R32
3P645642-2E – 2021.10

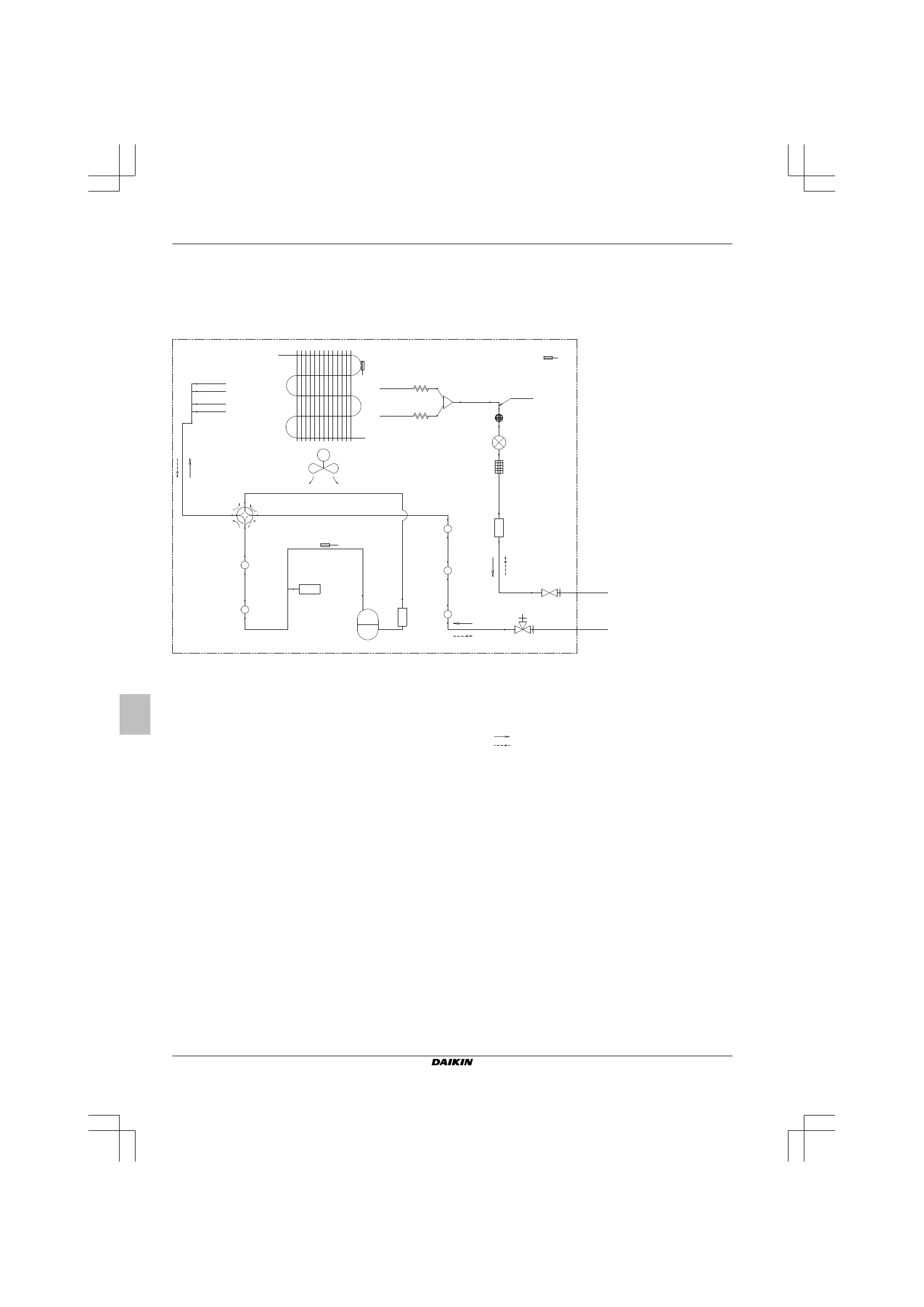

12.2 Schéma de tuyauterie
12.2.1
Schéma de tuyauterie: unité extérieure
Catégories PED d'équipement:
▪ Pressostats haute pression: catégorie IV,
▪ Compresseur: catégorie II;
▪ Autre équipement: art. 4§3.
HPS
7.0 CuT
7.0 CuT
7.0 CuT
7.0 CuT
12.7 CuT
12.7 CuT
12.7 CuT
12.7 CuT
12.7 CuT
12.7 CuT
9.5 CuT
6.4 CuT
9.5 CuT
6.4 CuT
6.4 CuT
6.4 CuT
6.4 CuT
4.0 CuT
4.0 CuT
9.5 CuT
12.7 CuT12.7 CuT
RXF50D
b
ac
d
f
h
g
j1
j3
j2
k
m
m
m
m
m
n
o
e
l
i
i
M
a
Tuyauterie du liquide à installer j3 Thermistance du tuyau d'évacuation
b
Tuyauterie de gaz à installer k Echangeur thermique
c
Vanne d'arrêt du liquide l Vanne à 4 voies (MARCHE: chauffage)
d
Vanne d'arrêt de gaz m Silencieux
e
Collecteur de liquide n Compresseur
f
Filtre o Accumulateur
g
Détendeur électronique HPS Pressostat haute pression (réinitialisation automatique)
h
Silencieux avec filtre M Ventilateur
i
Tube capillaire Débit de réfrigérant: refroidissement
j1
Thermistance de température extérieure
Débit de réfrigérant: chauffage
j2
Thermistance de l'échangeur de chaleur
