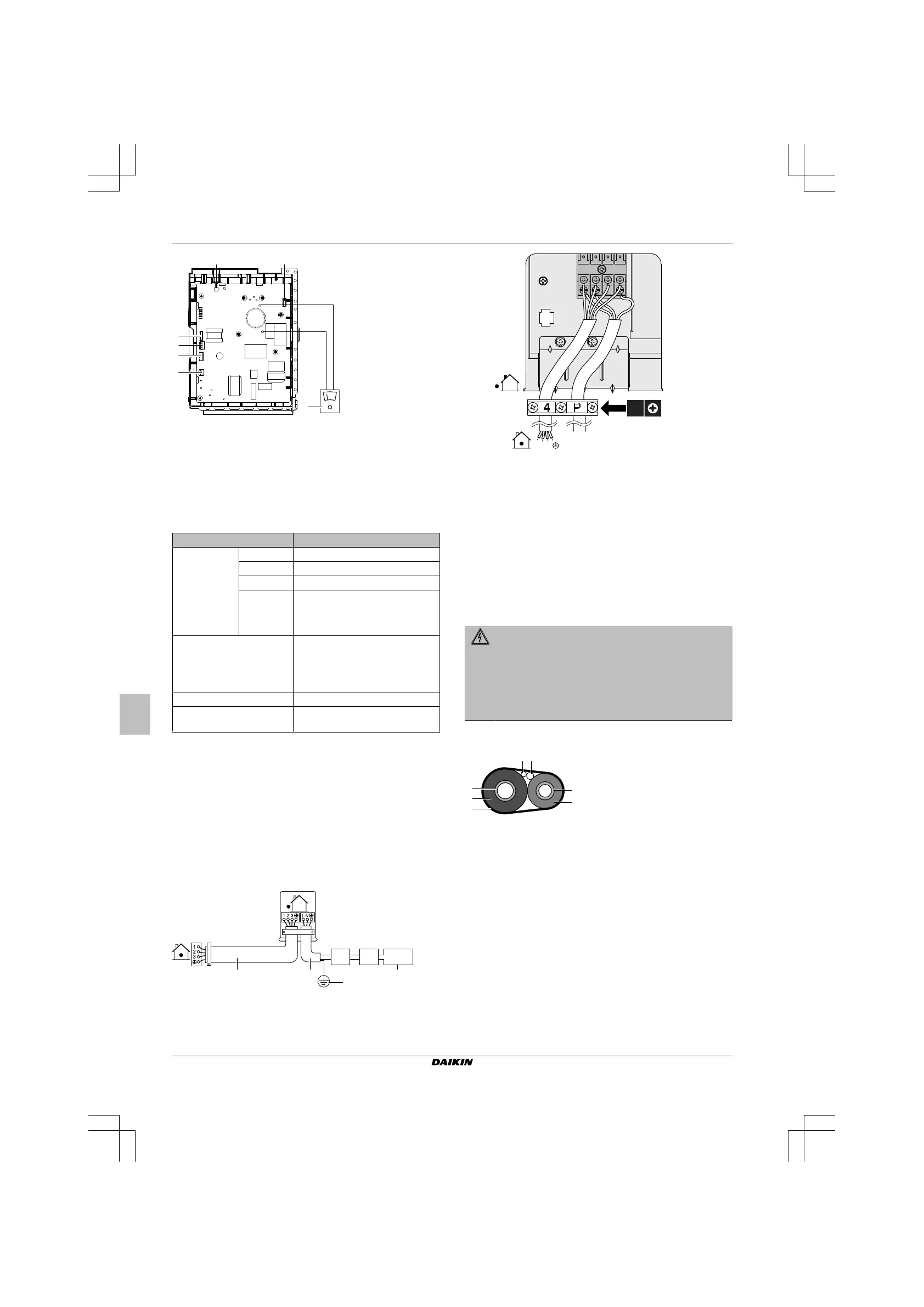

8 Finalisation de l'installation de l'unité extérieure
Manuel d'installation
38
RXF50~71D5V1B
Série Split R32
3P645642-2E – 2021.10
b
c
DC P1+
DC N1-
a
d
e
g
f
a
Multimètre (plage de tension DC)
b
S80 – fil conducteur de l'électrovanne d'inversion
c
S20 – fil conducteur de la soupape de détente
électronique
d S40 – fil conducteur de relais de surcharge thermique
e
S90 – fil conducteur du thermistance
f
LED
g
S70 – fil conducteur du moteur de ventilateur
7.1
Spécifications des composants de
câblage standard
Composant
Câble
d'alimentation
Tension 220~240V
Phase
1~
Fréquence
50Hz
Taille des
câbles
Câble à 3 conducteurs
2,5mm
2
~4,0mm
2
H05RN-F (60245 IEC 57)
Câblage d'interconnexion
(intérieur↔extérieur)
Câble à 4 conducteurs
1,5mm
2
~2,5mm
2
et applicable pour
220~240V
H05RN-F (60245 IEC 57)
Disjoncteur recommandé
20A
(a)
Disjoncteur de fuite à la terre
DOIVENT se conformer à la
législation en vigueur
(a)
Équipement électrique conforme à la norme EN/IEC61000-3-12
(norme technique européenne/internationale définissant les seuils
pour les courants harmoniques produits par les équipements
raccordés à des systèmes basse tension publics, avec un courant
d'entrée de >16A et ≤75A par phase).
7.2
Raccordement du câblage
électrique à l'unité extérieure
1 Retirez le couvercle d'entretien.
2 Retirez le couvercle du coffret électrique.
3 Ouvrez l'attache.
4 Raccordez le câble d'interconnexion et l'alimentation électrique
comme suit:
50 Hz
220-240 V
c d
f
a b e
a Câble d'interconnexion
b
Câble d'alimentation
c
Disjoncteur
d
Dispositif de courant résiduel
e
Alimentation
f
Terre
1 2 3
3×
5 Serrez bien les vis des bornes. Nous recommandons d'utiliser
un tournevis cruciforme.
6 Installez le couvercle d'entretien.
7 Installez le couvercle du coffret électrique.
8
Finalisation de l'installation
de l'unité extérieure
8.1
Finalisation de l'installation de
l'unité extérieure
DANGER: RISQUE D'ÉLECTROCUTION
▪ Assurez-vous que le système est correctement mis à la
terre.
▪ COUPEZ l'alimentation électrique avant de procéder à
l'entretien.
▪ Installez le couvercle du coffret électrique avant
d'allumer l'alimentation électrique.
1 Isolez et installez la canalisation frigorifique et les câbles
comme suit:
g
b
a
f
e
cd
a Tuyau de gaz
b
Isolation du tuyau de gaz
c
Câble d'interconnexion
d
Câblage sur place (le cas échéant)
e
Tuyau de liquide
f
Isolation du tuyau de liquide
g
Ruban de finition
2 Installez le couvercle d'entretien.
