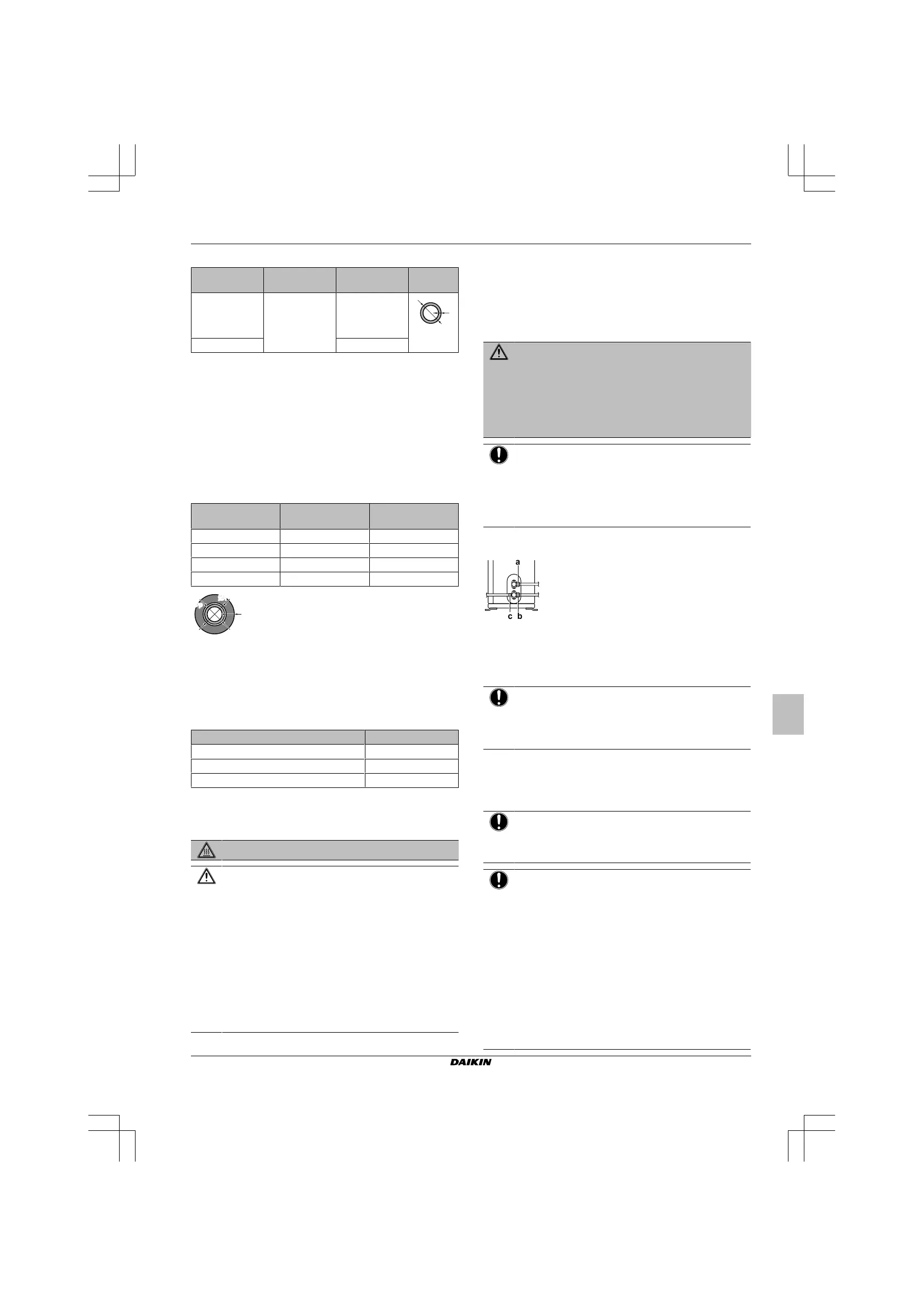

5 Installation de la tuyauterie
Manuel d'installation
35
RXF50~71D5V1B
Série Split R32
3P645642-2E – 2021.10
▪ Degré de trempe de la canalisation et épaisseur de paroi:
Diamètre
extérieur (Ø)
Degré de
trempe
Épaisseur (t)
(a)
6,4mm (1/4")
9,5mm (3/8")
12,7mm (1/2")
Recuit (O) ≥0,8mm
t
Ø
15,9mm (5/8")
≥1mm
(a)
En fonction de la législation en vigueur et de la pression de travail
maximale (voir "PS High" sur la plaquette signalétique), une
épaisseur de tuyauterie plus grande peut être requise.
5.1.2
Isolation de la tuyauterie de réfrigérant
▪ Utilisez de la mousse de polyéthylène comme matériau
d'isolation:
▪ avec un taux de transfert de chaleur compris entre 0,041 et
0,052W/mK (entre 0,035 et 0,045kcal/mh°C),
▪ avec une résistance à la chaleur d'au moins 120°C.
▪ Épaisseur de l'isolation
Diamètre extérieur
du tuyau (Ø
p
)
Diamètre intérieur
de l'isolation (Ø
i
)
Épaisseur de
l'isolation (t)
6,4mm (1/4")
8~10mm ≥10mm
9,5mm (3/8")
10~14mm ≥13mm
12,7mm (1/2")
14~16mm ≥10mm
15,9mm (5/8")
16~20mm ≥13mm
Ø
i
Ø
i
t
Ø
p
Ø
p
Si la température est supérieure à 30°C et si l'humidité relative est
supérieure à 80%, l'épaisseur des matériaux d'isolation doit alors
être d'au moins 20 mm afin d'éviter toute condensation sur la
surface du matériau isolant.
5.1.3
Longueur de tuyauterie de réfrigérant et
différence de hauteur
Quoi? Distance
Longueur maximale possible de tuyau
30m
Longueur minimale possible de tuyau
3m
Distance en hauteur maximale autorisée
20m
5.2
Raccordement de la tuyauterie de
réfrigérant
DANGER: RISQUE DE BRÛLURE
MISE EN GARDE
▪ Pas de brasage ou de soudage sur place pour les
unités avec charge de réfrigérant R32 pendant le
transport.
▪ Lors de l'installation du système de réfrigération,
l'assemblage des pièces avec au moins une pièce
chargée doit être effectué en tenant compte des
exigences suivantes: à l'intérieur des espaces occupés,
les joints non permanents ne sont pas autorisés pour le
réfrigérant R32, à l'exception des joints réalisés sur
place qui relient directement l'unité intérieure à la
tuyauterie. Les raccords réalisés sur place qui relient
directement la tuyauterie aux unités intérieures doivent
être de type non permanent.
5.2.1
Raccordement du tuyau de réfrigérant à
l'unité extérieure
▪ Longueur de la tuyauterie. Maintenez la tuyauterie sur place la
plus courte possible.
▪ Protection de tuyauterie. Protégez la tuyauterie sur place contre
les dommages physiques.
AVERTISSEMENT
Branchez fermement la tuyauterie de réfrigérant avant de
faire fonctionner le compresseur. En effet, si la tuyauterie
du réfrigérant n'est PAS branchée et que la vanne d'arrêt
est ouverte alors que le compresseur fonctionne, de l'air
sera aspiré et provoquera une pression anormale dans le
cycle de réfrigération. Cela risque d'endommager
l'équipement et de blesser des personnes.
REMARQUE
▪ Utilisez l'écrou évasé fixé à l'unité.
▪ Pour éviter les fuites de gaz, n'appliquez de l'huile de
réfrigération qu'à l'intérieur du raccord. Utilisez de
l'huile réfrigérante pour R32.
▪ Ne réutilisez PAS les joints.
1 Raccordez le raccord du réfrigérant liquide de l'unité intérieure
à la vanne d'arrêt du liquide de l'unité extérieure.
a
bc
a
Vanne d'arrêt du liquide
b
Vanne d'arrêt de gaz
c
Orifice de service
2 Connectez le raccord du réfrigérant gazeux de l'unité intérieure
à la vanne d'arrêt du gaz de l'unité extérieure.
REMARQUE
Nous vous recommandons d'installer la tuyauterie de
réfrigérant entre l'unité intérieure et l'unité extérieure dans
un conduit ou d'enrouler la tuyauterie de réfrigérant dans
du ruban de finition.
5.3
Vérification de la tuyauterie de
réfrigérant
5.3.1 Recherche de fuites
REMARQUE
Ne dépassez PAS la pression de service maximale
autorisée pour l'unité (voir “PS High” sur la plaque
signalétique de l'unité).
REMARQUE
Utilisez TOUJOURS une solution de détection de bulles
recommandée par le revendeur.
N'utilisez JAMAIS de l'eau savonneuse:
▪ L'eau savonneuse risque de provoquer des
craquelures au niveau des composants, tels que les
raccords coniques ou les capuchons des vannes
d'arrêt.
▪ L'eau savonneuse peut contenir du sel, qui absorbe
l'humidité qui se mettra à geler lorsque la tuyauterie
refroidira.
▪ L'eau savonneuse contient de l'ammoniaque, qui peut
provoquer la corrosion des joints évasés (entre le
raccord conique en laiton et l'évasement en cuivre).
