12 Technische Daten
Installationsanleitung
28
RXF50~71D5V1B
R32 Split-Baureihen
3P645642-2E – 2021.10

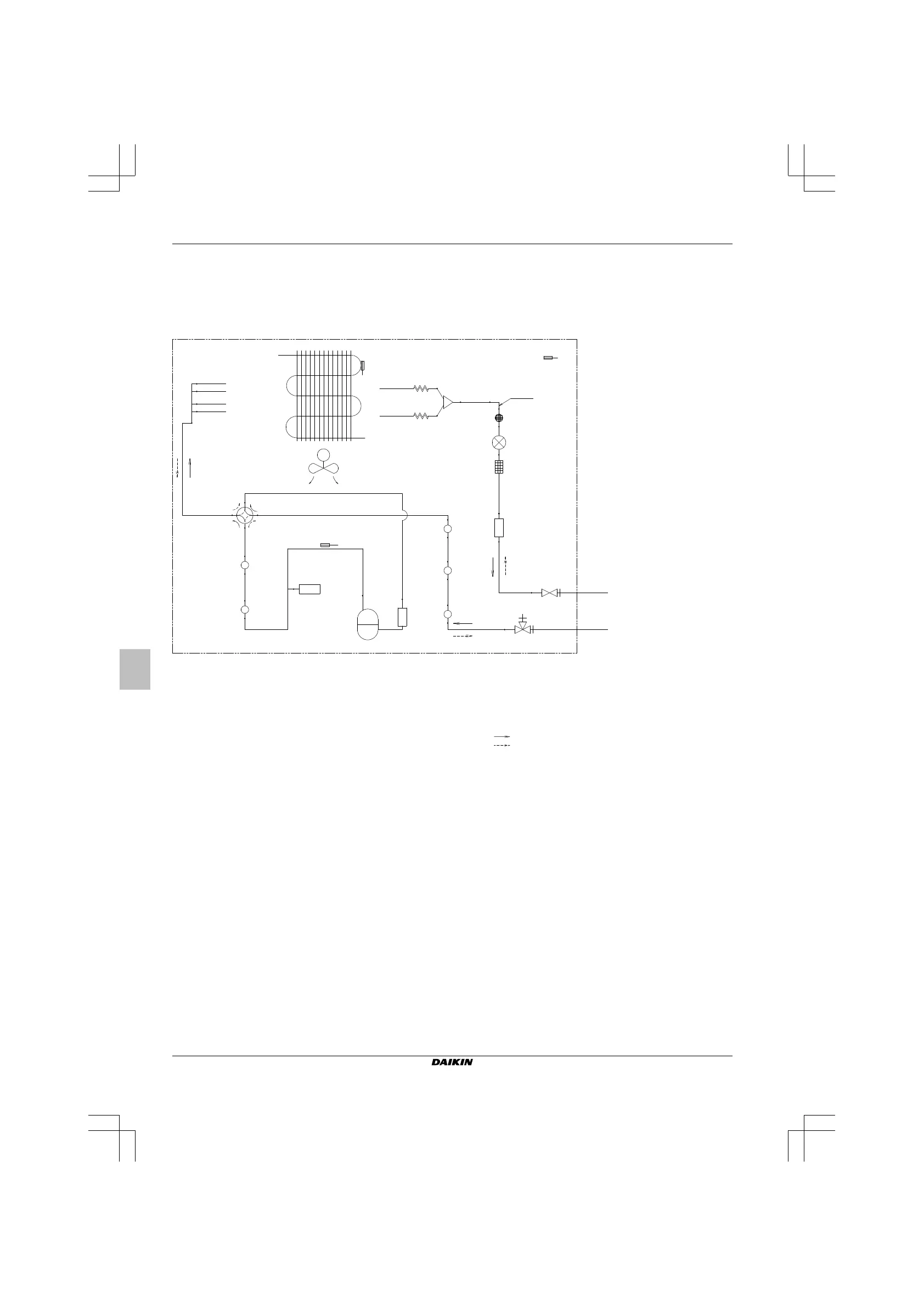

12.2 Rohrleitungsplan
12.2.1
Rohrleitungsplan: Außengerät
PED Kategorien von Gerät:
▪ Hochdruckschalter: Kategorie IV,
▪ Verdichter: Kategorie II;
▪ Andere Geräte: Art. 4§3.
HPS
7.0 CuT
7.0 CuT
7.0 CuT
7.0 CuT
12.7 CuT
12.7 CuT
12.7 CuT
12.7 CuT
12.7 CuT
12.7 CuT
9.5 CuT
6.4 CuT
9.5 CuT
6.4 CuT
6.4 CuT
6.4 CuT
6.4 CuT
4.0 CuT
4.0 CuT
9.5 CuT
12.7 CuT12.7 CuT
RXF50D
b
ac
d
f
h
g
j1
j3
j2
k
m
m
m
m
m
n
o
e
l
i
i
M
a
Bauseitige Rohre Flüssigkeit j3 Thermistor am Abflussrohr
b
Bauseitige Rohre Gas k Wärmetauscher
c
Flüssigkeits-Absperrventil l 4-Wege-Ventil (EIN: Heizen)
d
Gas-Absperrventil m Dämpfer
e
Flüssigkeitssammler n Verdichter
f
Filter o Akkumulator
g
Elektronisches Expansionsventil HPS Hochdruckschalter (automatische Rückstellung)
h
Dämpfer mit Filter M Propeller-Ventilator
i
Kapillarrohr Kältemittelfluss: Kühlen
j1
Außenlufttemperatur-Thermistor
Kältemittelfluss: Heizen
j2
Wärmetauscher-Thermistor
