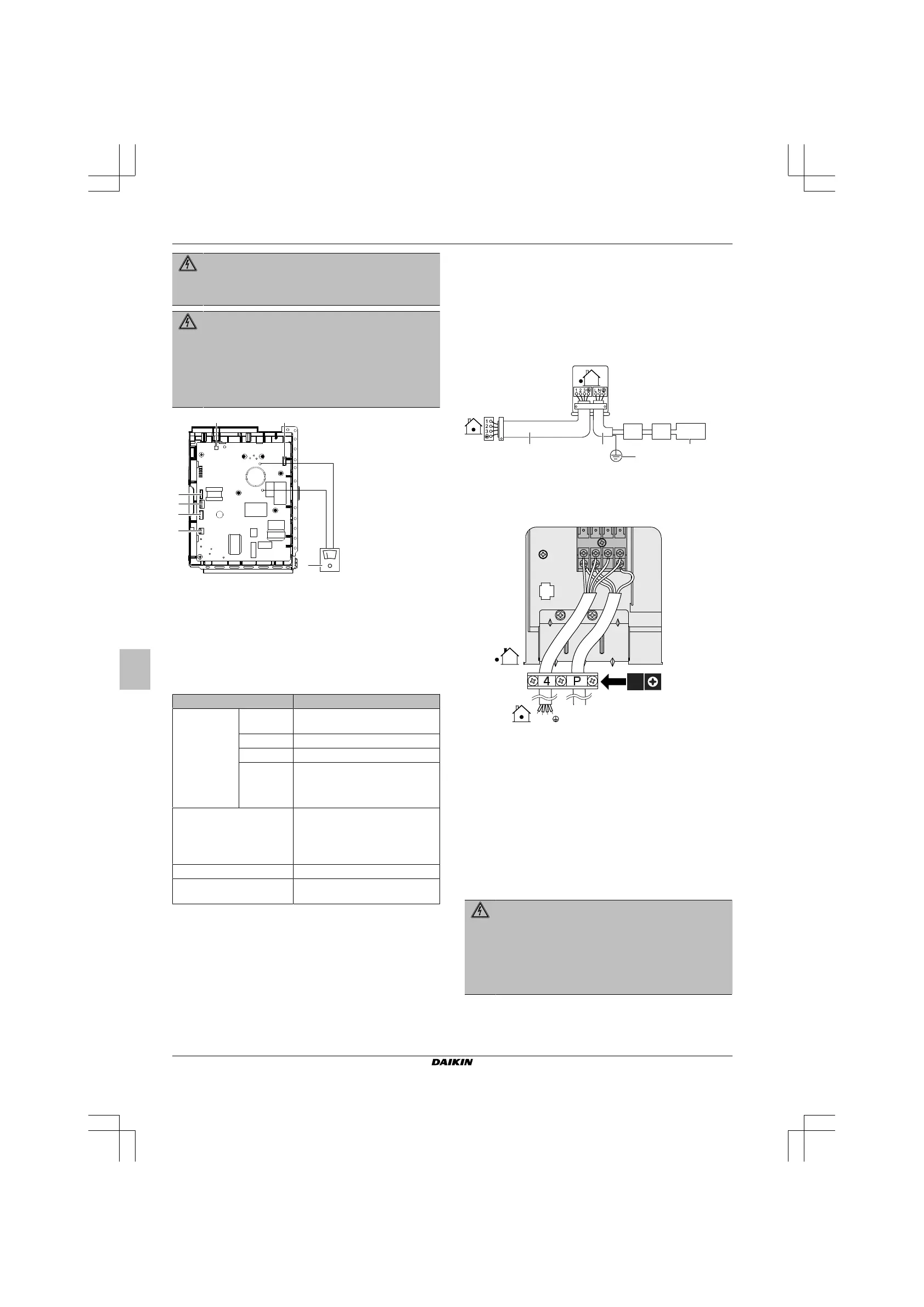

8 Abschließen der Installation des Außengeräts
Installationsanleitung
24
RXF50~71D5V1B
R32 Split-Baureihen
3P645642-2E – 2021.10
GEFAHR: STROMSCHLAGGEFAHR
Alle elektrischen Teile (einschließlich Thermistoren)
werden über den Netzanschluss mit Strom versorgt. Die
Teile NICHT mit bloßen Händen berühren.
GEFAHR: STROMSCHLAGGEFAHR
Unterbrechen Sie die Stromversorgung für mindestens
10 Minuten und messen Sie die Spannung an den
Klemmen der Kondensatoren des Hauptstromkreises oder
an elektrischen Bauteilen, bevor Sie Wartungsarbeiten
durchführen. Die Spannung MUSS unter 50VDC liegen,
bevor Sie elektrische Bauteile berühren können. Die Lage
der Klemmen entnehmen Sie dem Schaltplan.
b
c
DC P1+
DC N1-
a
d
e
g
f
a
Multimeter (DC-Spannungsbereich)
b
S80 – Zuleitung zu Umschalt-Magnetventil
c
S20 – Zuleitung zu Elektronischem Expansionsventil
d
S40 – Zuleitung zu thermischem Überlastungsrelais
e
S90 – Thermistor-Zuleitung
f
LED
g
S70 – Ventilatormotor-Zuleitung
7.1
Spezifikationen der
Standardelektroteile
Komponente
Stromversorgun
gskabel
Elektrische
Spannung
220~240V
Phase
1~
Frequenz
50Hz
Kabelstärke
n
3-adriges Kabel
2,5mm
2
~4,0mm
2
H05RN-F (60245 IEC 57)
Verbindungskabel
(innen↔außen)
4-adriges Kabel
1,5mm
2
~2,5mm
2
und einsetzbar für
220~240V
H05RN-F (60245 IEC 57)
Empfohlener Schutzschalter
20A
(a)
Fehlerstrom-Schutzschalter
MUSS den geltenden gesetzlichen
Vorschriften entsprechen
(a)
Das elektrische Gerät entspricht EN/IEC61000-3-12 (Festlegung
gemäß europäischer/internationaler technischer Norm für die
Grenzen von Stromoberschwingungen erzeugt von an
öffentlichen Niederspannungssystemen angeschlossenen
Anlagen mit Eingangsströmen von >16A und ≤75A pro Phase).
7.2
Anschluss der elektrischen
Leitungen an das Außengerät
1 Die Wartungsblende abnehmen.
2 Die Schaltkastenabdeckung entfernen.
3 Den Kabelbinder öffnen.
4 Das Verbindungskabel und das Stromversorgungskabel wie
folgt anschließen:
50 Hz
220-240 V
c d
f
a b e
a
Verbindungskabel
b
Stromversorgungskabel
c
Hauptschalter
d
Fehlerstrom Gerät
e
Stromversorgung
f
Erde
1 2 3
3×
5 Ziehen Sie die Klemmenschrauben fest an. Wir empfehlen die
Verwendung eines Kreuzschlitzschraubendrehers.
6 Die Wartungsblende anbringen.
7 Die Schaltkastenabdeckung anbringen.
8
Abschließen der Installation
des Außengeräts
8.1
So schließen Sie die Installation
des Außengeräts ab
GEFAHR: STROMSCHLAGGEFAHR
▪ Achten Sie darauf, dass das System korrekt geerdet
wird.
▪ Schalten Sie erst die Stromzufuhr ab, bevor Sie
Wartungsarbeiten vornehmen.
▪ Erst die Abdeckung des Schaltkastens installieren,
bevor Sie die Stromversorgung einschalten.
