4 Installation des Geräts
Installationsanleitung
20
RXF50~71D5V1B
R32 Split-Baureihen
3P645642-2E – 2021.10

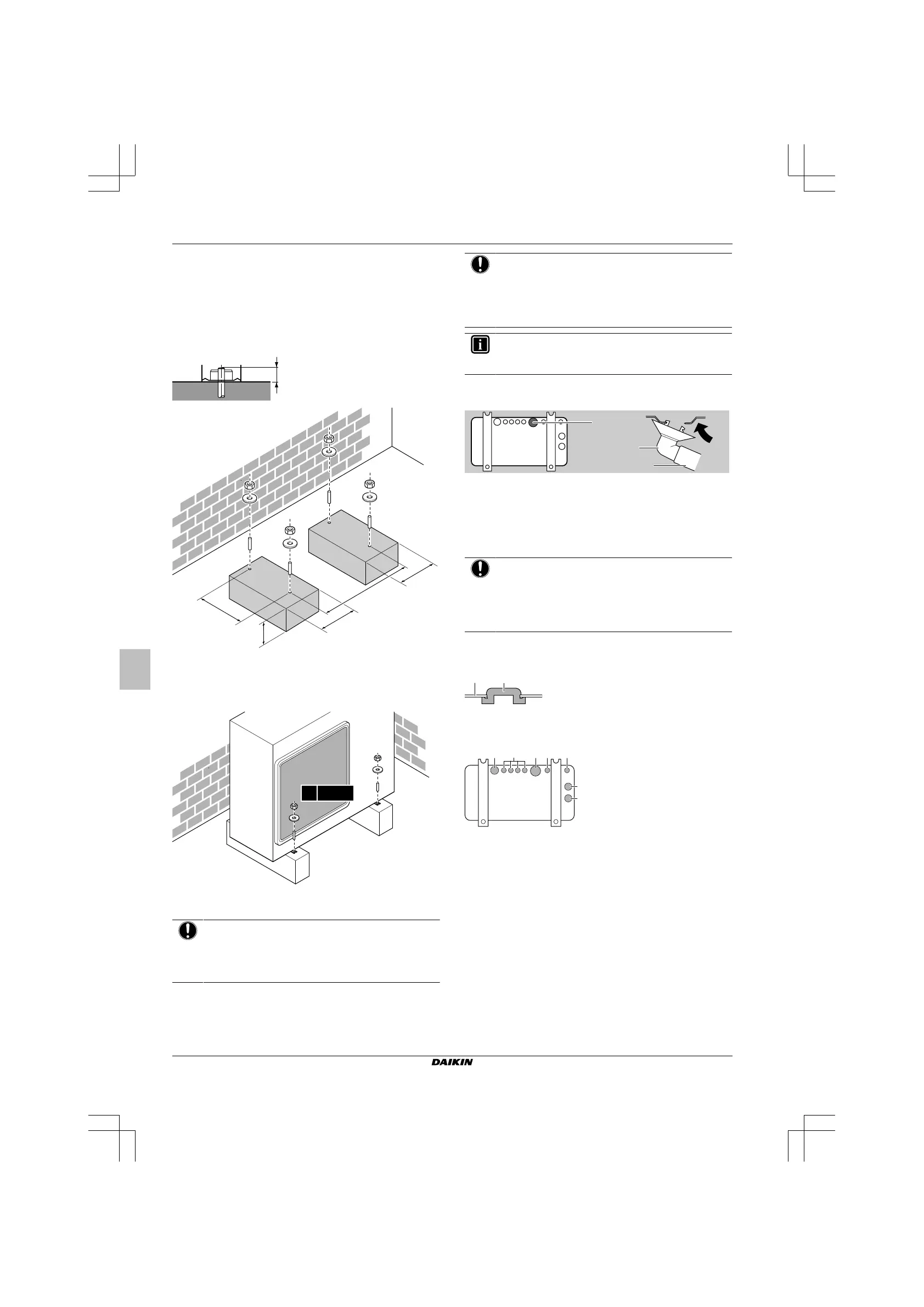

4.2 Montieren des Außengeräts
4.2.1
Voraussetzungen für die Installation
In Fällen, wo das Gebäude Vibrationen ausgesetzt sein könnte,
benutzen Sie ein schwingungsfreies Gummi (bauseitig zu liefern).
Halten Sie hierzu jeweils 4 Sätze M8- oder M10-Ankerbolzen,
Muttern und Unterlegscheiben bereit (bauseitig zu liefern).
20 mm
353
600
240
(mm)
240
a
a
100mm über erwartbarer Schneehöhe
4.2.2 So installieren Sie die Außeneinheit
4× M8/M10
4.2.3 Für einen Ablauf sorgen
HINWEIS
Wird die Einheit in einem Gebiet mit kaltem Klima
installiert, treffen Sie geeignete Maßnahmen um
sicherzustellen, dass Kondenswasser NICHT gefrieren
kann.
HINWEIS
Wenn die Abflusslöcher der Außeneinheit durch einen
Montagesockel oder durch die Fußbodenoberfläche
verdeckt werden, dann platzieren Sie unter die Füße der
Außeneinheit zusätzliche Fußsockel mit einer Höhe von
≤30mm.
INFORMATION
Informationen zu den verfügbaren Optionen erhalten Sie
bei Ihrem Händler.
1 Verwenden Sie für den Abfluss eine Ablassschraube.
2 Verwenden Sie einen Ø16mm-Schlauch (bauseitig zu liefern).
b
c
d
a
a Ablassstutzen
b
Unterer Rahmen
c
Ablaufrohrstopfen
d
Schlauch (bauseitig zu liefern)
Abflusslöcher schließen und Abflussstutzen
anbringen
HINWEIS
In klimatisch kalten Regionen sollten bei der Außeneinheit
KEIN Abflussstutzen, Abflussschlauch und Kappen (1, 2)
verwendet werden. Treffen Sie geeignete Maßnahmen um
sicherzustellen, dass Kondenswasser NICHT gefrieren
kann.
1 Abflusskappen 1 und 2 installieren (Zubehör). Sorgen Sie dafür,
dass die Ränder der Abflusskappen die Löcher vollständig
schließen.
a
b
a Unterer Rahmen
b
Abflusskappe
2 Abflussstutzen installieren.
a cb b b
a
a
a Abflussloch. Eine Abflusskappe (2) installieren.
b
Abflussloch. Eine Abflusskappe (1) installieren.
c
Abflussloch für Abflussstutzen
