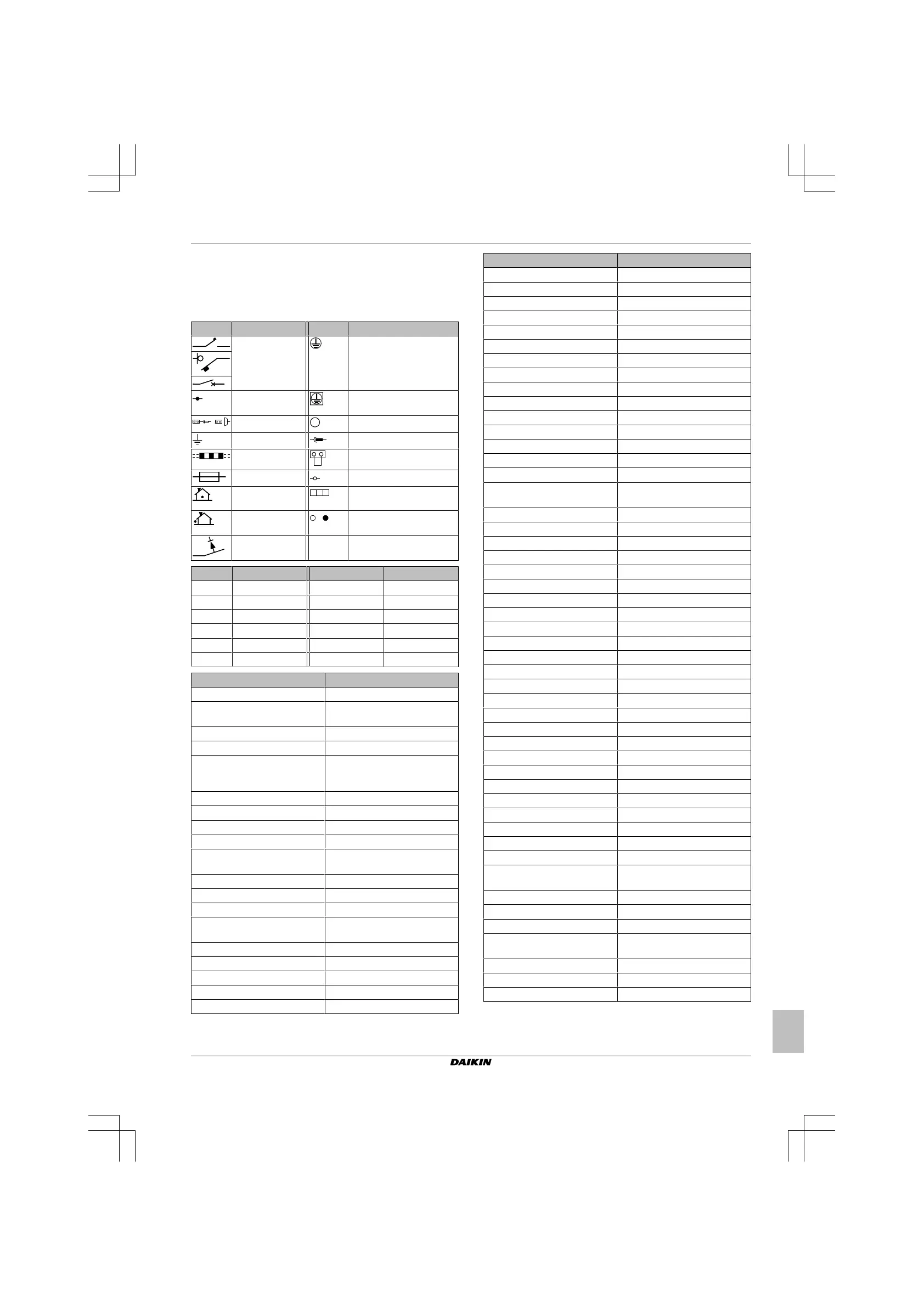

12 Teknik veriler
Montaj kılavuzu
137
RXF50~71D5V1B
R32 split serisi
3P645642-2E – 2021.10
12.1.1 Birleşik kablo şeması açıklayıcı bilgiler
Uygulanan parçalar ve numaralandırma için ünitenin üzerindeki
kablo bağlantı şemasına bakın. Parça numaralandırma, her bir parça
için artan düzende Arap rakamları ile ve aşağıdaki genel bakışta
parça kodunda "*" ile gösterilir.
Sembol
Anlamı Sembol Anlamı
Devre kesici Koruyucu topraklama
Bağlantı Koruyucu topraklama
(vidası)
,
Konektör
A
Doğrultucu
Toprak Röle konektörü
Saha kabloları Kısa devre konektörü
Sigorta Terminal
INDOOR
İç ünite Terminal şeridi
OUTDOOR
Dış ünite Kablo kelepçesi
Artık akım cihazı
Sembol
Renk Sembol Renk
BLK
Siyah ORG Turuncu
BLU
Mavi PNK Pembe
BRN
Kahverengi PRP, PPL Mor
GRN
Yeşil RED Kırmızı
GRY
Gri WHT Beyaz
YLW
Sarı
Sembol
Anlamı
A*P
Baskı devre kartı
BS*
Basma buton AÇMA/KAPAMA,
işletim anahtarı
BZ, H*O
İkaz sesi
C*
Kapasitör
AC*, CN*, E*, HA*, HE*, HL*,
HN*, HR*, MR*_A, MR*_B, S*, U,
V, W, X*A, K*R_*, NE
Bağlantı, konektör
D*, V*D
Diyot
DB*
Diyot köprüsü
DS*
DIP anahtarı
E*H
Isıtıcı
FU*, F*U, (özellikleri için,
ünitenizin içindeki PCB'ye bakın.)
Sigorta
FG*
Konektör (gövde topraklaması)
H*
Kablo demeti
H*P, LED*, V*L
Pilot lamba, ışık yayan diyot
HAP
Işık yayan diyot (servis monitörü
yeşil)
HIGH VOLTAGE
Yüksek gerilim
IES
Akıllı göz sensörü
IPM*
Akıllı güç modülü
K*R, KCR, KFR, KHuR, K*M
Manyetik röle
L
Canlı
Sembol Anlamı
L*
Bobin
L*R
Reaktör
M*
Kademe motoru
M*C
Kompresör motoru
M*F
Fan motoru
M*P
Drenaj pompası motoru
M*S
Yön değiştirme motoru
MR*, MRCW*, MRM*, MRN*
Manyetik röle
N
Nötr
n=*, N=*
Ferrit çekirdekten geçiş sayısı
PAM
darbe genlik modülasyonu
PCB*
Baskı devre kartı
PM*
Güç modülü
PS
Anahtarlamalı güç besleme
PTC*
PTC termistör
Q*
Geçit kapısı izole edilmiş çift
kutuplu transistor (IGBT)
Q*C
Devre kesici
Q*DI, KLM
Toprak kaçağı devre kesicisi
Q*L
Aşırı yük koruyucu
Q*M
Termal anahtar
Q*R
Artık akım cihazı
R*
Direnç
R*T
Termistör
RC
Alıcı
S*C
Sınır anahtarı
S*L
Şamandıralı anahtar
S*NG
Soğutucu kaçak detektörü
S*NPH
Basınç sensörü (yüksek)
S*NPL
Basınç sensörü (alçak)
S*PH, HPS*
Basınç anahtarı (yüksek)
S*PL
Basınç anahtarı (alçak)
S*T
Termostat
S*RH
Nem sensörü
S*W, SW*
İşletim anahtarı
SA*, F1S
Dalgalanma siperi
SR*, WLU
Sinyal alıcı
SS*
Seçim anahtarı
SHEET METAL
Terminal şeridi sabitleme plakası
T*R
Trafo
TC, TRC
Verici
V*, R*V
Varistör
V*R
Diyot köprüsü, İzoleli çift kutuplu
transistör (IGBT) güç modülü
WRC
Kablosuz uzaktan kumanda
X*
Terminal
X*M
Terminal şeridi (blok)
Y*E
Elektronik genleşme vanası
bobini
Y*R, Y*S
Tersleyici solenoid vana bobini
Z*C
Ferrit çekirdek
ZF, Z*F
Gürültü filtresi
