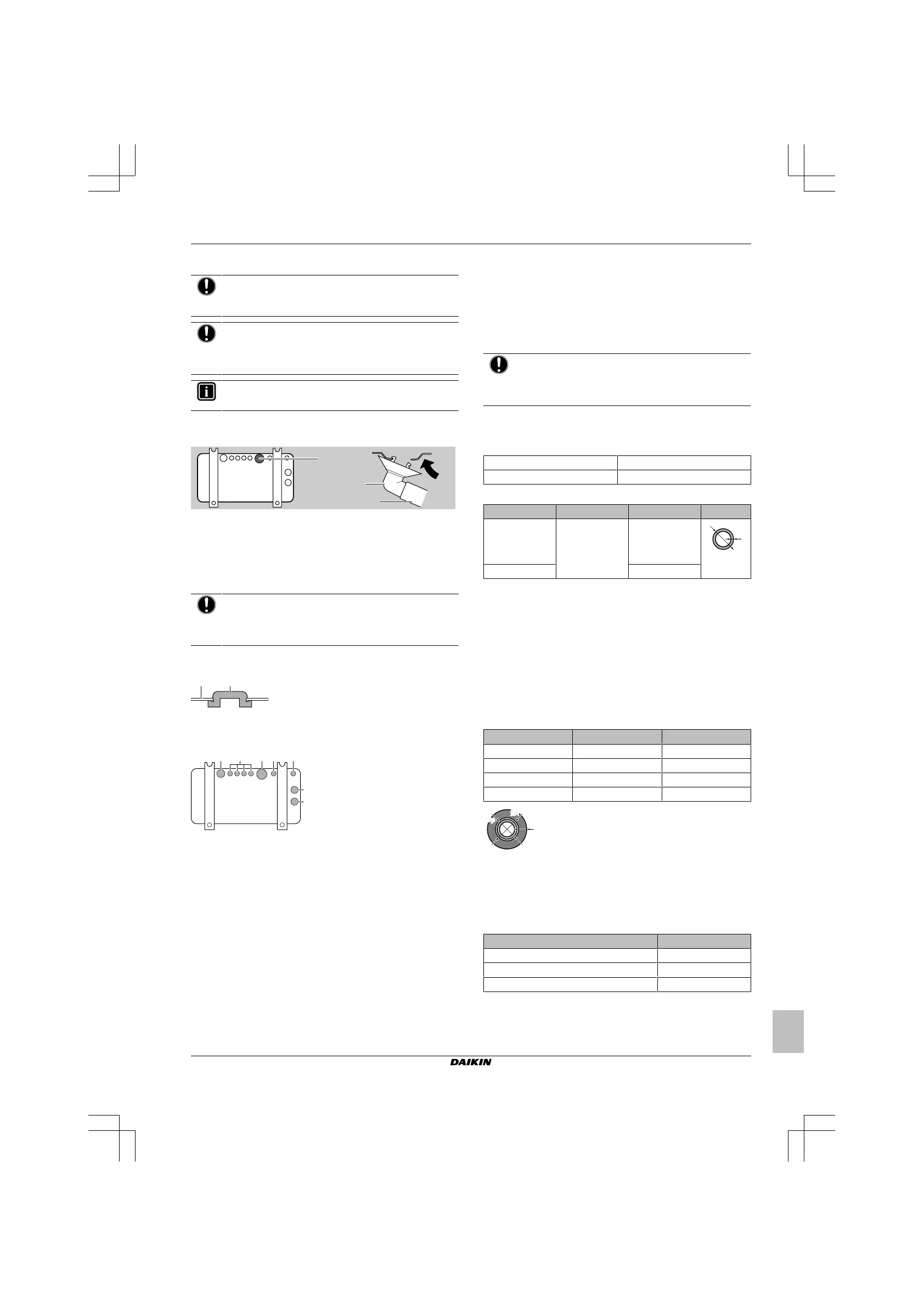

5 Boru tesisatının montajı
Montaj kılavuzu
131
RXF50~71D5V1B
R32 split serisi
3P645642-2E – 2021.10
4.2.3 Drenajı sağlamak için
DİKKAT
Ünite soğuk iklim şartlarında kuruluyorsa, boşaltılan
kondensatın DONMAMASI için gerekli önlemleri alın.
DİKKAT
Dış ünitenin drenaj delikleri montaj kaidesi veya zemin
yüzeyi ile kapanmışsa, dış ünitenin ayaklarının altına
≤30mm ilave ayak altlıkları yerleştirin.
BİLGİ
Mevcut seçenekler hakkında bilgi için, satıcınıza danışın.
1 Drenaj için bir drenaj tapası kullanın.
2 Ø16mm hortum (sahadan temin edilir) kullanın.
b
c
d
a
a
Drenaj portu
b
Alt gövde
c
Drenaj tapası
d
Hortum (sahadan temin edilir)
Drenaj deliklerini kapatmak ve drenaj soketini
takmak için
DİKKAT
Soğuk bölgelerde dış üniteyle birlikte drenaj soketi,
hortumu ve kapaklarını (1, 2) KULLANMAYIN. Boşaltılan
kondensatın DONMAMASI için gerekli önlemleri alın.
1 Drenaj kapakları 1 ve 2'yi (aksesuar) takın. Drenaj kapaklarının
kenarlarının delikleri tam kapattığından emin olun.
a
b
a
Alt gövde
b
Drenaj tapası
2 Drenaj soketini takın.
a cb b b
a
a
a
Drenaj deliği. Bir drenaj kapağı (2) takın.
b
Drenaj deliği. Bir drenaj kapağı (1) takın.
c
Drenaj soketi için drenaj deliği
5 Boru tesisatının montajı
5.1
Soğutucu akışkan borularının
hazırlanması
5.1.1
Soğutucu akışkan borusu gereksinimleri
DİKKAT
Borular ve diğer basınç içerikli parçalar soğutucu için
uygun olacaktır. Soğutucu için fosforik asitle oksijeni
giderilmiş dikişsiz bakır kullanın.
▪ Boru malzemesi: Fosforik asitle oksijeni giderilmiş dikişsiz bakır.
▪ Havşalı bağlantılar: Yalnız tavlanmış malzeme kullanın.
▪ Boru çapı:
Sıvı boruları Ø6,4mm (1/4")
Gaz boruları
Ø12,7mm (1/2")
▪ Boru sertlik derecesi ve et kalınlığı:
Dış çap (Ø)
Sertlik derecesi Kalınlık (t)
(a)
6.4mm (1/4")
9.5mm (3/8")
12.7mm (1/2")
Tavlanmış (O) ≥0,8mm
t
Ø
15.9mm (5/8") ≥1mm
(a)
İlgili mevzuata ve ünitenin maksimum çalışma basıncına (bkz.
ünitenin isim plakası üzerindeki "PS High") bağlı olarak daha
büyük boru kalınlığı gerekebilir.
5.1.2
Soğutucu akışkan borularının yalıtımı
▪ Yalıtım malzemesi olarak aşağıdaki değerlere sahip polietilen
köpük kullanın:
▪ ısı aktarma oranı 0,041 ila 0,052W/mK (0,035 ila 0,045kcal/mh
°C)
▪ ısı direnci en az 120°C
▪ Yalıtım kalınlığı
Boru dış çapı (Ø
p
)
Yalıtım iç çapı (Ø
i
) Yalıtım kalınlığı (t)
6.4mm (1/4")
8~10mm ≥10mm
9.5mm (3/8")
10~14mm ≥13mm
12.7mm (1/2")
14~16mm ≥10mm
15.9mm (5/8")
16~20mm ≥13mm
Ø
i
Ø
i
t
Ø
p
Ø
p
Sıcaklık 30°C'den ve bağıl nem %80'den yüksekse, yalıtım yüzeyi
üzerindeki yoğuşmanın önüne geçilmesi için yalıtım malzemesinin
kalınlığı en az 20mm olmalıdır.
5.1.3
Soğutucu boru uzunluğu ve yükseklik
farkı
Ne? Mesafe
İzin verilen maksimum boru uzunluğu
30m
İzin verilen minimum boru uzunluğu
3m
İzin verilen maksimum yükseklik farkı
20m
