12 Dados técnicos
Manual de instalação
111
RXF50~71D5V1B
Série split R32
3P645642-2E – 2021.10

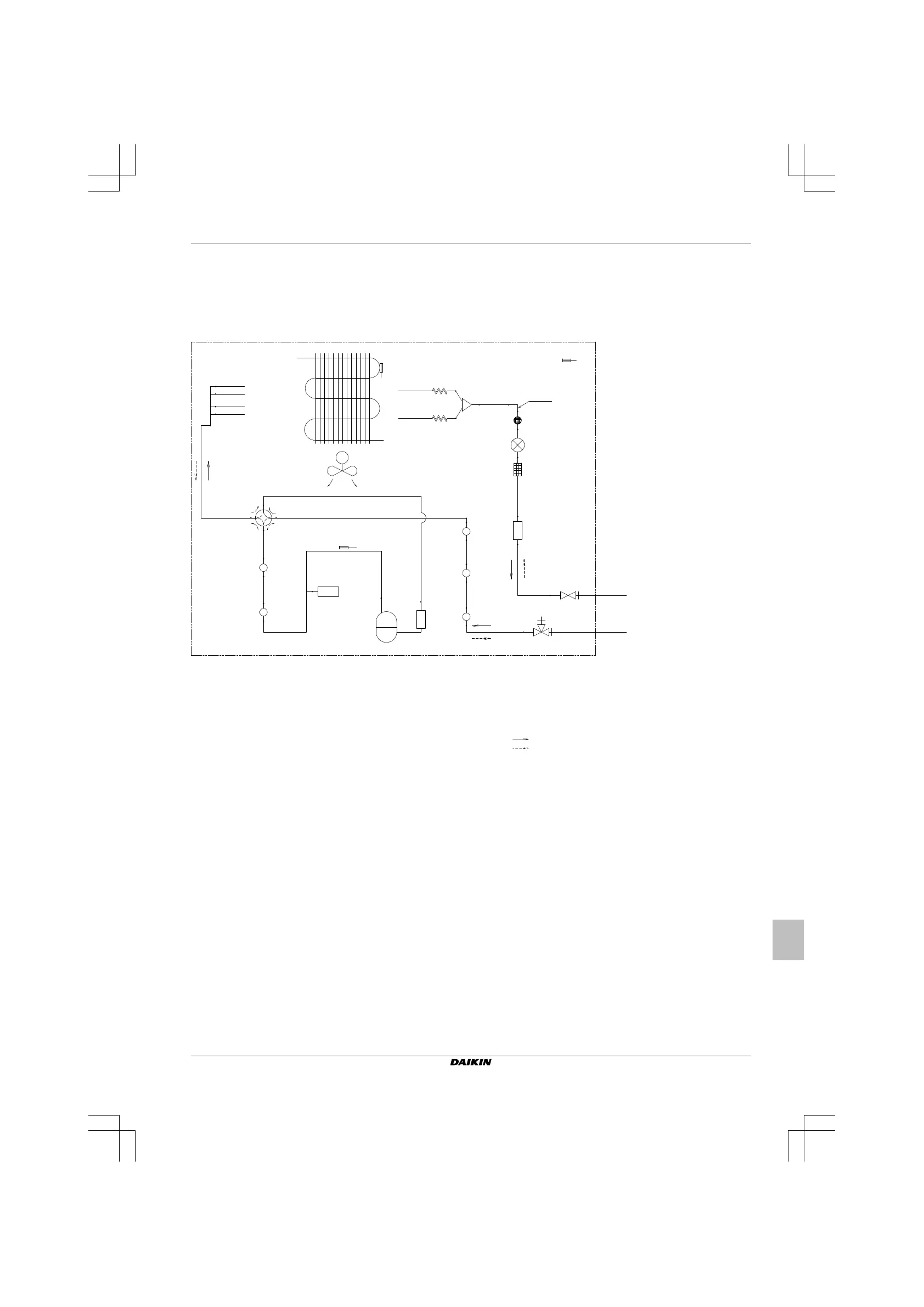

12.2 Diagrama das tubagens
12.2.1
Diagrama das tubagens: Unidade de
exterior
Categorias PED de equipamento:
▪ Interruptor de alta pressão: categoria IV,
▪ Compressor: categoria II;
▪ Outros equipamentos: art. 4§3.
HPS
7.0 CuT
7.0 CuT
7.0 CuT
7.0 CuT
12.7 CuT
12.7 CuT
12.7 CuT
12.7 CuT
12.7 CuT
12.7 CuT
9.5 CuT
6.4 CuT
9.5 CuT
6.4 CuT
6.4 CuT
6.4 CuT
6.4 CuT
4.0 CuT
4.0 CuT
9.5 CuT
12.7 CuT12.7 CuT
RXF50D
b
ac
d
f
h
g
j1
j3
j2
k
m
m
m
m
m
n
o
e
l
i
i
M
a
Tubagem de campo líquido j3 Termístor do tubo de descarga
b
Tubagem do campo de gás k Permutador de calor
c
Válvula de corte de líquido l Válvula de 4 vias (LIGADA: aquecimento)
d
Válvula de corte do gás m Silenciador
e
Coletor de líquidos n Compressor
f
Filtro o Acumulador
g
Válvula de expansão eletrónica HPS Pressóstato de alta pressão (reposição automática)
h
Silenciador com filtro M Ventoinha com hélices
i
Tubo capilar Fluxo de refrigerante: refrigeração
j1
Termístor da temperatura exterior Fluxo de refrigerante: aquecimento
j2
Termístor do permutador de calor
