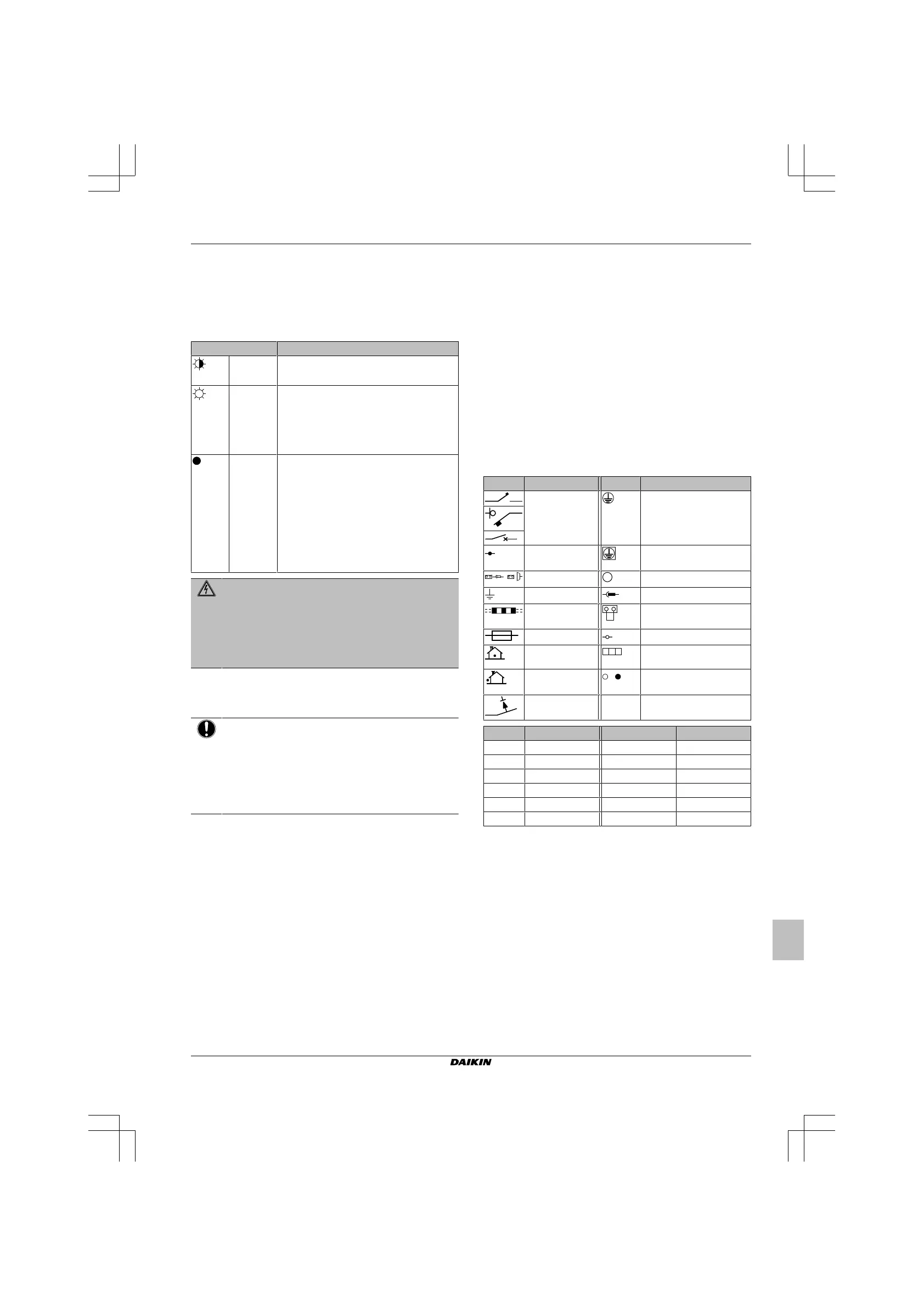

10 Resolução de problemas
Manual de instalação
109
RXF50~71D5V1B
Série split R32
3P645642-2E – 2021.10
10 Resolução de problemas
10.1
Diagnóstico de avaria utilizando o
LED na placa de circuito impresso
da unidade de exterior
O LED está… Diagnóstico
Intermitent
e
Normal.
▪ Verifique a unidade interior.
Ligar ▪ Desligue e volte a ligar a alimentação
eléctrica e, em seguida, verifique o LED
após aproximadamente 3 minutos.
Se o LED estiver novamente ligado,
significa que a placa de circuito impresso
da unidade de exterior tem uma avaria.
DESLIGAR
1 Tensão de alimentação (para poupança
de energia).
2 Falha na alimentação eléctrica.
3 Desligue e volte a ligar a alimentação
eléctrica e, em seguida, verifique o LED
após aproximadamente 3 minutos.
Se o LED estiver novamente desligado,
significa que a placa de circuito
impresso da unidade de exterior tem
uma avaria.
PERIGO: RISCO DE ELECTROCUSSÃO
▪ Quando a unidade não está a funcionar, os LED na
placa de circuito impresso são desligados para poupar
energia.
▪ Mesmo quando os LED estão desligados, a placa de
bornes e a placa de circuito impresso podem ser
alimentadas.
11
Eliminação
AVISO
NÃO tente desmontar pessoalmente o sistema: a
desmontagem do sistema e o tratamento do refrigerante,
do óleo e de outros componentes DEVEM ser efectuados
de acordo com a legislação aplicável. As unidades
DEVEM ser processadas numa estação de tratamento
especializada, para reutilização, reciclagem e/ou
recuperação.
12 Dados técnicos
▪ Um subconjunto dos mais recentes dados técnicos está
disponível no website regional Daikin (de acesso público).
▪ O conjunto completo dos dados técnicos mais recentes está
disponível no Daikin Business Portal (autenticação obrigatória).
12.1
Esquema eléctrico
O esquema eléctrico é fornecido com a unidade, e está
localizado no interior da unidade de exterior (parte de baixo da
placa superior).
12.1.1 Legenda unificada do esquema eléctrico
Para peças aplicadas e numeração, consulte o esquema elétrico na
unidade. A numeração das peças utiliza numeração árabe por
ordem crescente para cada peça e é representada na visão geral
abaixo pelo símbolo "*" no código da peça.
Símbolo
Significado Símbolo Significado
Disjuntor Ligação à terra de
proteção
Ligação Ligação de proteção de
terra (parafuso)
,
Conector
A
Retificador
Ligação à terra Conector do relé
Ligações elétricas
locais
Conector de curto-circuito
Fusível Borne
INDOOR
Unidade interior Placa de terminal
OUTDOOR
Unidade de
exterior
Braçadeira
Dispositivo de
corrente residual
Símbolo
Cor Símbolo Cor
BLK
Preto ORG Cor de laranja
BLU
Azul PNK Cor de rosa
BRN
Castanho PRP, PPL Roxo
GRN
Verde RED Vermelho
GRY
Cinzento WHT Branco
YLW
Amarelo
