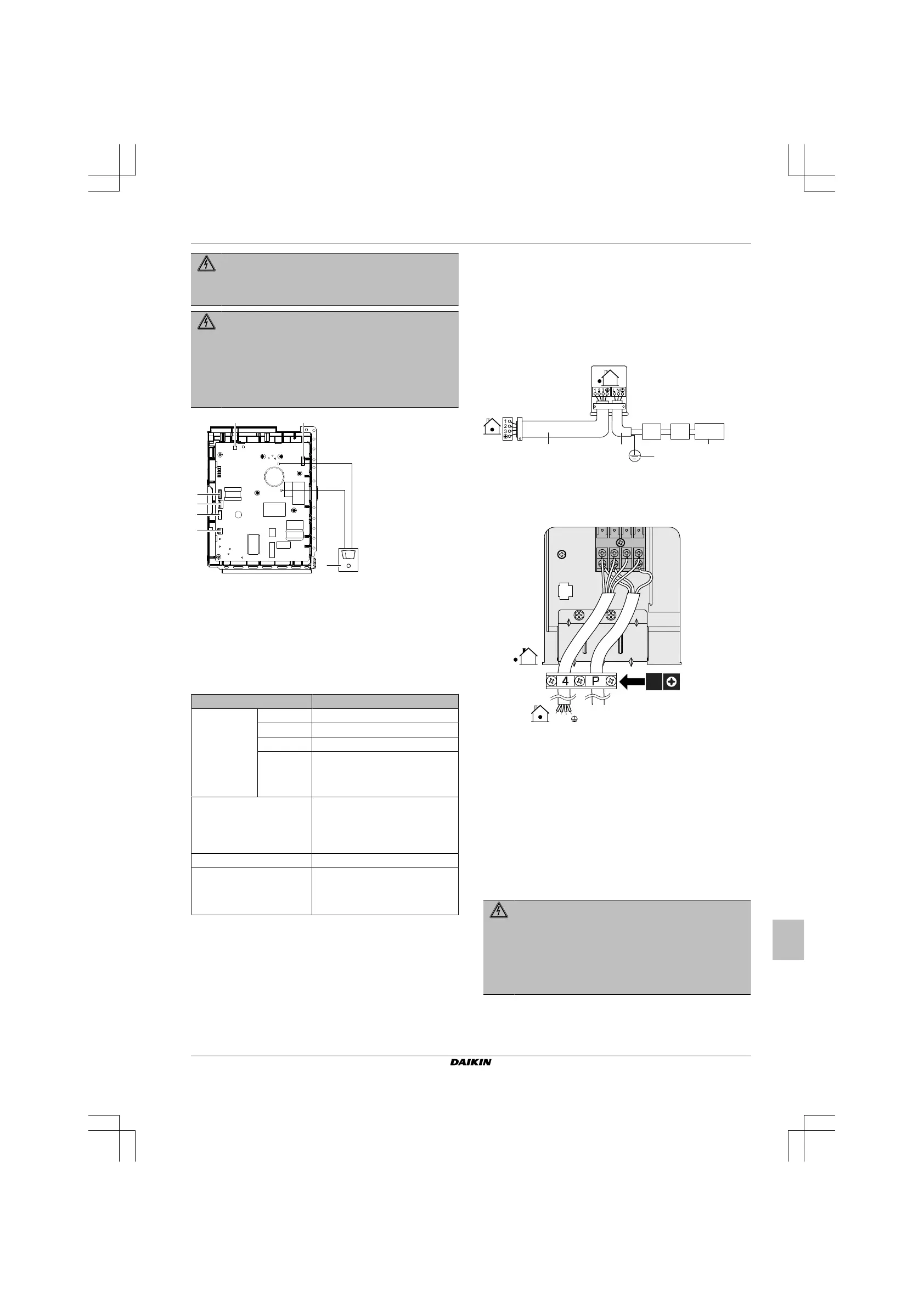

8 Concluir a instalação da unidade de exterior
Manual de instalação
107
RXF50~71D5V1B
Série split R32
3P645642-2E – 2021.10
PERIGO: RISCO DE ELECTROCUSSÃO
Todos os componentes eléctricos (incluindo os
termístores) são alimentados pela fonte de alimentação.
NÃO lhes toque com as mãos desprotegidas.
PERIGO: RISCO DE ELECTROCUSSÃO
Desligue a fonte de alimentação durante mais de
10 minutos e meça a tensão nos terminais dos
condensadores do circuito principal ou dos componentes
eléctricos, antes de efectuar intervenções técnicas. A
tensão DEVE ser inferior a 50VCC antes de poder tocar
nos componentes eléctricos. Para saber a localização dos
terminais, consulte o esquema eléctrico.
b
c
DC P1+
DC N1-
a
d
e
g
f
a
Multímetro (gama de tensão CC)
b
S80 – fio condutor da válvula solenóide de inversão
c
S20 – fio condutor da válvula de expansão electrónica
d
S40 – fio condutor do relé térmico de sobrecarga
e
S90 – fio condutor do termístor
f
LED
g
S70 – fio condutor do motor da ventoinha
7.1
Especificações dos componentes
das ligações elétricas padrão
Componente
Cabo da fonte
de alimentação
Tensão 220~240V
Fase
1~
Frequência
50Hz
Tamanho
dos fios
Cabo elétrico de 3 condutores
2,5mm
2
~4,0mm
2
H05RN-F (60245 IEC 57)
Cabo de interligação
(interior↔exterior)
Cabo elétrico de 4 condutores
1,5mm
2
~2,5mm
2
e utilizável a
220~240V
H05RN-F (60245 IEC 57)
Disjuntor recomendado
20A
(a)
Disjuntor contra fugas para a
terra
Tem de estar
OBRIGATORIAMENTE em
conformidade com a legislação
aplicável
(a)
Equipamento elétrico em conformidade com a norma EN/
IEC61000-3-12 (Norma Técnica Europeia/Internacional que
regula os limites para as correntes harmónicas produzidas por
equipamento ligado aos sistemas públicos de distribuição a baixa
tensão, com corrente de entrada >16A e ≤75A por fase.).
7.2
Para efetuar a instalação elétrica à
unidade de exterior
1 Retire a tampa para assistência técnica.
2 Retire a tampa da caixa de distribuição.
3 Abra a braçadeira.
4 Ligue o cabo de interligação e a fonte de alimentação conforme
se segue:
50 Hz
220-240 V
c d
f
a b e
a
Cabo de interligação
b
Cabo da fonte de alimentação
c
Disjuntor
d
Dispositivo de corrente residual
e
Fonte de alimentação
f
Ligação à terra
1 2 3
3×
5 Aperte bem os parafusos dos terminais. Recomendamos a
utilização de uma chave de estrela.
6 Instale a tampa para assistência técnica.
7 Monte a tampa da caixa de distribuição.
8
Concluir a instalação da
unidade de exterior
8.1
Para concluir a instalação da
unidade de exterior
PERIGO: RISCO DE ELECTROCUSSÃO
▪ Certifique-se de que o sistema está ligado à terra
correctamente.
▪ Desligue a fonte de alimentação antes de efectuar
intervenções técnicas.
▪ Monte a tampa da caixa de distribuição antes de ligar a
fonte de alimentação.
