5 Instalação da tubagem
Manual de instalação
103
RXF50~71D5V1B
Série split R32
3P645642-2E – 2021.10

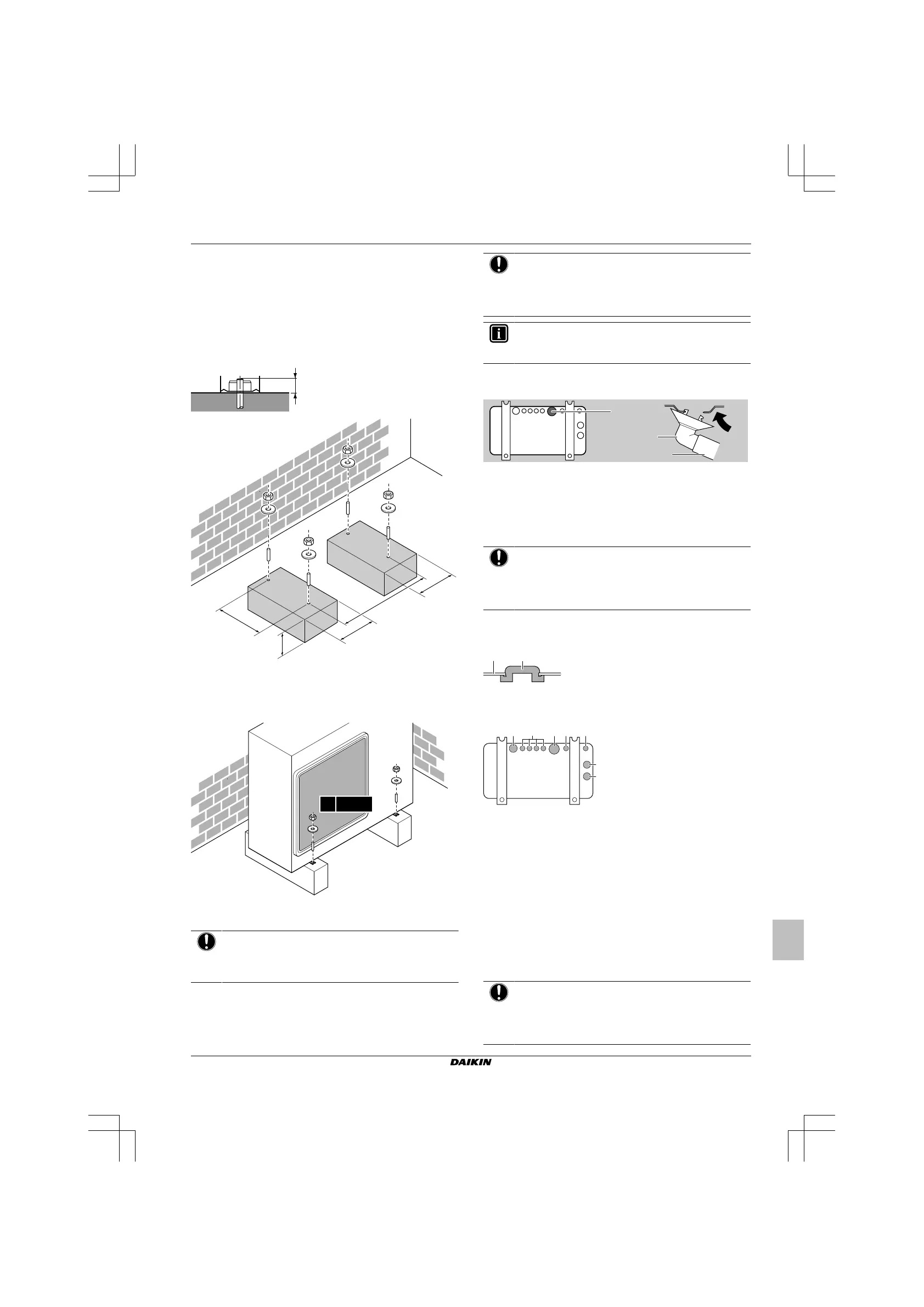

4.2 Montagem da unidade de exterior
4.2.1
Proporcionar a estrutura de instalação
Utilize uma borracha de amortecimento (fornecimento local) nos
casos em que a vibração possa ser transmitida à estrutura do
edifício.
Prepare 4 conjuntos de porcas, anilhas e parafusos de ancoragem
M8 ou M10 (fornecimento local).
20 mm
353
600
240
(mm)
240
a
a
100mm acima do nível de neve esperado
4.2.2 Instalar a unidade exterior
4× M8/M10
4.2.3 Proporcionar escoamento
AVISO
Se a unidade for instalada num clima frio, tome medidas
adequadas para que a condensação evacuada NÃO
congele.
AVISO
Se os orifícios de drenagem ficarem tapados por uma
base de instalação ou superfície de apoio, eleve os pés da
unidade de exterior ≤30mm colocando apoios adicionais
para os pés.
INFORMAÇÕES
Para informações sobre as opções disponíveis, contacte o
seu representante.
1 Utilize um bujão de drenagem.
2 Utilize uma mangueira de Ø16mm (fornecimento local).
b
c
d
a
a Orifício de drenagem
b
Estrutura inferior
c
Bujão de drenagem
d
Tubo flexível (fornecimento local)
Fechar os orifícios de drenagem e ligar o encaixe
de drenagem
AVISO
Em zonas frias, NÃO utilize encaixe, mangueira e tampas
de drenagem (1, 2) na unidade de exterior. Tome medidas
adequadas para que a condensação evacuada NÃO
congele.
1 Instale as tampas de drenagem 1 e 2 (acessório). Certifique-se
de que as bordas das tampas de drenagem tapam
completamente os orifícios.
a
b
a Estrutura inferior
b
Tampa de drenagem
2 Instale o encaixe de drenagem.
a cb b b
a
a
a Orifício de drenagem. Instale uma tampa de drenagem
(2).
b Orifício de drenagem. Instale uma tampa de drenagem
(1).
c Orifício de drenagem para o encaixe de drenagem
5
Instalação da tubagem
5.1
Preparação da tubagem de
refrigerante
5.1.1
Requisitos da tubagem de refrigerante
AVISO
A tubagem e outros componentes sujeitos a pressão
devem ser adequados para refrigerante. Utilize cobre
desoxidado com ácido fosfórico, sem soldaduras, próprio
para refrigerante.
