6.4 Spazi liberi di rispetto
Al fine di consentire un uso corretto della macchina e permettere un'agevole manutenzione della stessa, in
condizioni di sicurezza, si prevede che l'installazione avvenga in una posizione che rispetti gli spazi liberi minimi
per l'apertura della macchina
6.5 Montaggio

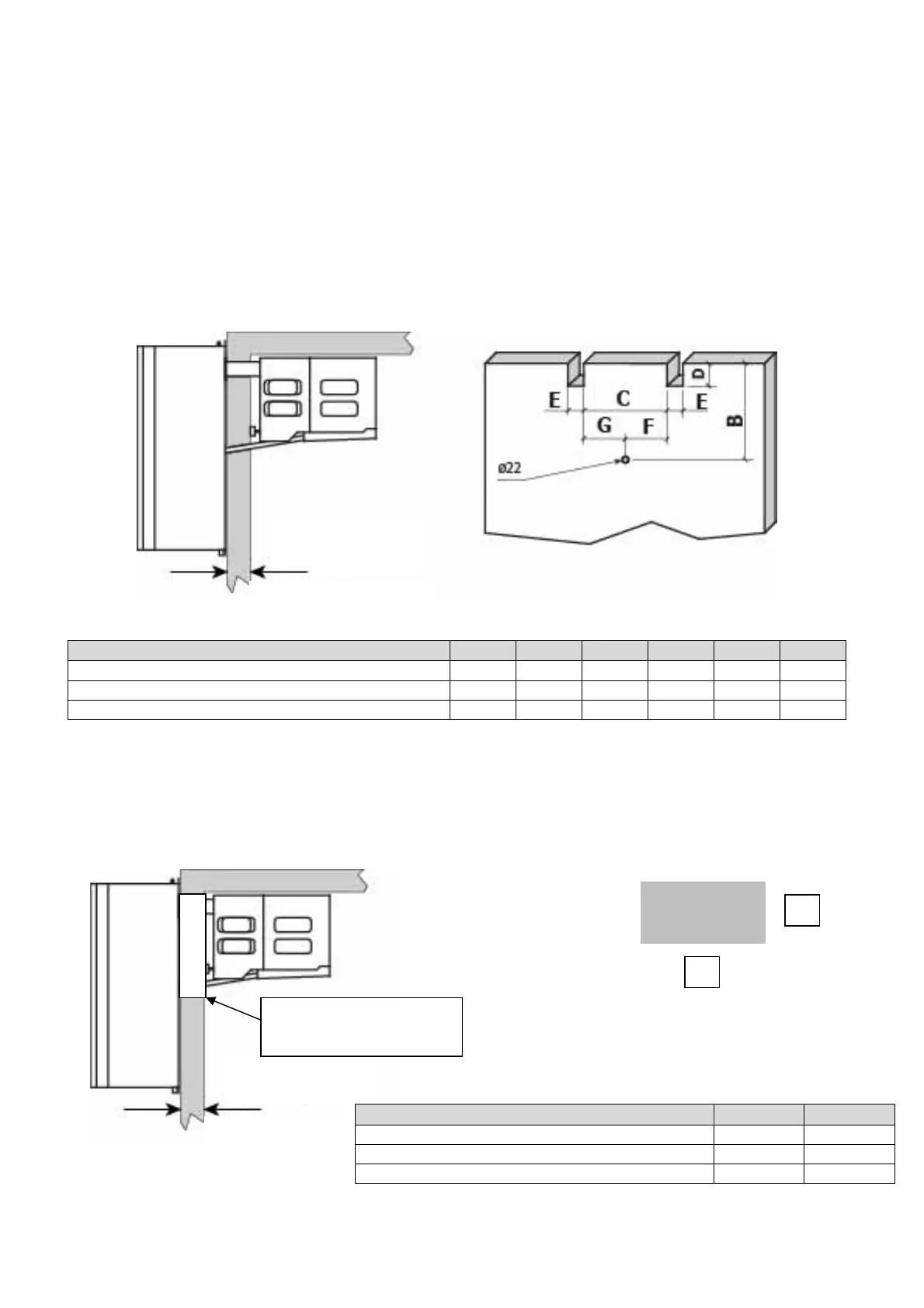

E’ necessario, prima del posizionamento dell’unità, eseguire i tagli ed i fori sulla cella come da figura.
Fissare l’unità con le apposite viti. Posizionare quindi l’unità sulla cella. Fissare l’ unita portando le staffe di
bloccaggio , a ridosso della parete cella , stringere le viti . Eseguire il collegamento fra lo scarico della bacinella
evaporatore e la vaschetta evaporazione acqua di condensa, utilizzando il tubo fornito con l’unità.
Mod. B C D E F G
LMSMD030-050-060-075-100/LMSLN100-120-170 324 295 80 55 147,5 147,5
LMSMD102-120-122-130 / LMSLN172-200 324 595 80 55 297,5 297,5
LMSMD150-200 / LMSLN300 400 542 65 85 271 271
Versione con tampone (optional):
A) Praticare un foro, sulla parete della cella, di dimensioni idonee, vedi figura.
B) Posizionare l’unità sulla cella infilando dall’esterno la parte evaporante nel foro cella
preventivamente predisposto.
C) Fissare l’unità con le apposite viti
Max 120
Max 120
Iniettare silicone su tutto
il perimetro del tampone
H
I
Foro
Mod. H I
LMSMD030-050-060-075-100/LMSLN100-120-170 425 335
LMSMD102-120-122-130 / LMSLN172-200 725 335
LMSMD150-200 / LMSLN300 725 475
