8
6.4 Spazi liberi di rispetto
Al fine di consentire un uso corretto della macchina e permettere un'agevole manutenzione della stessa, in
condizioni di sicurezza, si prevede che l'installazione avvenga in una posizione che rispetti gli spazi liberi minimi per
l'apertura della macchina

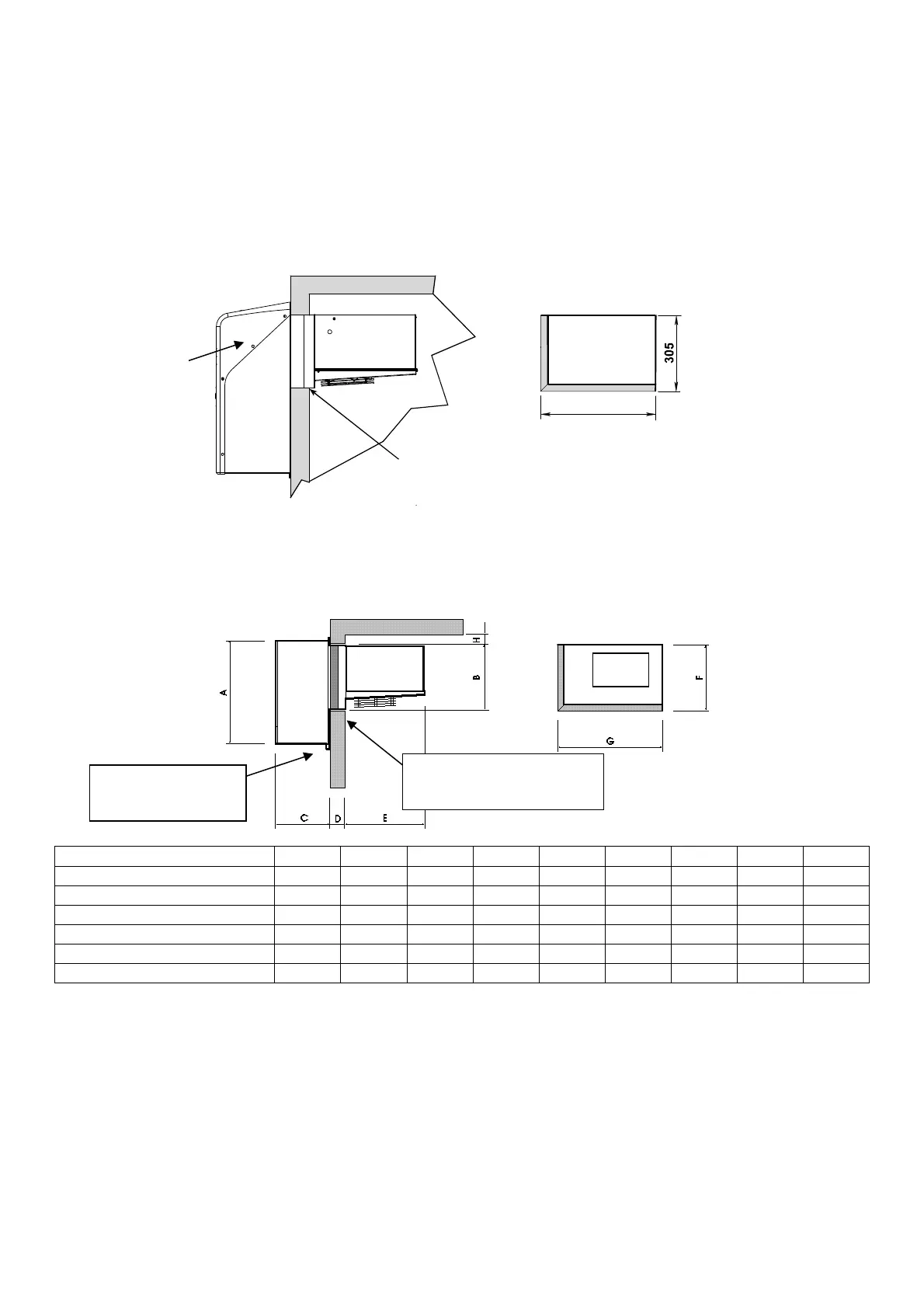

6.5 Montaggio
Praticare un foro, sulla parete della cella, di dimensioni idonee, vedi figura.
-Iniettare silicone su tutto il perimetro del tampone.
Sul lato superiore eseguire l’operazione prima del posizionamento.
-Inject silicone all around the panel opening.
Apply silicone on the upper side before positioning the unit.
-Injecter de la silicone sur tout le périmètre du tampon.
Sur la partie supérieure injecter avant de fixer l’Uniblock.
-Silikon auf den ganzen Öffnungsumfang einspritzen.
Bevor der Uniblock eingebaut wird, dieses Verfahren auf der Oberseite ausführen.
-Inyectar silicona sobre todo el perimetro del agujero.
Sobre la parte superior se coloca antes de situar el Uniblock.
425
-Foro
-Hole
-Trou
-Loch
-Agujero
A B C D E F G H I
LMD MF075/LF170 705 300 305 100 420 305 425 100 10
LMD MF100-120/LF200 695 300 305 100 420 305 725 100 10
LMD MF230/LF350 800 470 400 120 580 475 725 100 10
LMD MF350/LF500 857 470 440 120 580 480 1130 100 18
LMD MF400-600/LF600-750 857 500 440 120 850 510 1600 100 22
LMD MF750/LFM000 857 570 490 120 970 580 1640 100 22
A) Posizionare l’unità sulla cella infilando dall’esterno la parte evaporante nel foro cella
preventivamente predisposto.
B) Fissare l’unità con le apposite viti
C) Collegare allo scarico dell’acqua di condensa, posto nella parte inferiore dell’unità
condensante, un tubo per l’evacuazione dell’acqua.
N.B.: Per il montaggio dell’unità (solo per i modelli LMD MF075/LF170) é necessario smontare il
frontale A.
Iniettare silicone su tutto
il perimetro del tampone.
Foro
Scarico acqua di
condensa D (I)
A
