6.4 Vrije ruimte
Laat bij de plaatsing van de unit voldoende ruimte vrij om de unit in veilige omstandigheden te kunnen
openen, correct te kunnen gebruiken en gemakkelijk te kunnen onderhouden.
6.5 Montage
A)

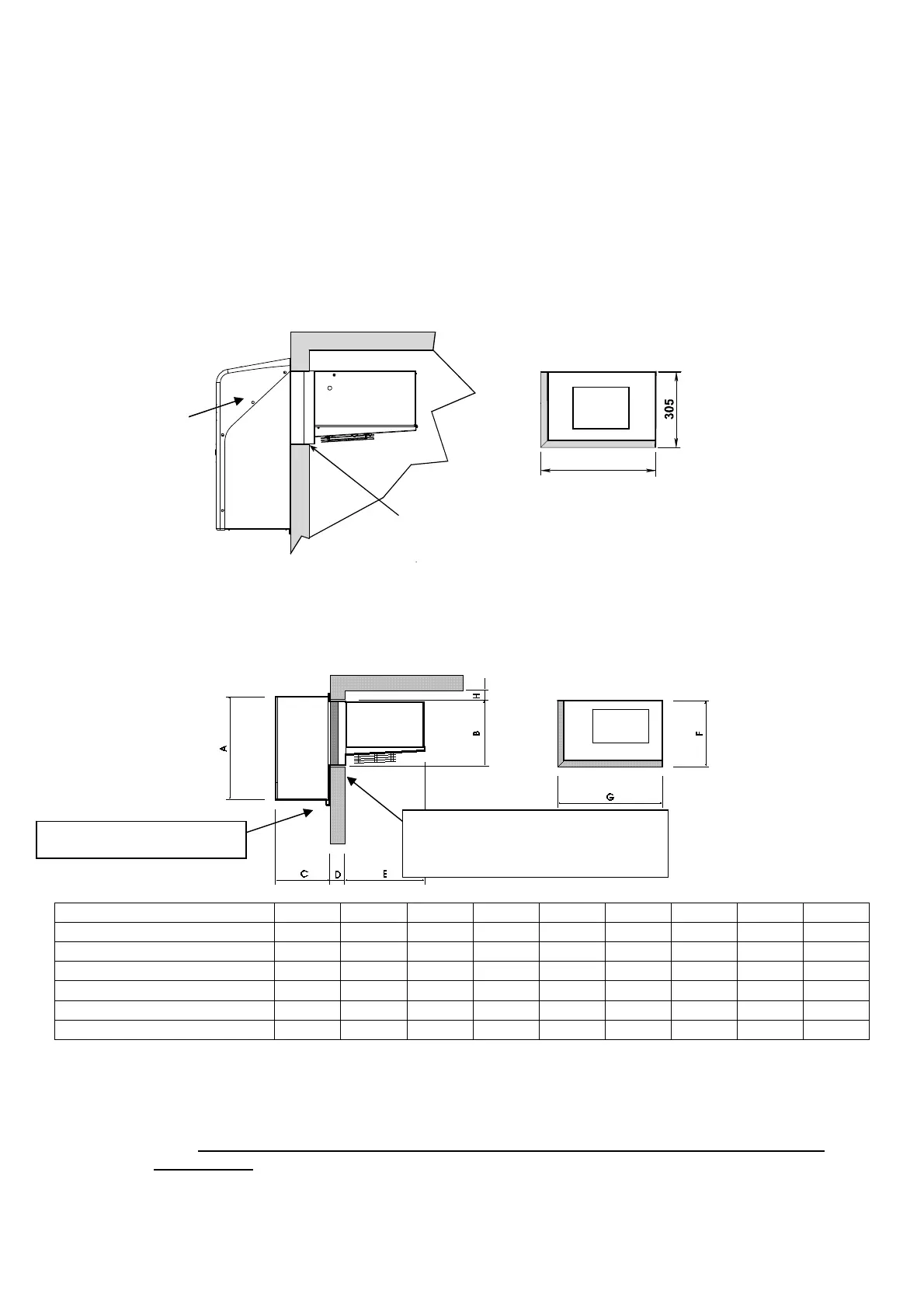

Maak een opening met geschikte afmetingen in de muur van de koelruimte (zie
afbeelding).
-Iniettare silicone su tutto il perimetro del tampone.
Sul lato superiore eseguire l’operazione prima del posizionamento.
-Inject silicone all around the panel opening.
Apply silicone on the upper side before positioning the unit.
-Injecter de la silicone sur tout le périmètre du tampon.
Sur la partie supérieure injecter avant de fixer l’Uniblock.
-Silikon auf den ganzen Öffnungsumfang einspritzen.
Bevor der Uniblock eingebaut wird, dieses Verfahren auf der Oberseite ausführen.
-Inyectar silicona sobre todo el perimetro del agujero.
Sobre la parte superior se coloca antes de situar el Uniblock.
425
-Foro
-Hole
-Trou
-Loch
-Agujero
A B C D E F G H I
LMD MF075/LF170 705 300 305 100 420 305 425 100 10
LMD MF100-120/LF200 695 300 305 100 420 305 725 100 10
LMD MF230/LF350 800 470 400 120 580 475 725 100 10
LMD MF350/LF500 857 470 440 120 580 480 1130 100 18
LMD MF400-600/LF600-750 857 500 440 120 850 510 1600 100 22
LMD MF750/LFM000 857 570 490 120 970 580 1640 100 22
B) Plaats de unit op de muur van de koelruimte door het verdampergedeelte in de opening te
steken.
C) Zet de unit met de meegeleverde schroeven vast.
Opmerking: Haal voorpaneel A weg alvorens de unit te plaatsen (alleen voor modellen LMD
MF075/LF170)
Injecteer silicone helemaal rond de
opening van het paneel om deze
luchtdicht te maken
Gat
Condensafvoerleiding D (I)
A
Gat
