47
6.4 Freiräume
Für einen korrekten Einsatz der Maschine sowie für eine unkomplizierte Wartung unter
Sicherheitsbedingungen ist vorgesehen, dass die Installation in einer Position ausgeführt wird, bei der die
Mindestfreiräume für die Öffnung der Maschine eingehalten werden.
6.5 Montage

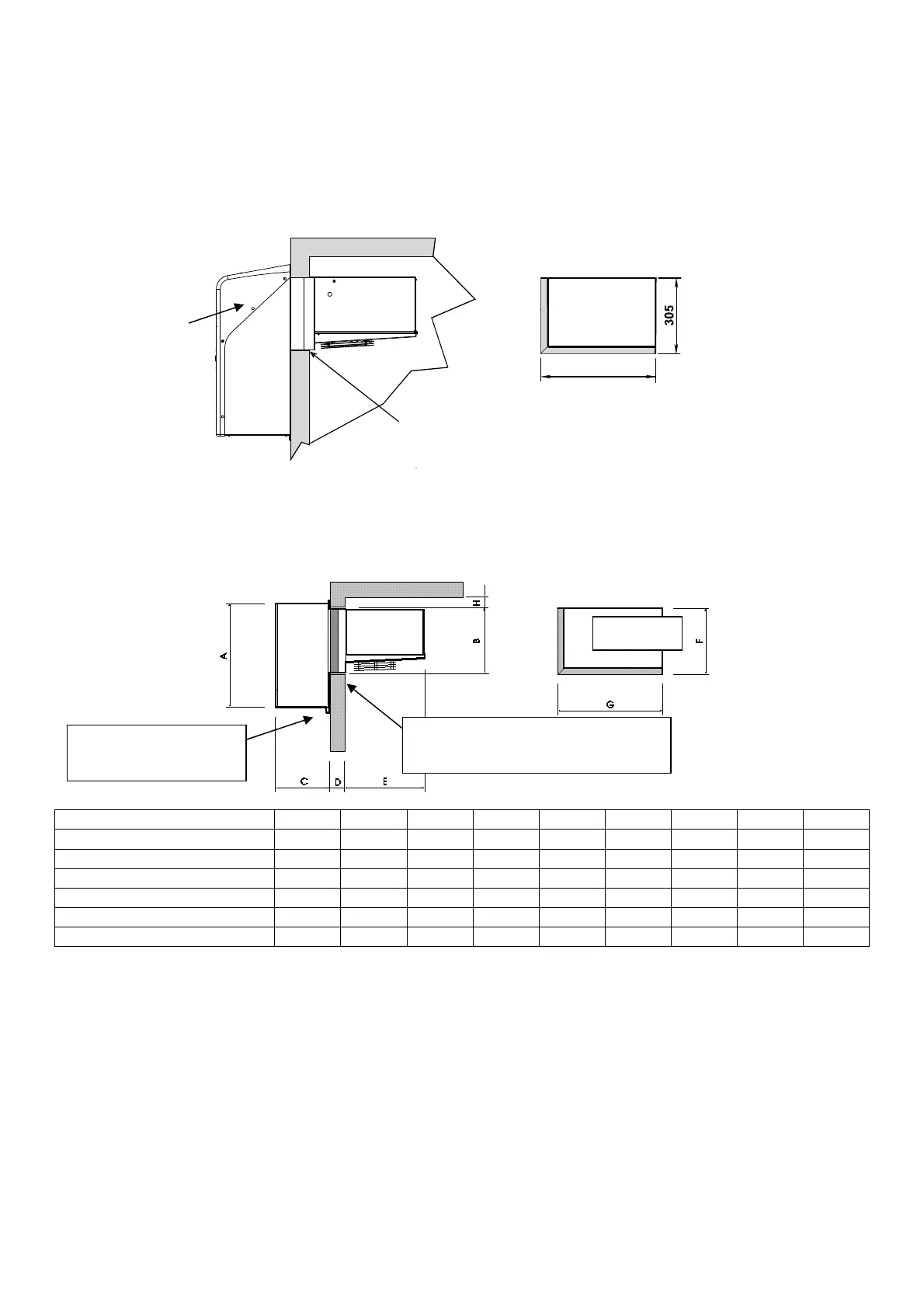

Eine entsprechend große Bohrung auf der Zellenwand ausführen, siehe Abbildung.
-Iniettare silicone su tutto il perimetro del tampone.
Sul lato superiore eseguire l’operazione prima del posizionamento.
-Inject silicone all around the panel opening.
Apply silicone on the upper side before positioning the unit.
-Injecter de la silicone sur tout le périmètre du tampon.
Sur la partie supérieure injecter avant de fixer l’Uniblock.
-Silikon auf den ganzen Öffnungsumfang einspritzen.
Bevor der Uniblock eingebaut wird, dieses Verfahren auf der Oberseite ausführen.
-Inyectar silicona sobre todo el perimetro del agujero.
Sobre la parte superior se coloca antes de situar el Uniblock.
425
-Foro
-Hole
-Trou
-Loch
-Agujero
A B C D E F G H I
LMD MF075/LF170 705 300 305 100 420 305 425 100 10
LMD MF100-120/LF200 695 300 305 100 420 305 725 100 10
LMD MF230/LF350 800 470 400 120 580 475 725 100 10
LMD MF350/LF500 857 470 440 120 580 480 1130 100 18
LMD MF400-600/LF600-750 857 500 440 120 850 510 1600 100 22
LMD MF750/LFM000 857 570 490 120 970 580 1640 100 22
A) Das Aggregat auf der Zelle positionieren, dazu das Verdampferteil von außen in die Bohrung
in der Zelle einsetzen.
B) Das Aggregat mit den entsprechenden Schrauben befestigen.
C) Eine Wasserabflussleitung an den Kondenswasserabfluss am unteren Teil der
Kondensierungseinheit anschließen.
Anmerkung: Zur Montage der Geräte muss die Vorderseite A abmontiert werden. (Dies gilt nur
für die Modelle LMD MF075/LF170).
Silikon in den gesamten Umfang
des Stopfens einfügen.
Bohrung
Kondenswasserabfluss
D (I)
A
