3 Über die Einheit und Optionen
Betriebsanleitung
34
LMCEY1A/W + LMCEY2A/W
Daikin LMC
4P753996-1 – 2024.06
LMCEY1W12AVM01
LMCEY2W19+25AYE01
LMCEY2A19AYE01
1,98kW
(a)
2 Luftgekühlt
LMCEY2A25AYE01
2,57kW
(a)
2 Luftgekühlt
LMCEY1W12AVM01
1,23kW
(b)
1 Wassergekühlt
(c)
LMCEY2W19AYE01
1,96kW
(b)
2 Wassergekühlt
(d)
LMCEY2W25AYE01
2,60kW
(b)
2 Wassergekühlt
(e)
(a)
Kühlleistung bei Nenn-Leerstand nach EN17432
(Raumlufttemperatur 0°C, Außenlufttemperatur 32°C).
(b)
Kühlleistung bei Nenn-Leerstand nach EN17432
(Innentemperatur 0°C, Wassereintrittstemperatur 30°C,
Wasseraustrittstemperatur 35°C).
(c)
Nenndurchfluss des Wassers: 5,7 l/min.
(d)
Nenndurchfluss des Wassers: 8,3 l/min.
(e)
Nenndurchfluss des Wassers: 11,6 l/min.
In diesem Dokument wird LMCEY1A13AVM01 für luftgekühlte
Modelle angegeben und/oder für wassergekühlte Modelle
LMCEY1W12AVM01. Es sei denn, es besteht die Notwendigkeit, die
Modelle getrennt zu behandeln.
Nomenklatur der Produkte
ML ES Y 1 A
0 9
A V M
0 1
a
b c d e f g
h
i j k
a Produkt-Kategorie
▪ L = Kälteerzeugung
b
Baureihe Einheit-Typ
▪ M = Monoblock mit Invertertechnologie
c
Art der Installation
▪ S = Wand
▪ C = Decke
d
Kühlraum-Arbeitsbereich
▪ E = Mehrere Temperaturen (MT & LT)
e
Kältemittel
▪ Y = R290
f
Anzahl der Kältemittelkreisläufe
▪ 1 oder 2
g
Art der Kondensation
▪ A = Luft
▪ W = Wasser
h
Leistungsindex
▪ Maximale Kühlleistung der Einheit bei MT bei Nenn-
Bedingungen gemäß der Norm EN17432:
▪ Luftgekühlte Version:
Ta=32°C / Tc=0°C | kW × 10
▪ Wassergekühlte Version:
Tw
IN
=30°C / Tc=0°C | kW × 10
i
Wesentliche Designänderung / Produktdifferenzierung
▪ A = CE zertifiziert (Europa)
▪ ...
j
Stromversorgung
▪ VM = 220240 V, 1P+N 50 Hz &
220230 V, 1P+N 60 Hz
▪ YE = 380415 V, 3P+N 50 Hz &
400440 V, 3P+N 60 Hz
k
Code für die Option (kleinere BOM-Änderungen / Batch-
Definition)
▪ 01 = Basisversion
3.3 Sicherheitssysteme
WARNUNG
Das Entfernen von Schutzvorrichtungen während des
Betriebs ist absolut verboten. Sie wurden entwickelt, um
die Sicherheit des Bedieners zu gewährleisten.
In diesem Dokument wird LMCEY1A13AVM01 für luftgekühlte
Modelle angegeben und/oder für wassergekühlte Modelle
LMCEY1W12AVM01. Es sei denn, es besteht die Notwendigkeit, die
Modelle getrennt zu behandeln.
Mechanische Sicherheitseinrichtungen:
▪ Fest angebrachter oberer und seitlicher Schutz für Verdampfer
und Verflüssiger, die zur Verriegelung durch Schrauben gesichert
sind.
Elektrische Sicherheitseinrichtungen:
▪ Hochdruckschalter zum Schutz gegen zu hohen Druck, mit
automatischer Rückstellung.
▪ Alarm:
Bei Auftreten eines Alarms ertönt ein Summer oder ein
Alarmlämpchen leuchtet auf (wenn die Option installiert ist) (siehe
"4Benutzerschnittstelle"[435]).
▪ Sicherungen im Elektroschaltkasten.
▪ Ein magneto-thermischer Schutzschalter für den Überstromschutz
und ein Fehlerstromschutzschalter für den Erdschluss-/
Fehlerstromschutz (MUSS vor Ort installiert werden).

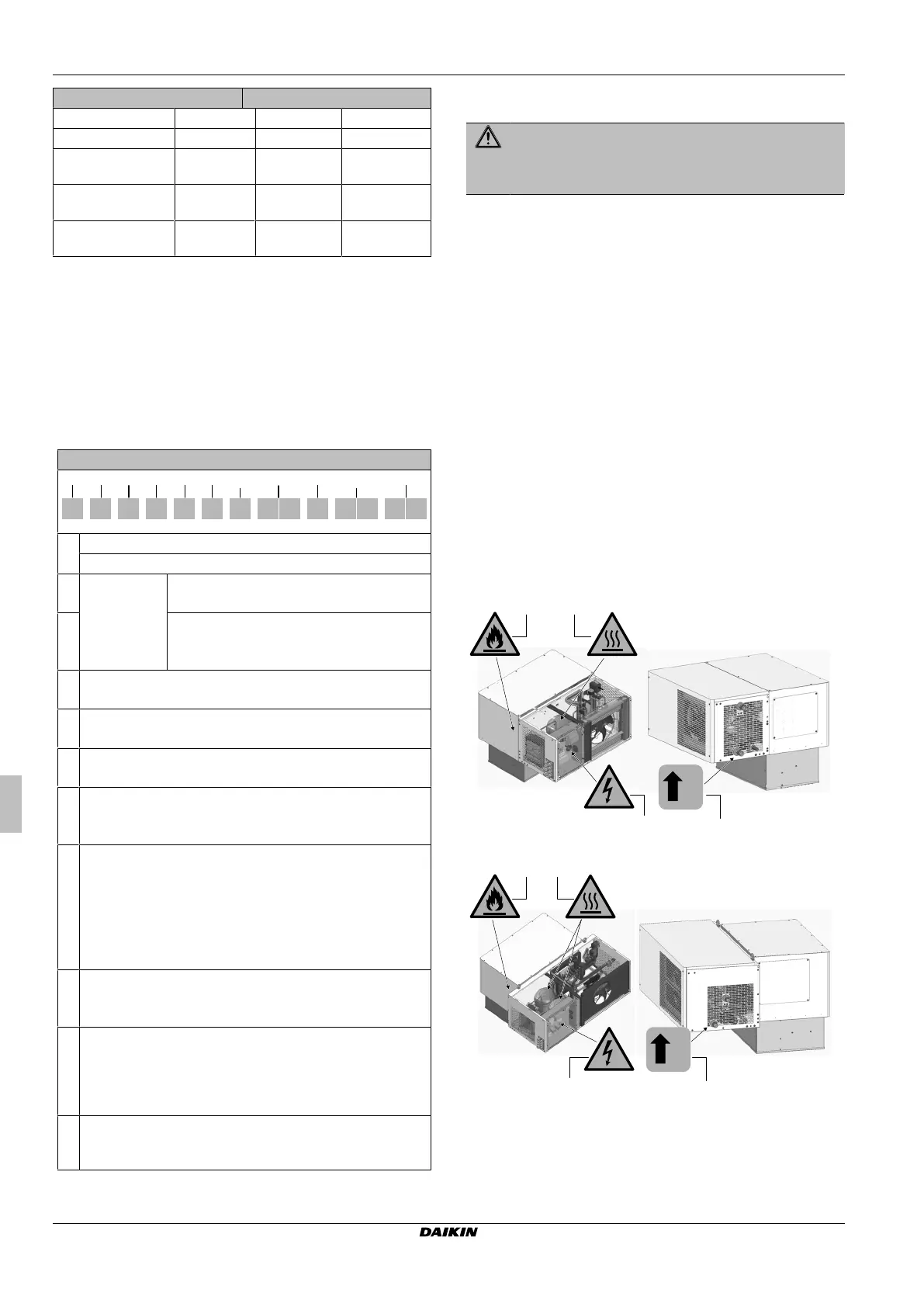

3.4
Position von Sicherheitssymbolen
LMCEY1A/W
IN
ba
cd
LMCEY2A/W
IN
ba
cd
a
Entzündliche Materialien
b
Thermische Gefahr
c
Anzeige von Wasserzulauf (nur LMCEY1W+LMCEY2W)
d
Gefahr durch elektrische Spannung
