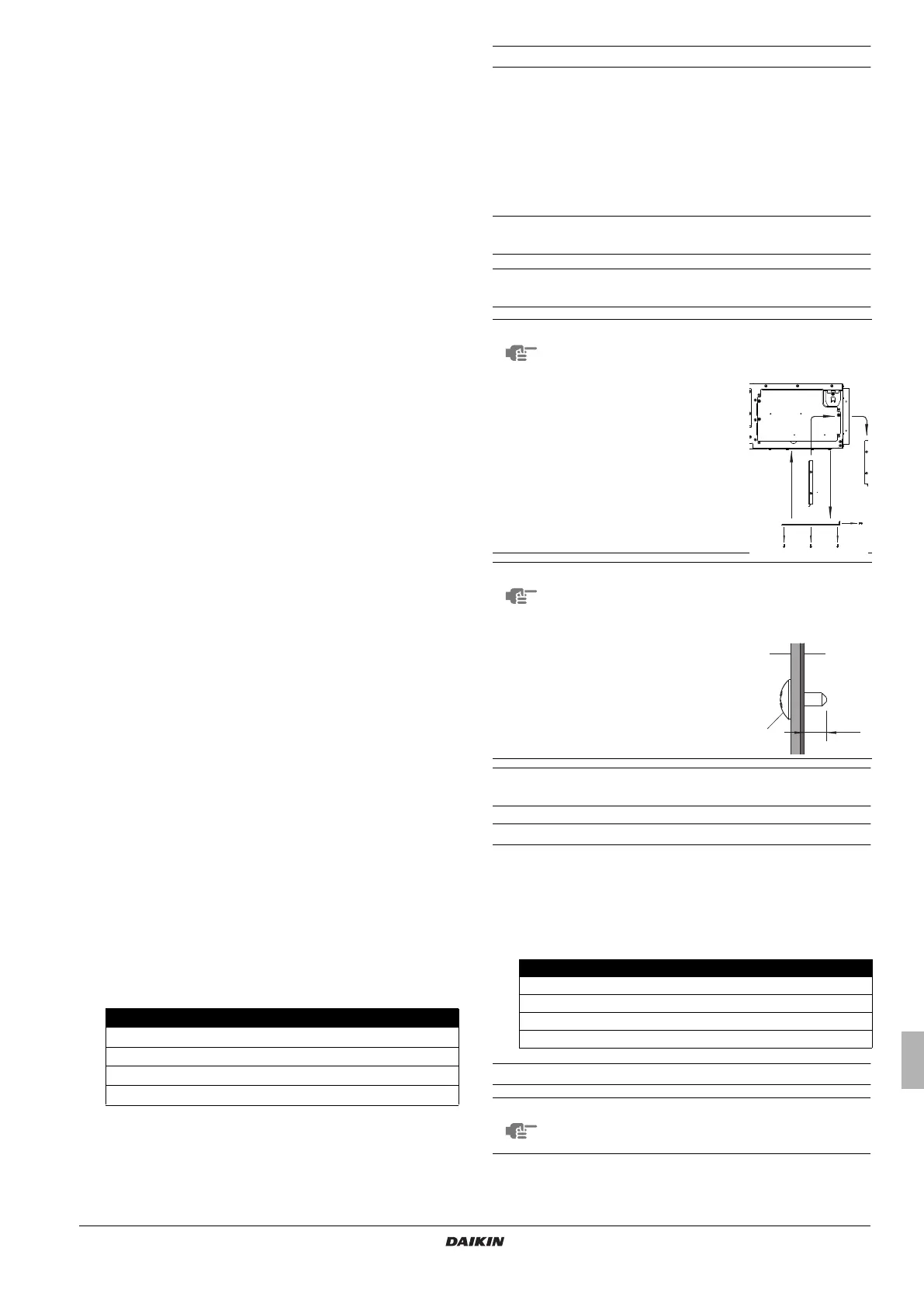

3
Seleção do local de instalação
(Consulte figura 1 e figura 2)
1 Selecione um local de instalação onde sejam cumpridas as
seguintes condições e que esteja em conformidade com
a aprovação do cliente.
- Onde uma boa distribuição de ar possa ser assegurada.
- Onde não haja bloqueios na passagem de ar.
- Onde a água condensada possa ser drenada
adequadamente.
- Onde não seja percetível uma inclinação do teto falso.
- Onde haja espaço suficiente para manutenção e reparação.
- Onde não haja risco de fugas de gás inflamável.
- O equipamento não se destina a ser utilizado em atmosferas
potencialmente explosivas.
- Onde a instalação da tubulação entre as unidades interna
e externa seja possível dentro do limite permitido. (Consulte
o manual de instalação da unidade de exterior.)
- Instale as unidades de interior e de exterior, os cabos de
alimentação e os condutores de ligação pelo menos a
1 metro de distância de televisores e rádios para prevenir
a interferência de imagem e ruídos nestes aparelhos.
(Dependendo das condições de geração das ondas
elétricas, poderá haver geração de ruídos mesmo que
a distância de 1 metro seja respeitada.)
- Quando instalar o kit do controlo remoto sem fios, a distância
entre o controlo remoto sem fios e a unidade de interior
poderá ser inferior se existirem luzes fluorescentes
eletricamente ativas na divisão. A unidade de interior deve
ser instalada o mais longe possível das luzes fluorescentes.
- Não coloque objetos, sensíveis à humidade, diretamente por
baixo das unidades interior ou de exterior. Em certas
condições, a condensação na unidade principal ou nos tubos
de refrigerante, a sujidade no filtro do ar ou os resíduos no
dreno podem provocar pingos de água, estragando ou
danificando o objeto em causa.
2 Certifique-se de que é instalada uma barreira de proteção no
lado de saída de ar e de sução de ar para evitar que se toque
nas pás do ventilador ou no permutador de calor.
A proteção deve estar em conformidade com os regulamentos
europeus e nacionais relevantes.
3 Utilize parafusos de suspensão para a instalação. Verifique se o
teto é suficientemente forte para suportar o peso da unidade de
interior. Se existir algum risco, reforce o teto antes de instalar
a unidade.
Preparação antes da instalação
1 Relação entre a abertura do teto até à unidade e a posição dos
parafusos de suspensão. (Ver figura 5)
Para instalação, escolha uma das possibilidades, conforme listado.
Sução traseira normal (Ver figura 6a)
Instalação com a conduta traseira e a abertura de assistência
da conduta (Ver figura 6b)
Instalação com a conduta traseira, sem abertura de
assistência da conduta (Ver figura 6c)
Montar o painel de entrada de ar com uma ligação de tela
(Ver figura 7a)
Montar diretamente o painel de entrada de ar (Ver figura 7b)
Sução inferior (Ver figura 7c)
1 Espaço de serviço
2 Tubo de drenagem
3 Orifício de ligações elétricas da fonte de alimentação
4 Orifício de ligações elétricas de transmissão
5 Saída de drenagem de manutenção
6 Tubo de gás
7 Tubo de líquido
Modelo A (mm) B (mm)
15~32 550 588
40~50 700 738
63~80 1000 1038
100~125 1400 1438
1 Unidade de interior
2 Tubo
3 Dimensões do parafuso de suspensão (x4)
4 Distância das dimensões do parafuso de suspensão
1 Superfície do teto
2 Abertura do teto
3 Painel de acesso de assistência (acessório opcional)
4 Filtro de ar
5 Conduta de entrada de ar
6 Abertura de assistência de conduta
7 Placa intercambiável
NOTA
Antes da instalação da unidade (em caso de
instalação com conduta, mas sem conduta traseira):
modifique a posição dos filtros de ar.
1 Retire o(s) parafuso(s) da
parte exterior da unidade
2 Remova a placa
intercambiável
3 Retire o(s) filtro(s) de ar da
parte interior da unidade
4 Reinstale a placa
intercambiável
NOTA
Ao instalar uma conduta de entrada de ar, selecione
parafusos de fixação com uma saliência máxima de
5 mm no interior da flange, para proteger o filtro de ar
de danos durante a manutenção do filtro.
1 Conduta de entrada de ar
2 Interior da flange
3 Parafuso de fixação
1 Superfície do teto
2 Abertura do teto
3 Painel de entrada de ar (acessório opcional)
4 Unidade de interior (lado traseiro)
5
Ligação de tela para painel de entrada de ar (acessório opcional)
Modelo A (mm)
15~32 610
40~50 760
63~80 1060
100~125 1460
NOTA
A unidade pode ser utilizada com sução inferior
substituindo a placa intercambiável pela placa de
fixação do filtro de ar.
1 Placa de fixação do filtro de ar com filtro(s) de ar
2 Placa intercambiável
1
2
4
3
12
3
≤5 mm
