Per prima cosa effettuare i collegamenti elettrici come indicato in
"Messa in opera dei collegamenti elettrici" a pagina 7, e configurare il
telecomando come spiegato in "Esempio di collegamento e
impostazione del telecomando" a pagina 8.
Al termine della posa dei collegamenti elettrici
Controllare il flusso di scarico durante il funzionamento di
RAFFREDDAMENTO, spiegato in "Prova di funzionamento" a pagina 11.
Se la posa dei collegamenti elettrici non è terminata
Rimuovere il coperchio del quadro elettrico e collegare
l'alimentazione e il telecomando ai morsetti. (Far riferimento
a "Messa in opera dei collegamenti elettrici" a pagina 7 per attaccare
e staccare i cavi nel quadro elettrico). (Vedere figura 12 e figura 14)
Premere il tasto di ispezione/prova di funzionamento sul
telecomando. L'unità accede alla modalità della prova di funzionamento.
Premere il pulsante selettore modalità di funzionamento fino a
selezionare il funzionamento della ventola . Quindi premere il
pulsante acceso/spento . La ventola dell'unità interna e la pompa di
scarico si avviano. Verificare che l'acqua venga scaricata dall'unità.
Premere per tornare alla prima modalità.
Messa in opera dei collegamenti elettrici
Istruzioni generali
L'installazione dei componenti elettrici e i collegamenti in loco
devono essere effettuati da un elettricista qualificato e in
conformità con le normative europee e nazionali vigenti in materia.
Usare esclusivamente conduttori di rame.
Seguire lo "Schema collegamenti elettrici" fissato sul corpo
dell'unità per collegare l'unità esterna, le unità interne e il
telecomando. Per i dettagli su come agganciare il telecomando,
fare riferimento a "Manuale di installazione del telecomando".
Tutti i collegamenti devono essere eseguiti da un elettricista
autorizzato.
Inserire un interruttore di dispersione a terra e un fusibile nella
linea di alimentazione.
In conformità alle normative locali e nazionali vigenti in materia,
il circuito elettrico fisso deve essere dotato di un interruttore
generale o comunque di altri dispositivi per lo scollegamento
che permetta la separazione dei contatti di tutti i poli.
Notare che il funzionamento riparte automaticamente se
l'alimentazione principale viene spenta e accesa di nuovo.
Far riferimento al manuale di installazione fornito con l'unità
esterna per la dimensione del cavo elettrico di alimentazione
collegato all'unità esterna, la capacità dell'interruttore salvavita,
del fusibile e le istruzioni per i collegamenti.
Accertarsi di effettuare la messa a terra del climatizzatore.
Non collegare il cavo di terra a:
- tubi del gas: potrebbero causare esplosioni in caso di perdite
di gas.
- cavi telefonici o parafulmini: potrebbero causare alti
potenziali di tensione anormali nella terra, durante temporali
con fulmini.
- tubazioni idrauliche: se si utilizzano tubi di vinile rigido, non vi
è alcun effetto di messa a terra.
Fare in modo che il filo di collegamento a terra
tra il punto di scarico e il terminale sia più lungo
degli altri cavi.
Accertarsi che la forma del cavo di alimentazione
e degli altri cavi che si inseriscono nell'unità sia
come mostrato in questa figura.
Tutti i fili che entrano nell'unità dovranno essere
serrati con delle fascette (accessori).
Per bloccare l'ingresso del quadro comandi
usare del sigillante lungo, come mostrato in
figura 12.
Caratteristiche elettriche
MCA: Min. circuit Amps (Amperaggio min. circuito) (A)
MFA: Max. Fuse Amps (Amperaggio max fusibile) (A)

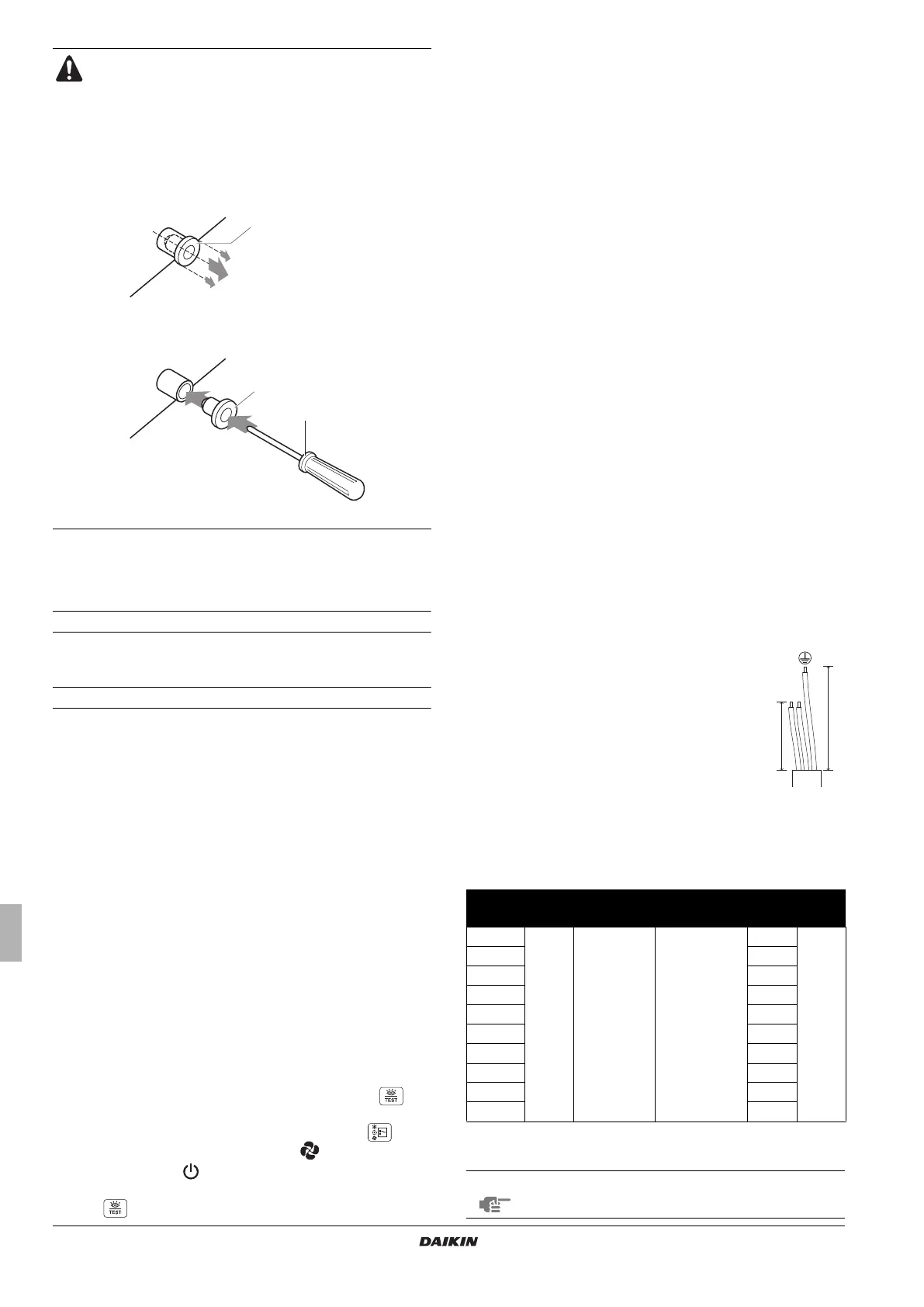

Precauzioni per la presa di scarico
Non rimuovere il tappo del tubo di scarico. Possibili perdite
d'acqua.
L'uscita di scarico si usa solo per scaricare l'acqua quando
non si utilizza la pompa di scarico, oppure prima della
manutenzione. Mettere e togliere il tappo di scarico con
delicatezza. Una forza eccessiva potrebbe deformare la
presa di scarico della bacinella di drenaggio.
Estrarre il tappo
Non agitare su e giù il tappo di scarico
Spingere il tappo
Inserire il tappo e spingerlo con un cacciavite a croce
1 Coperchio del quadro elettrico
2 Porta dei cavi di collegamento
3 Porta dei cavi di alimentazione
4 Schema elettrico
5 Quadro elettrico
6 Fermo di plastica
7 Collegamento del telecomando
8 Scheda dei terminali per i cavi di collegamento
9 Cavi di alimentazione
10 Scheda PCB interna 1
11 Scheda dei terminali di alimentazione
12 Cavi di collegamento tra le unità
13 Scheda PCB interna 2
14 Sigillante lungo
15 Collegamento elettrico
1
1 Tappo di scarico
1
2
1 Tappo di scarico
2 Cacciavite a croce
Modello Hz Volt
Range di
tensione
Alimentazione
MCA MFA
15
50/60 220-240/220 ±10%
0,4
16 A
20 0,4
25 0,4
32 0,4
40 0,8
50 0,8
63 0,9
80 1,0
100 1,5
125 2,0
NOTA
Per i dettagli, fare riferimento a "Dati elettrici" nel
manuale dei dati tecnici.
A
B
A<B
LN
