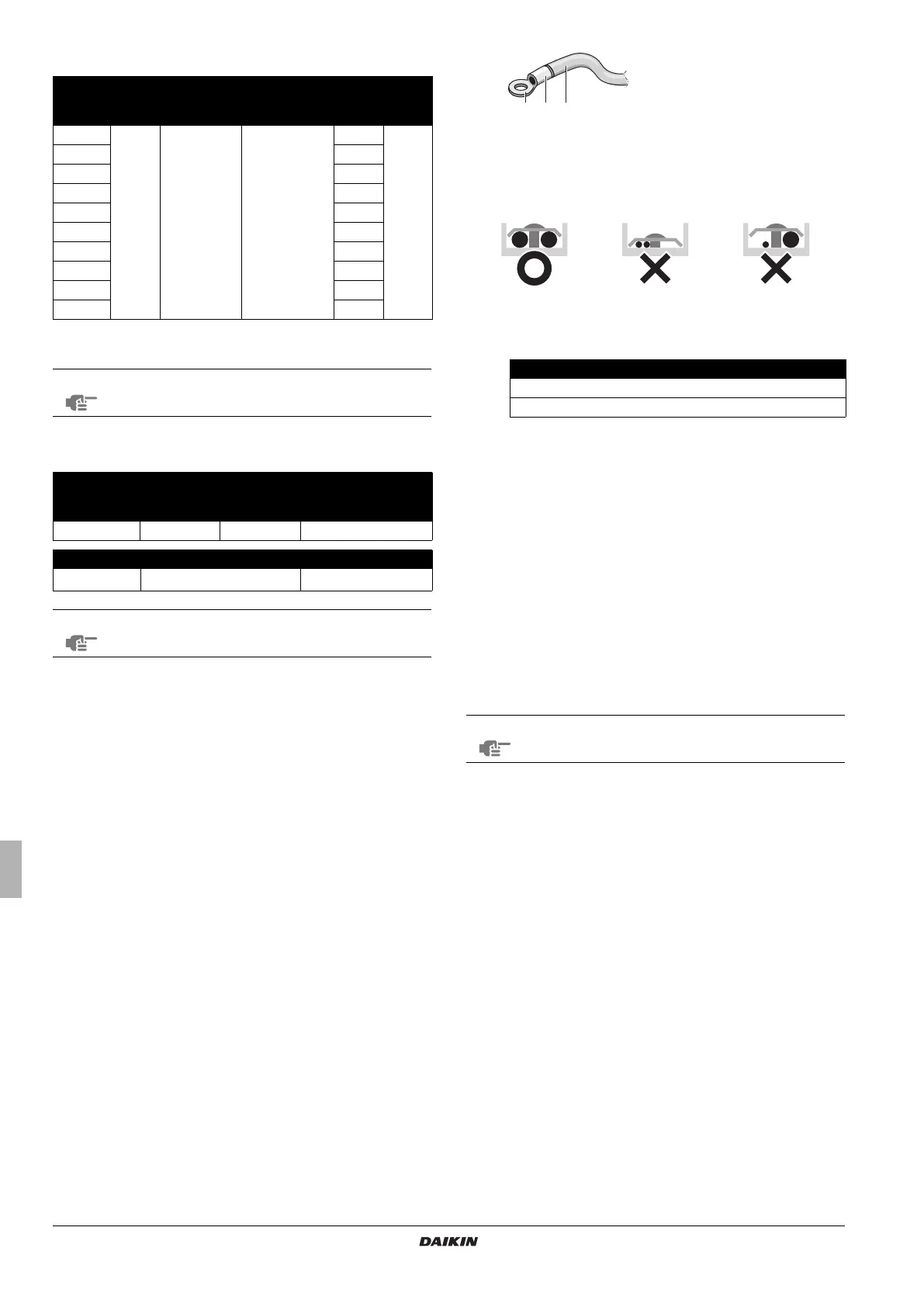

8
Características eléctricas
MCA: amperaje mínimo del circuito (A)
MFA: amperaje máximo del fusible (A)
Especificaciones de los fusibles y cables no suministrados
La longitud permitida para el cableado de transmisión entre la unidad
interior y la unidad exterior, y entre la unidad interior y el control
remoto es:
1. Unidad exterior - unidad interior: máx. 1000 m (longitud total del
cableado: 2000 m)
2. Unidad interior - control remoto: máx. 500 m
Ejemplo de cableado y configuración del
controlador remoto
Conexión del cableado
Retire la cubierta de la caja de interruptores, como se muestra en la
figura figura 12 y realice las conexiones.
Precauciones
1. Respete las notas mencionadas abajo cuando haga el cableado
al bloque de terminales de alimentación eléctrica.
• Utilice un terminal de tipo engaste redondo en el manguito
aislante para la conexión al bloque de terminales al realizar
el cableado de las unidades. Cuando no tenga ninguno
a mano, siga las instrucciones indicadas a continuación.
• No conecte cables de distinto calibre a un mismo terminal de
toma de corriente. (Una conexión floja puede provocar un
sobrecalentamiento.)
• Al conectar cables del mismo calibre, hágalo según lo
indicado en la figura.
Utilice el cable eléctrico especificado. Conecte el cable al
terminal de forma segura. Fije el cable sin aplicar una fuerza
excesiva sobre el terminal. Aplique los pares de apriete
descritos en la siguiente tabla.
• Al colocar la tapa de la caja de controles, tenga cuidado para
no aplastar ningún cable.
• Tras realizar todas las conexiones del cableado, rellene los
huecos de los orificios de cableado de la carcasa con masilla
o material sellante (no incluido), para impedir que penetren
en la unidad animales pequeños o suciedad, p64-ya que podrían
provocar cortocircuitos en la caja de controles.
2. No conecte cables de distinto calibre a un mismo terminal de
toma de tierra. Si las conexiones quedan sueltas, la protección
podría deteriorarse.
3. Los cables del controlador remoto y cables que conectan las
unidades deben instalarse a por lo menos 50 mm del cableado
de alimentación. Si no respeta esta guía puede provocar un mal
funcionamiento debido a ruido eléctrico.
4. Para el montaje del cableado del controlador remoto, consulte el
"Manual de instalación del controlador remoto" suministrado con
el controlador remoto.
5. Nunca conecte el cableado de alimentación al cuadro de
terminales al realizar el cableado de transmisión. Este error
podría provocar daños en todo el sistema.
6.
Utilice solo los cables especificados y conecte los cables a los
terminales de forma segura. Asegúrese de que los cables no
ejerzan tensiones externas en los terminales. Mantenga los cables
ordenados para no obstaculizar el funcionamiento de otros
elementos, como por ejemplo la apertura de la cubierta de la caja
de interruptores. Asegúrese de que la tapa se cierra bien. Unas
conexiones incorrectas podrían causar sobrecalentamientos y, en
el peor de los casos, descargas eléctricas o incendios.
Procure que la corriente total del cableado cruzado entre las
unidades interiores sea inferior a 12 A. Derive la línea de la parte
externa del bloque de terminales de la unidad de acuerdo con los
estándares de los equipos eléctricos si se usan dos cables de
alimentación cuyo calibre sea superior a 2 mm
2
(Ø1,6).
El cable de derivación debe disponer de un recubrimiento que
ofrezca un grado de aislamiento igual o superior al del propio
cableado de toma de corriente.
Modelo Hz Voltios
Rango de
tensión
Suministro
eléctrico
MCA MFA
15
50/60 220-240/220 ±10%
0,4
16 A
20 0,4
25 0,4
32 0,4
40 0,8
50 0,8
63 0,9
80 1,0
100 1,5
125 2,0
NOTA
Para obtener más información, consulte "Datos
eléctricos" el libro de datos técnicos.
Cableado de alimentación
Modelo
Fusibles no
incluidos
Cable Tamaño
15~125 16 A H05VV-U3G Códigos locales
Modelo Cable Tamaño
15~125 Cable recubierto (2)
0,75-1,25 mm
2
NOTA
Para obtener más información, consulte "Ejemplo de
cableado" en la página 9.
1 Cubierta de la caja de interruptores
2 Entrada de cableado de baja tensión a la caja de interruptores
3 Entrada de cableado de alta tensión a la caja de interruptores
4 Diagrama de cableado
5 Caja de interruptores
Par de apriete (N•m)
Bloque de terminales del controlador remoto 0,79~0,97
Bloque de terminales de la toma de corriente 1,18~1,44
NOTA
El cliente tiene la posibilidad de seleccionar el
termistor del controlador remoto.
1 2 3
1 Terminal de tipo engaste
redondo
2 Fijar el manguito aislante
3 Cableado
4P391823-1A.book Page 8 Thursday, January 22, 2015 10:27 AM
