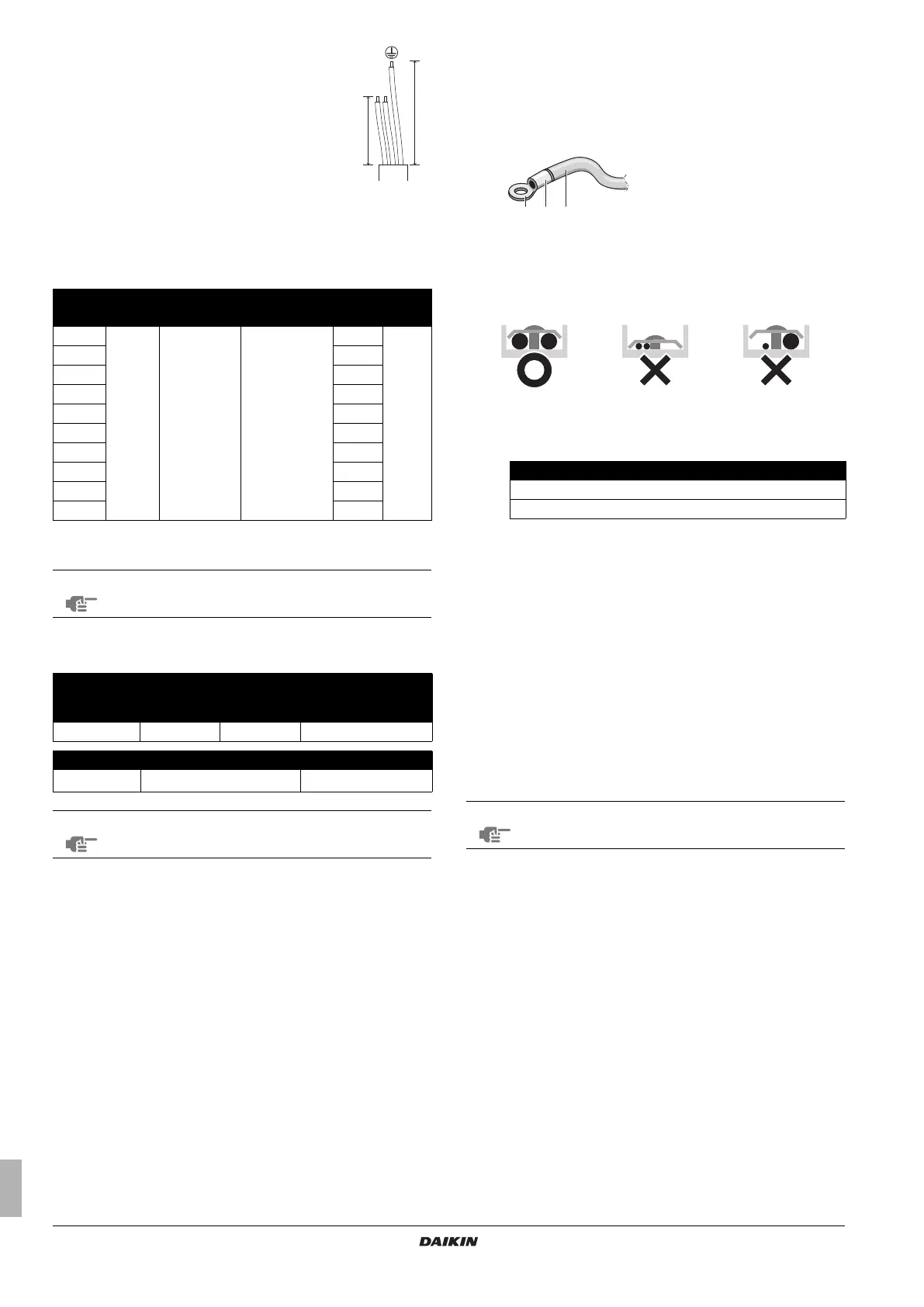

7
Çekme boşaltma elemanı ile terminal
arasındaki topraklama telinin diğer tellerden
uzun olduğundan emin olun.
Güç besleme kablosunun ve diğer kabloların
ünite girişinden önceki şekillerinin bu şekilde
gösterildiği gibi olduğundan emin olun.
Üniteye giren tüm kablolar mutlaka bağlantı
kelepçeleriyle (aksesuar) sabitlenmelidir.
Anahtar kutusu girişini tıkmak için uzun
sızdırmazlık parçasını (aksesuar) şekil 12'de
gösterildiği gibi kullanın.
Elektrik özellikleri
MCA: Min. devre Amp (A)
MFA: Maks. Sigorta Amp (A)
Sahada temin edilen sigorta ve kabloların özellikleri
İç ve dış üniteler arasında ve iç ünite ile uzaktan kumanda arasında
izin verilen iletim kablosu uzunluğu şu şekildedir:
1. Dış ünite - iç ünite: maks. 1000 m (toplam kablo uzunluğu:
2000 m)
2. İç ünite - uzaktan kumanda: maks. 500 m
Kablo bağlantı örneği ve uzaktan
kumandanın ayarlanması
Kabloların bağlanması
Anahtar kutusu kapağını şekil 12'te gösterildiği gibi açın ve
bağlantıları yapın.
Önlemler
1. Güç kaynağı terminal kartında kablolama yaparken aşağıdaki
notlara dikkat edin.
• Ünitelerin bağlanması için terminal bloğuna bağlantı
sırasında yalıtım bileziği için yuvarlak bükülü tipte bir terminal
kullanın. Bu mümkün değilse, aşağıdaki talimatları takip edin.
•Aynı güç besleme terminaline farklı büyüklükteki kablolar
bağlamayın. (Bağlantıdaki gevşeklikler aşırı ısınmaya neden
olabilir.)
•Aynı ölçüde kablolarını bağlarken, bağlantıyı aşağıdaki şekle
göre gerçekleştirin.
Belirtilen elektrik kablolarını kullanın. Kabloyu terminale
sağlam şekilde bağlayın. Terminale aşırı güç uygulamadan
kabloyu bastırarak sabitleyin. Aşağıdaki tabloya uygun bir tork
uygulayın.
• Kontrol kutusu kapağını takarken, hiçbir kablonun
sıkışmadığından emin olun.
• Tüm kablo bağlantıları gerçekleştirildikten sonra, gövde
kablo deliklerinde boşlukları macun veya yalıtım malzemesi
(sahada temin edilir) kullanarak kapatın, bu şekilde küçük
hayvanların veya pisliklerin dışarıdan üniteye girerek kontrol
kutusunda kısa devreye neden olmasını engellemiş
olursunuz.
2. Aynı topraklama terminaline farklı büyüklükteki kablolar
bağlamayın. Bağlantıdaki gevşeklikler korumayı zayıflatabilir.
3. Uzaktan kumanda kablosu ve üniteleri bağlayan kablolar güç
besleme kablosundan en az 50 mm uzağa döşenmelidir. Aksi
halde elektrik gürültüsüne bağlı olarak bozukluklar ortaya
çıkabilir.
4. Uzaktan kumanda kablosu için, uzaktan kumandayla birlikte
verilen "Uzaktan kumanda montaj kılavuzu"na bakı
n.
5. Güç besleme kablosunu kesinlikle iletim kablosu terminal
kartına bağlamayın. Bu hata, tüm sisteme zarar verebilir.
6.
Yalnızca belirtilen kabloları kullanın ve kabloları terminallere
sağlam şekilde bağlayın. Kabloların terminaller üzerinde harici
baskı uygulamadığından emin olun. Kabloları düzenli şekilde
döşeyin, böylece anahtar kutusu kapağı açılırken vb. diğer cihazları
engellememiş olursunuz. Kapağın sağlam şekilde kapandığından
emin olun. Yanlış veya eksik bağlantılar aşırı ısınmaya ve daha da
kötüsü elektrik çarpmasına veya yangına neden olabilir.
İç üniteler arasındaki geçiş kablosunun toplam akımını 12 A'nın
altında tutun. 2 mm
2
(Ø1,6) değerinin üzerinde bir ölüye sahip iki güç
kablosu kullanılıyorsa, ünite terminal bloğu dışındaki hattı elektrikli
cihaz standartlarına uygun olarak döşeyin.
Branşman, güç beslemesi kablosuyla aynı veya daha üstün bir
yalıtım sağlaması için blendajlı olmalıdır.
Model Hz Volt Gerilim aralığı
Güç beslemesi
MCA MFA
15
50/60 220-240/220 ±%10
0,4
16 A
20 0,4
25 0,4
32 0,4
40 0,8
50 0,8
63 0,9
80 1,0
100 1,5
125 2,0
NOT
Ayrıntılı bilgi için, teknik veri kitabındaki "Elektrik
verileri" bölümüne bakın.
Güç besleme kablosu
Model
Saha
sigortaları
Kablo Boyut
15~125 16 A H05VV-U3G Yerel kodlar
Model Kablo Boyut
15~125 Blendajlı kablo (2)
0,75-1,25 mm
2
NOT
Ayrıntılı bilgi için, bkz. "Kablo örneği", sayfa 8.
1 Anahtar kutusu kapağı
2 Anahtar kutusu alçak gerilim kablosu girişi
3 Anahtar kutusu yüksek gerilim kablosu girişi
4 Kablo şeması
5 Anahtar kutusu
A
B
A<B
LN
Sıkma torku (N•m)
Uzaktan kumanda terminal bloğu 0,79~0,97
Güç beslemesi terminal bloğu 1,18~1,44
NOT
Müşteri, uzaktan kumanda termistörünü seçebilir.
1 2 3
1 Yuvarlak kablo pabucu
2 Yalıtım bileziğini takın
3 Kablo bağlantısı
4P391823-1A.book Page 7 Thursday, January 22, 2015 10:27 AM
