1
İçindekiler Sayfa
Montaj öncesi.................................................................................... 1
Soğutucu kullanımı hakkında önemli bilgiler ..................................... 2
Montaj konumunun seçimi ................................................................ 2
Montaj öncesi hazırlıklar ................................................................... 2
İç ünitenin montajı ............................................................................. 3
Kanalın montajı ................................................................................. 3
Soğutucu akışkan borularının bağlantısı ........................................... 4
Drenaj borularının bağlanması .......................................................... 5
Elektrik tesisatı işi.............................................................................. 6
Kablo bağlantı örneği ve uzaktan kumandanın ayarlanması ............ 7
Kablo örneği ...................................................................................... 8
Saha ayarları..................................................................................... 8
Dekoratif panelin montajı................................................................. 10
Test işletmesi................................................................................... 10
Bakım .............................................................................................. 10
Bertaraf gereksinimleri .....................................................................11
Kablo şeması .................................................................................. 12
Kılavuzun aslı İngilizce metindir. Diğer diller asıl kılavuzun çevirileridir.
Montaj öncesi
Montaj konumuna taşınana kadar cihazın ambalajında kalması
gerekir. Cihazın mutlaka ambalajından çıkartılması gerekiyorsa,
kaldırmak için yumuşak malzemelerden imal edilmiş bir askı
veya koruyucu levhalar ve bir halat kullanın, böylece cihazı olası
hasarlara ve çizilmelere karşı korumuş olursunuz.
Cihazı ambalajından çıkartırken veya ambalajından çıkarttıktan
sonra taşırken, cihazın yalnızca askı kelepçelerinden tutularak
taşındığından ve diğer parçalara hiç basınç uygulanmadığından
emin olun.
Bu kılavuzda ele alınmayan konular için dış ünite montaj
kılavuzuna bakın.
R410A serisi soğutucu ak
ışkanlara ilişkin uyarılar:
Bağlanacak dış üniteler mutlaka R410A için özel olarak
tasarlanmış olmalıdır.
Dış ünitenin hemen yakınına herhangi bir nesne yerleştirmeyin
ve ünite çevresinde yaprak ve başka kalıntıların birikmemesini
sağlayın.
Yapraklar, ünitenin içerisine girmesi muhtemel olan küçük
böcekler için yaşam alanlarıdır. Bunlar ünite içerisine girdiğinde,
elektrikli parçalarla temas ettikleri zaman bozulmalara, dumana
veya yangına neden olabilirler.
Önlemler
Üniteyi aşağıda belirtilen odalara monte etmeyin veya bu tür
odalarda kullanmayın.
- Madeni yağ veya mutfaklar vb. gibi yağ buharı veya spreyi
bulunan yerler. (Plastik parçalar bozulabilir.)
-Sülfür gazı vb. gibi korozif gazların bulunduğu yerler. (Bakır
tüpler ve lehim noktaları korozyona uğrayabilir.)
- Tiner veya benzin gibi uçucu, yanıcı gazların bulunduğu yerler.
- Elektromanyetik dalgalar üreten makinelerin bulunduğu
yerler. (Kontrol sistemi bozulabilir.)
- Okyanus yakınındaki hava gibi havanın yüksek seviyede tuz
içerdiği yerler ve voltaj dalgalanmalarının yüksek olduğu
(fabrikalar gibi) yerler. Ayrıca, araçlar ve tekneler.
Aksesuarları doğrudan gövde üzerine monte etmeyin.
Gövdedeki montaj delikleri, elektrik kablolarına zarar verebilir ve
neticesinde yangına neden olabilir.
Bu cihaz, güvenliklerinden sorumlu bir kimse tarafından cihazın
kullanımıyla ilgili nezaret veya talimat sağlanmadıkça çocuklar
dahil düşük fiziksel, duyusal veya zihni yeteneklere sahip veya
deneyimden ve bilgiden yoksun kişilerin kullanımına yönelik
değildir.
Cihazla oynamadıklarının garantiye alınması için çocuklar
gözetim altında bulundurulmalıdır.
Bu cihaz mağazalarda, hafif endüstriyel tesislerde ve çiftliklerde
uzmanlar veya eğitimli kullanıcılar tarafından veya ticari alanlarda
normal kullanıcılar tarafından kullanılmak üzere tasarlanmıştır.
Ses basıncı seviyesi 70 dB(A)'nın altındadır.

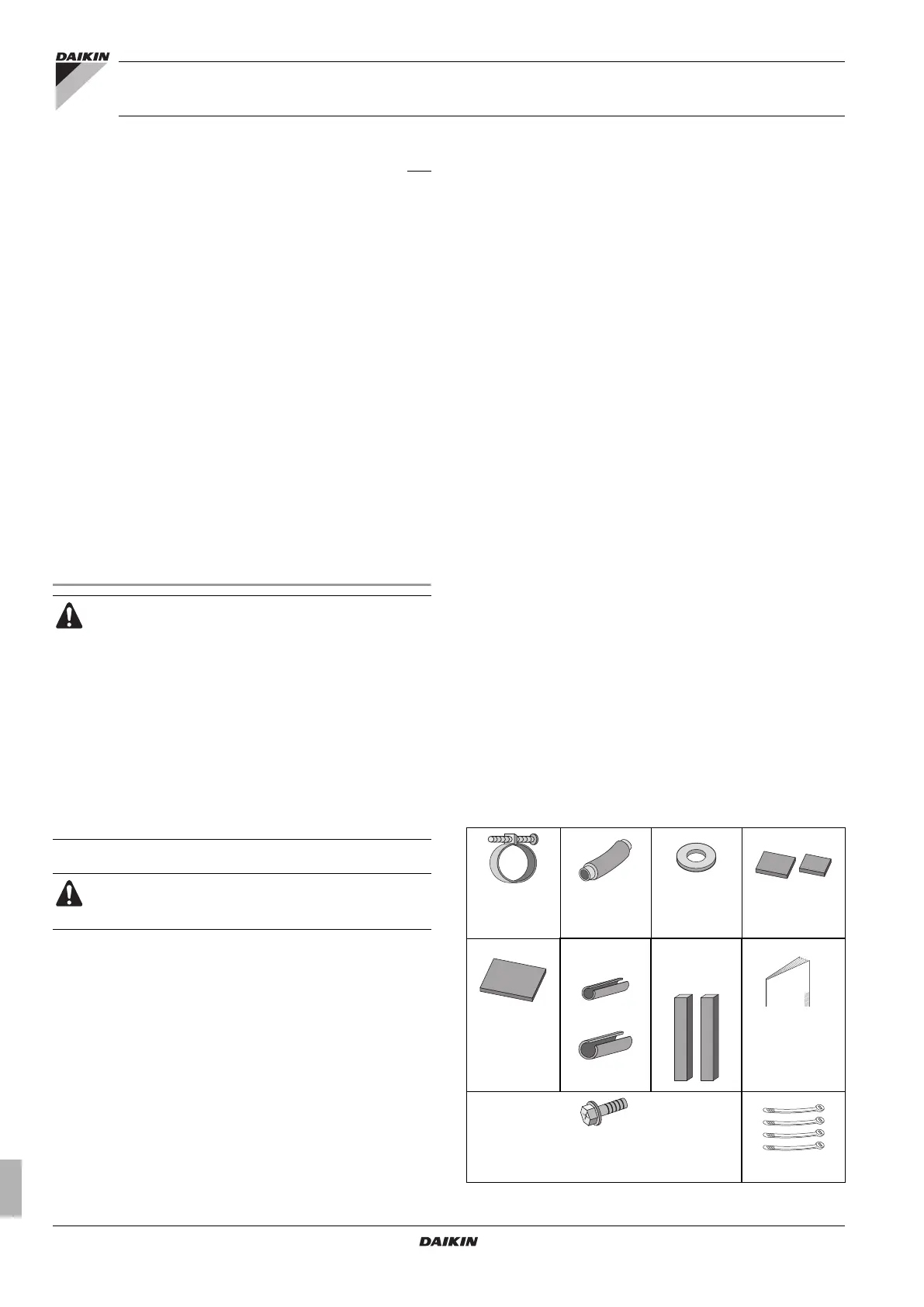

Aksesuarlar
Üniteyle birlikte aşağıdaki aksesuarların eksiksiz şekilde verilip
verilmediğini kontrol edin.
Tespit paneli vidaları, hava giriş paneline takılır.
FXSQ15A2VEB FXSQ40A2VEB FXSQ100A2VEB
FXSQ20A2VEB FXSQ50A2VEB FXSQ125A2VEB
FXSQ25A2VEB FXSQ63A2VEB
FXSQ32A2VEB FXSQ80A2VEB
VRV Sistemi klimaları
Montaj ve kullanım kılavuzu
MONTAJDAN ÖNCE BU KILAVUZU DİKKATLE OKUYUN.
BU KILAVUZU, İLERİDE BAŞVURMAK ÜZERE KOLAY
BULUNABİLECEK BİR YERDE SAKLAYIN.
CİHAZIN VEYA AKSESUARLARININ YANLIŞ
KURULMASI VEYA TAKILMASI ELEKTRİK
ÇARPMASINA, KISA DEVREYE, KAÇAKLARA, YANGINA
VEYA BAŞKA CİHAZ HASARLARINA NEDEN OLABİLİR.
YALNIZCA DAIKIN TARAFINDAN ÜRETİLEN VE İLGİLİ
CİHAZLA BİRLİKTE KULLANIM İÇİN ÖZEL OLARAK
TASARLANMIŞ AKSESUARLARIN KULLANILDIĞINDAN
VE BU AKSESUARLARIN PROFESYONEL BİR KİŞİ
TARAFINDAN MONTE EDİLDİĞİNDEN EMİN OLUN.
KURULUM VEYA KULLANIM PROSEDÜRLERİNDEN
EMİN DEĞİLSENİZ, GEREKLİ TAVSİYELER VE
BİLGİLER İÇİN DAIKIN DAĞITICINIZA BAŞVURUN.
Montaj mutlaka lisanslı bir montör tarafından yapılmalıdır.
Malzeme ve montajla ilgili tercihler yürürlükteki ulusal ve
uluslararası yönetmeliklere uyumlu olmalıdır.
Metal kelepçe
1 parça
Drenaj hortumu
1 parça
Askı kelepçesi
pulu
8 parça
Ortam
sızdırmazlık pedi
2 parça
Montaj parçası
için yalıtım
sıvı borusu için
1 parça
gaz borusu için
1 parça
Uzun
sızdırmazlık
2 parça
Büyük
sızdırmazlık pedi
1 parça
Montaj ve kullanım
kılavuzu
4 bağlantı kelepçesi
Kanal flanşı vidaları
1 takım
40 parça.
12
4P391823-1A.book Page 1 Thursday, January 22, 2015 10:27 AM
