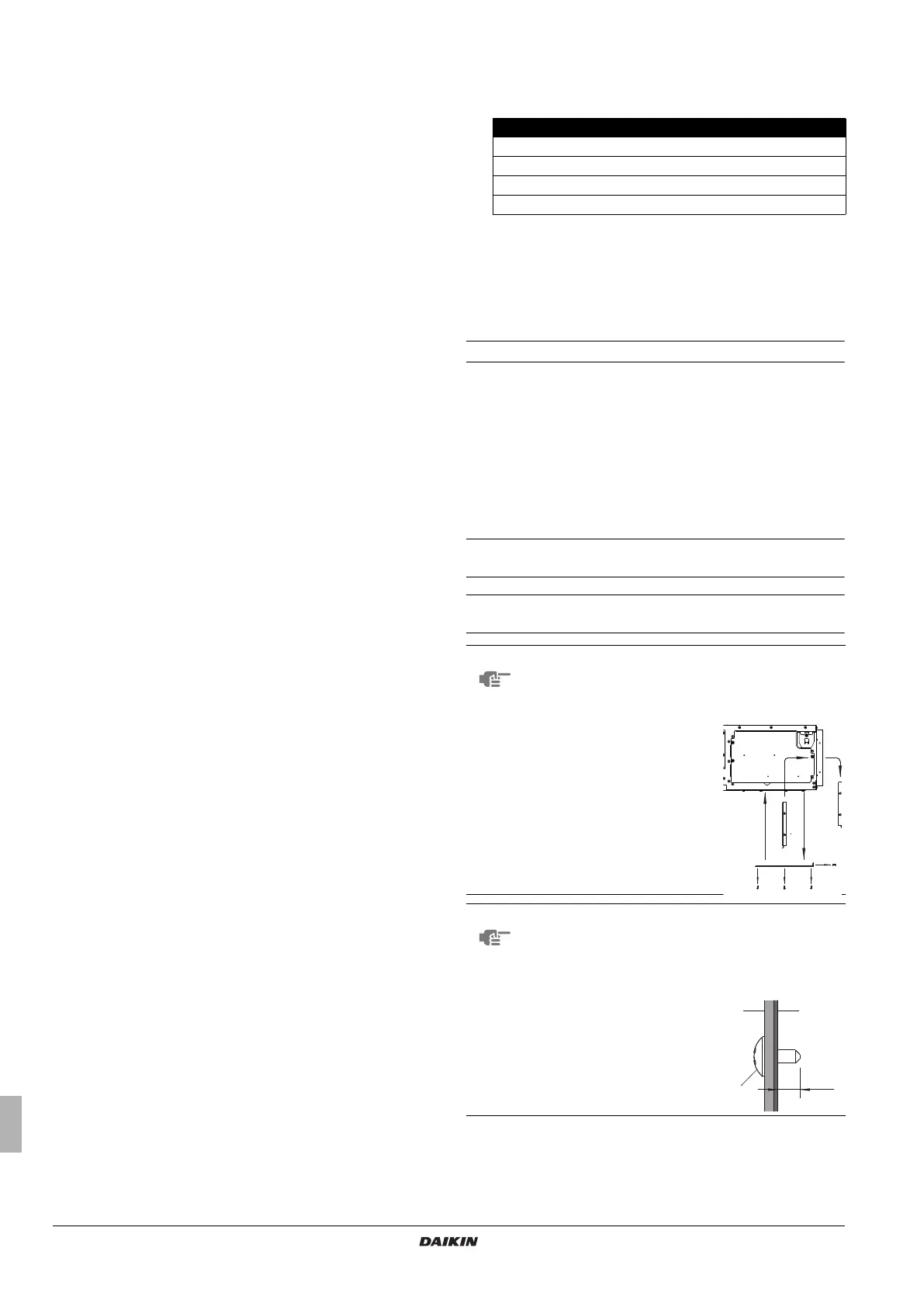

3
Выбор места установки
(См. рис.1 и рис.2)
1 Выберите место установки, отвечающее следующим
требованиям и утвержденное заказчиком.
- В местах, где можно обеспечить оптимальное
распределение воздуха.
- С отсутствием препятствий прохождению воздуха.
- В местах, где водный конденсат сливается должным
образом.
- В местах, где подвесной потолок установлен без наклона.
- В местах, где достаточно места для
проведения
обслуживания.
- В местах, где отсутствует риск утечки воспламеняемого
газа.
- Не допускается эксплуатация оборудования во
взрывоопасной среде.
- С возможностью соблюдения допусков на прокладку
труб между внутренним и наружным агрегатами.
(См. инструкцию по монтажу наружного агрегата.)
- Внутренний агрегат, наружный агрегат, проводка
электропитания и соединительная проводка должны
находиться на удалении не
менее 1 метра от
телевизионной и радиоаппаратуры. Это позволит
избежать искажений изображений или шумов в данных
электрических приборах. (Даже при удалении на 1 метр
шум может иметь место в зависимости от условий
возникновения электромагнитных волн.)
- При установке комплекта для беспроводного пульта ДУ
расстояние между пультом ДУ и внутренним агрегатом
должно быть меньшим
, если в помещении используются
флуоресцентные лампы с электрическим пускателем.
Внутренний агрегат необходимо устанавливать как
можно дальше от флуоресцентных ламп.
- Не размещайте восприимчивые к влаге предметы
непосредственно под внутренним или наружным
агрегатом. При определенных условиях конденсация на
основном блоке или трубах с хладагентом, загрязненный
воздушный фильтр или засоренный дренаж могут
вызвать
капание, что приведет к загрязнению или выходу
из строя указанных предметов.
2 Убедитесь в том, что на сторонах впуска и выпуска воздуха
установлены защитные решетки, чтобы предотвратить
соприкосновение с лопастями вентилятора или
теплообменником.
Защита должна быть выполнена в соответствии
с общеевропейскими и местными нормативами.
3 Для монтажа используйте подвесные болты. Убедитесь, что
потолок достаточно прочный
и выдерживает вес
внутреннего агрегата. Если потолок недостаточно прочен,
укрепите его перед монтажом агрегата.
Подготовка к монтажу
1 Соответствие отверстий в потолке положению агрегата
иподвесных болтов. (См. рисунок 5)
Выберите один из представленных ниже вариантов монтажа.
Стандартный воздухозабор с задней стороны (См. рисунок 6a)
Монтаж с установленным с задней стороны воздуховодом
и сервисным отверстием в воздуховоде (См. рисунок 6b)
Монтаж с установленным с задней стороны воздуховодом,
без сервисного отверстия в воздуховоде (См. рисунок 6c)
1 Зона обслуживания
2 Дренажная трубка
3 Отверстие для провода электропитания
4 Отверстие для проводки управления
5 Дренажное отверстие для технического обслуживания
6 Газовая трубка
7 Жидкостная линия
Модель A (мм) B (мм)
15~32 550 588
40~50 700 738
63~80 1000 1038
100~125 1400 1438
1 Внутренний агрегат
2 Труба
3 Подвесной кронштейн (4 шт.)
4 Расстояние между подвесными болтами
1 Поверхность потолка
2 Отверстие в потолке
3 Сервисная съемная панель (дополнительная
принадлежность)
4 Воздушный фильтр
5 Воздуховод подачи воздуха
6 Сервисное отверстие в воздуховоде
7 Съемная панель
ПРИМЕЧАНИЕ
Перед монтажом блока (в случае монтажа
с воздуховодом, но без сервисного отверстия
в воздуховоде): измените положение воздушных
фильтров.
1 Снимите воздушный фильтр
(фильтры) с наружной
стороны блока
2 Снимите съемную панель
3 Установите воздушный
фильтр (фильтры) с
внутренней стороны блока
4 Установите съемную панель
ПРИМЕЧАНИЕ
Чтобы предотвратить повреждение воздушного
фильтра во время технического обслуживания, при
монтаже воздуховода подачи воздуха выберите
крепежные винты, которые выступают с внутренней
стороны фланца не более чем на 5 мм.
1 Воздуховод подачи воздуха
2 Внутренняя сторона фланца
3 Крепежный винт
1
2
4
3
12
3
≤5 mm
4P391823-1A.book Page 3 Thursday, January 22, 2015 10:27 AM
