Daikin Europe NV
32

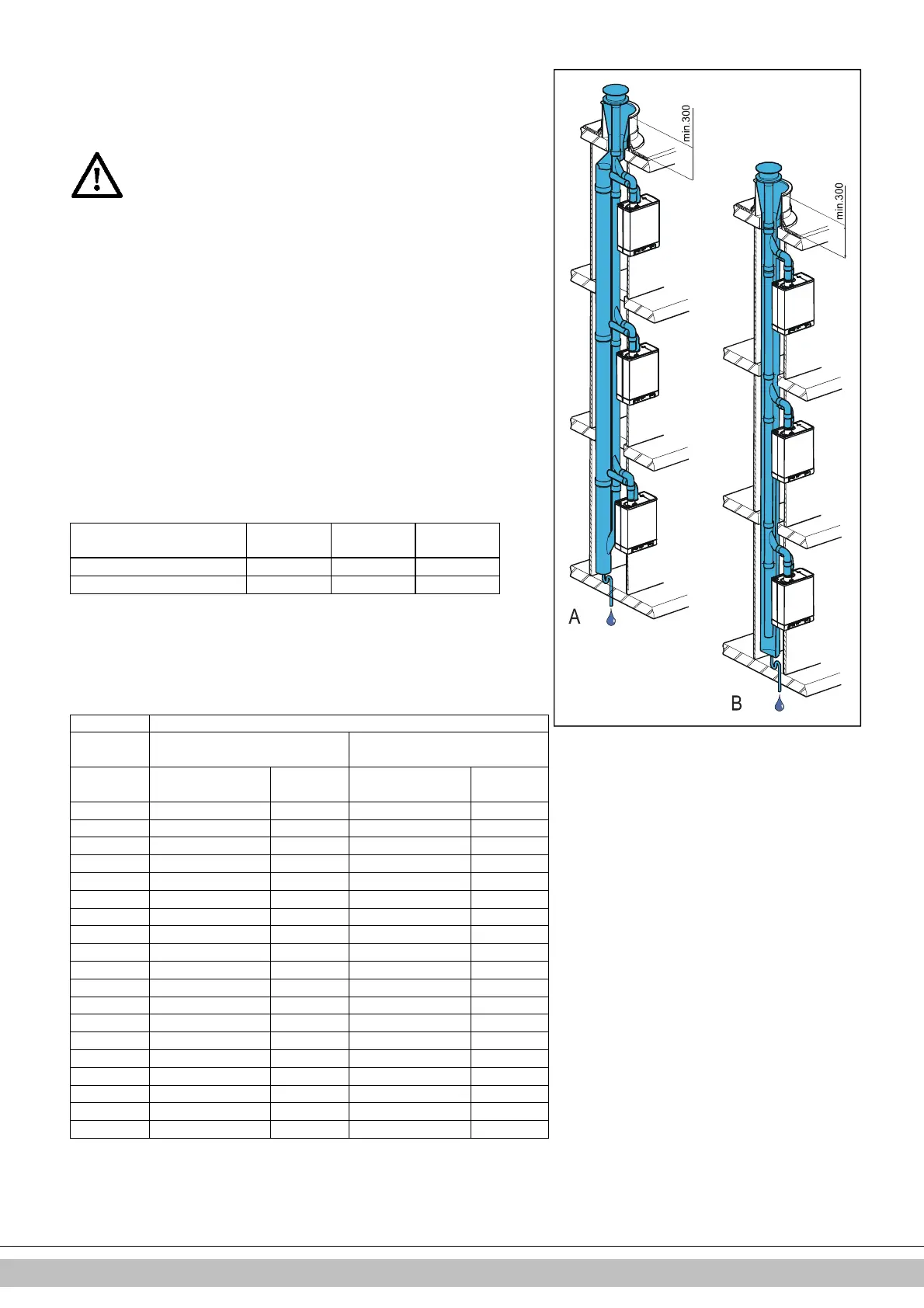

5.9.7 Kombiniertes Verbrennungsgasabzugs-/Luftzufuhrsystem
Gerätekategorie: C43
D
ie kommunale Luftzufuhr und der kommunale Verbrennungsgas-Abzug können
konzentrisch oder separat ausgeführt werden.
Zulässige Rohrlängen
Für parallelen Anschluss: Luftzufuhr- und Verbrennungsgas-Abzugsrohr zusammen
ohne die Länge der Kombi-Durchführung.
Für konzentrischen Anschluss: Rohrgesamtlänge ohne die Länge der Kombi-
Durchführung.
Parallel Konzentrisch
60/100
Konzentrisch
er 80/125
EHOBG12ABV1 100 m 10 m 29 m
EHOBG18ABV1 100 m 10 m 29 m
Die minimalen Durchmesser des kommunalen
Luftzufuhr/Verbrennungsgassystems basieren auf dem Ergänzungsblatt 2001-02
Inspektionsanforderungen Nr. 138 von Gastec.
EHOBG12ABV1 & EHOBG18ABV1
Anzahl der
Einheiten Konzentrisch Parallel
Verbrennungsgas
(mm)
Luftzufuhr
(mm)
Verbrennungsgas
(mm)
Luftzufuhr
(mm)
2 135 253 135 214
3 157 295 157 249
4 166 311 166 263
5 175 328 175 278
6 184 345 184 292
7 193 362 193 306
8 201 376 201 318
9 210 393 210 332
10 219 410 219 347
11 228 427 228 361
12 237 444 237 375
13 246 461 246 389
14 255 478 255 404
15 264 494 264 418
16 272 509 272 431
17 281 526 281 445
18 290 543 290 459
19 299 560 299 473
20 308 577 308 488
WICHTIG
• Ein Dachabzug über ein kombiniertes
Luftzufuhr/Verbrennungsgas-Abzugssystems ist zulässig.
• Für die kommunale Verbrennungsgas-Abzugshaube und die
Luftzufuhrhaube muss eine Erklärung, dass keine Einwände
bestehen, oder ein Gaszertifikat vom Gastec Gas Institute
vorliegen.
• Die Durchführung der Druckausgleichsöffnung unten am
kommunalen Luftzufuhr/Verbrennungsgas-Abzugssystem
entspricht dem 0,44-fachen der Verbrennungsgas-
Abzugsoberfläche.
