Daikin Europe NV
22
5.6 Auslasssysteme
Beachten Sie bitte, dass nicht alle nachfolgend beschriebenen
Rauchgasabzugskonfigurationen in allen Ländern zugelassen sind. Beachten Sie daher vor
der Installation die örtlichen Rechtsvorschriften.

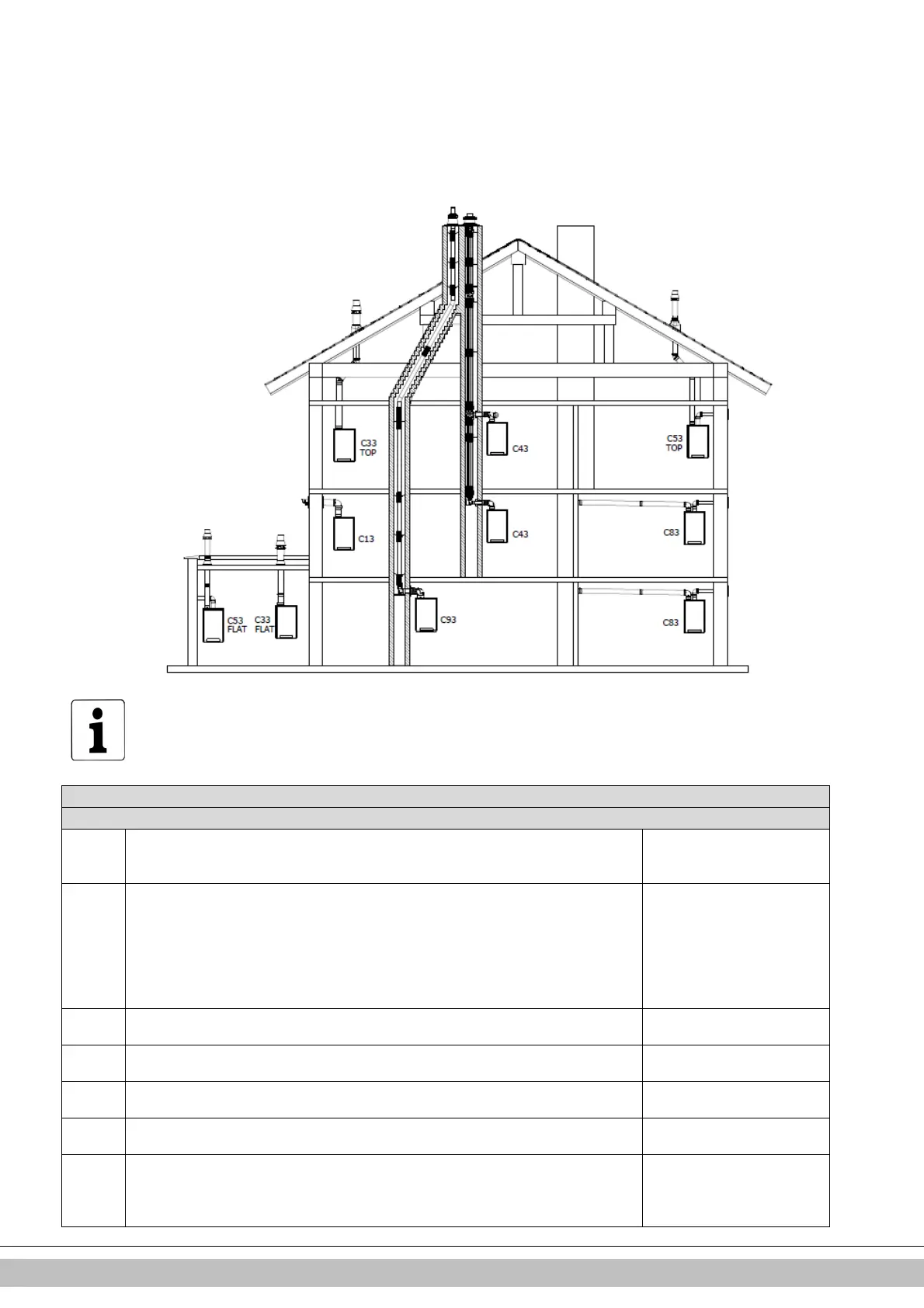

Die Zeichnungen oben sind Beispiele und können in Details
abweichen.
Erklärung der
Abgasanlagen
CE
-
Kategorie
B23
Ein Abzug, der die Verbrennungsprodukte aus dem Raum, in dem sich
das Gerät befindet, ableitet. Die Verbrennungsluft wird direkt aus dem Raum
abgezogen.
Achten Sie darauf, dass der
Lufteinlass geöffnet ist und
den Anforderungen entspricht
B33
Ein Abzugssystem, das mit einem herkömmlichen Leitungssystem verbunden ist. Dieses
herkömmliche Leitungssystem beinhaltet eine einzelnen Saugabzug. Alle unter Druck
stehenden Teile des Geräts, in denen sich Verbrennungsprodukte befinden, sind von
Geräteteilen, mit denen Verbrennungsluft zugeführt wird,
vollständig eingeschlossen. Verbrennungsluft aus dem Raum wird über einen
konzentrischen Kanal, der das Rauchgas einschließt, in das Gerät eingesaugt. Die Luft
dringt durch festgelegte Öffnungen in der Oberfläche des Kanals ein.
Achten Sie darauf, dass der
Lufteinlass geöffnet ist und
den Anforderungen entspricht
C13
Horizontale Abgasanlage. Auslass in der Außenwand.
Die Einlassöffnung für die Luftzufuhr liegt in derselben Druckzone wie der Auslass
Beispiel: Ein Mauerdurchlass
durch die Fassade.
C33
Vertikale Abgasanlage. Rauchgasabzug über das Dach.
Die Einlassöffnung für die Luftzufuhr liegt in derselben Druckzone wie der Auslass
Beispiel: Ein Auslass auf dem
Dach.
C43
Gemei
nsamer Luftzufuhr
-
und Rauchgas
-
Ausblasstutzen (CLV
-
System)
Doppelrohr oder konzentrisches Rohr
C53
Separate Luftzufuhr und separater Rauchgas
-
Ausblasstutzen.
Auslass in verschiedene Druckzonen
C63
Frei auf dem Markt erhältliches Abzugsmaterial mit
CE
-
Kennzeichnung
Nicht die Abzugsmaterialien
verschiedener Hersteller
vermischen.
