Daikin Europe NV
18
5.2 Elektronischer Anschluss
VORSICHT
Innerhalb von 1 m Entfernung vom Gerät muss sich eine
geerdete Sicherheitssteckdose befinden.
Die Steckdose muss leicht zugänglich sein.
Wenn Sie das Gerät an einem feuchten Ort installieren, ist eine
feste Verbindung mittels eines allpoligen Hauptschalters mit
einem minimalen Kontaktabstand von 3 mm obligatorisch.
Wenn das Stromversorgungskabel beschädigt ist oder aus
einem anderen Grund ersetzt werden muss, muss das Ersatz-
Stromversorgungskabel beim Hersteller oder einem von ihm
zugelassenen Händler bestellt werden. Wenden Sie sich im
Zweifelsfall an den Hersteller oder an einen von ihm
zugelassenen Händler.

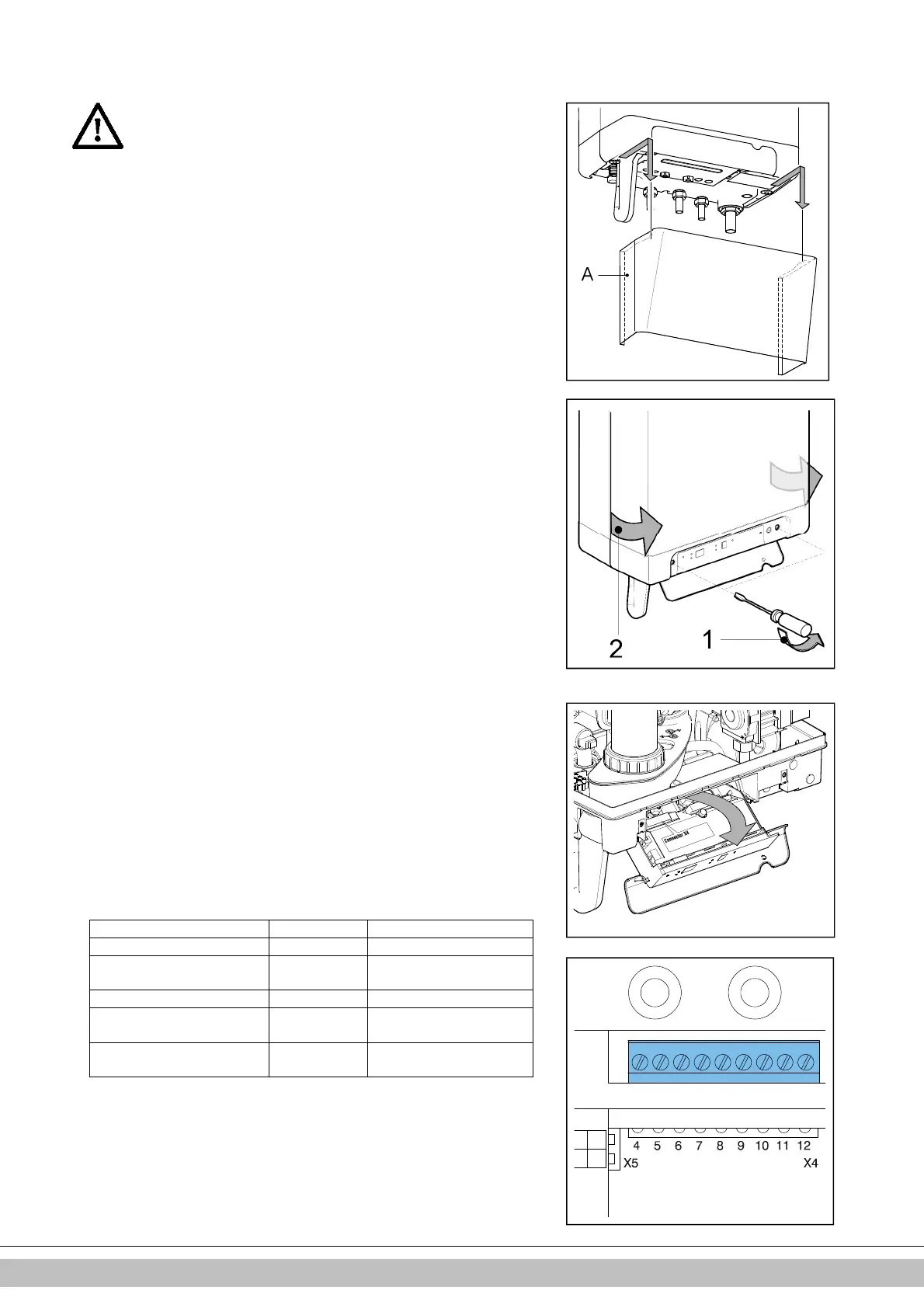

1. Ziehen Sie vor jeglichen Arbeiten am Stromkreis den Stecker aus der Steckdose.
2. Falls eine Abdeckplatte (A) vorhanden ist, entfernen Sie es von der Gerätefront.
3. Lösen Sie die beiden Schrauben (1) hinter dem Anzeigefenster.
4. Schieben Sie die Unterseite der Frontabdeckung (2) nach vorn und entfernen Sie
sie.
5. Ziehen Sie die Kesselsteuerung nach vorne. Die Kesselsteuerung kippt bei diesem
Vorgang nach unten.
6. Ziehen Sie den Abschnitt 10.3 zu Rate, um die Anschlüsse vorzunehmen.
7. Nachdem die erforderlichen Anschlüsse vorgenommen wurden, schieben Sie die
Kesselsteuerung wieder in das Gerät und bringen Sie ggf. die Abdeckplatte wieder
an.
8. Nachdem die erforderlichen Anschlüsse vorgenommen wurden, schließen Sie das
Gerät wieder an der geerdeten Steckdose an.
5.2.1 Elektroanschlüsse
Temperaturregelung Anschluss X4 Kommentare
Raumthermostat Ein/Aus 6 - 7 -
Modulierendes Thermostat
mit Komfortfunktion aktiv
11 - 12
Außentemperaturfühler 8 - 9 -
Warmwasserspeicherfühler 9 - 10 Gelbe Drahtverbindung
entfernen
Frostschutzthermostat 6 - 7 Parallel über
Raumthermostat
