1-2
D
B
G
H
J
L
M
A
K
F
I
G
F
E
Through the wall
hole Ø 65mm
Drain hose position
Liquid pipe end Gas pipe end

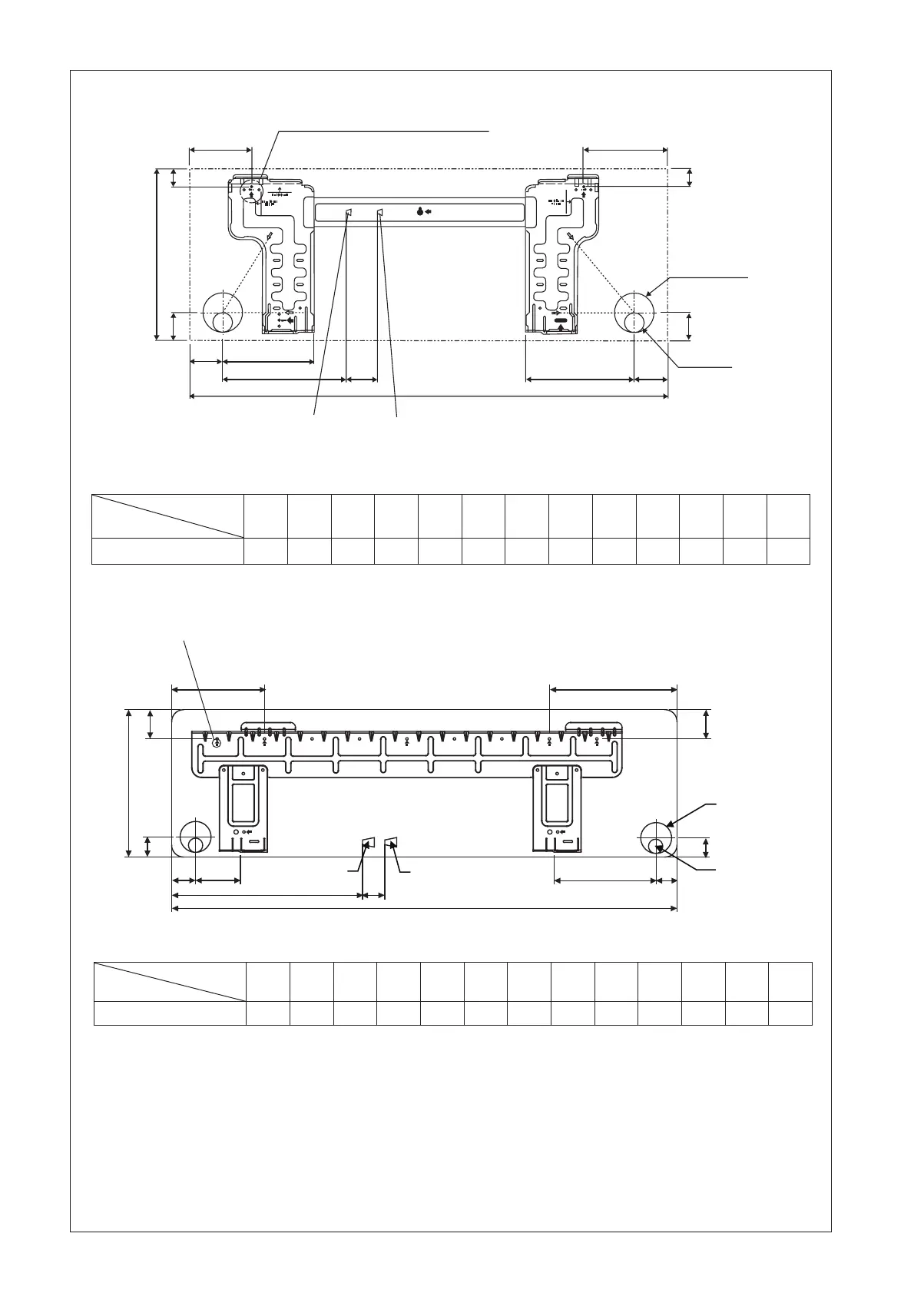

INSTALLATION PLATE 50/60J
All dimensions are in mm
Dimension
Model
ABCDEFGH I JKLM
50/60J 1065 310 224 190 173 61 40 45 48 91 219 580 45
«
Recommended mounting plate retention spots
(7 spots in all)
Dimension
Model
ABCDEFGH I JKLM
20/25/35J 800 288 206 104 141 30 46 55 56 153 181 207 52
«
Recommended mounting plate retention spots
(5 spots in all)
Through the wall
hole Ø 65mm
Drain hose position
Gas pipe end
Liquid pipe end
E
F
G
IK
ML
JH
G
F
B
D
A
ALTERNATIVE INSTALLATION PLATE 20/25/35J
1 IM-5WMJR-0515(0)-DAIKIN SIESTA2 21 IM-5WMJR-0515(0)-DAIKIN SIESTA2 2 6/1/15 3:20:40 PM6/1/15 3:20:40 PM
