Instrucciones Importantes
de Seguridad
Instalación
APROBADO PARA APARATOS DE USO DOMÉSTICO.
SÓLO PARA USO DOMÉSTICO.
LEA Y GUARDE ESTAS INSTRUCCIONES.
ANTES DE CONTINUAR, LEA LAS INSTRUCCIONES POR
COMPLETO.
LA INSTALACIÓN DEBE CUMPLIR CON TODA LA
NORMATIVA LOCAL.
IMPORTANTE:
INSTALADOR:
PROPRIETARIO:
Guarde estas instrucciones para
su uso por parte del inspector de
electricidad local.
Entregue al propietario estas
instrucciones con la unidad.
Conserve estas instrucciones para
futuras consultas.
ADVERTENCIA
Desconecte el aparato de la corriente y bloquee el panel
antes de llevar a cabo la conexión de este aparato.
La instalación debe cumplir con todos los códigos y
reglamentos aplicables.
PRECAUCIÓN
Quite la caja cuidadosamente. Use guantes para
protegerse contra los bordes alados.

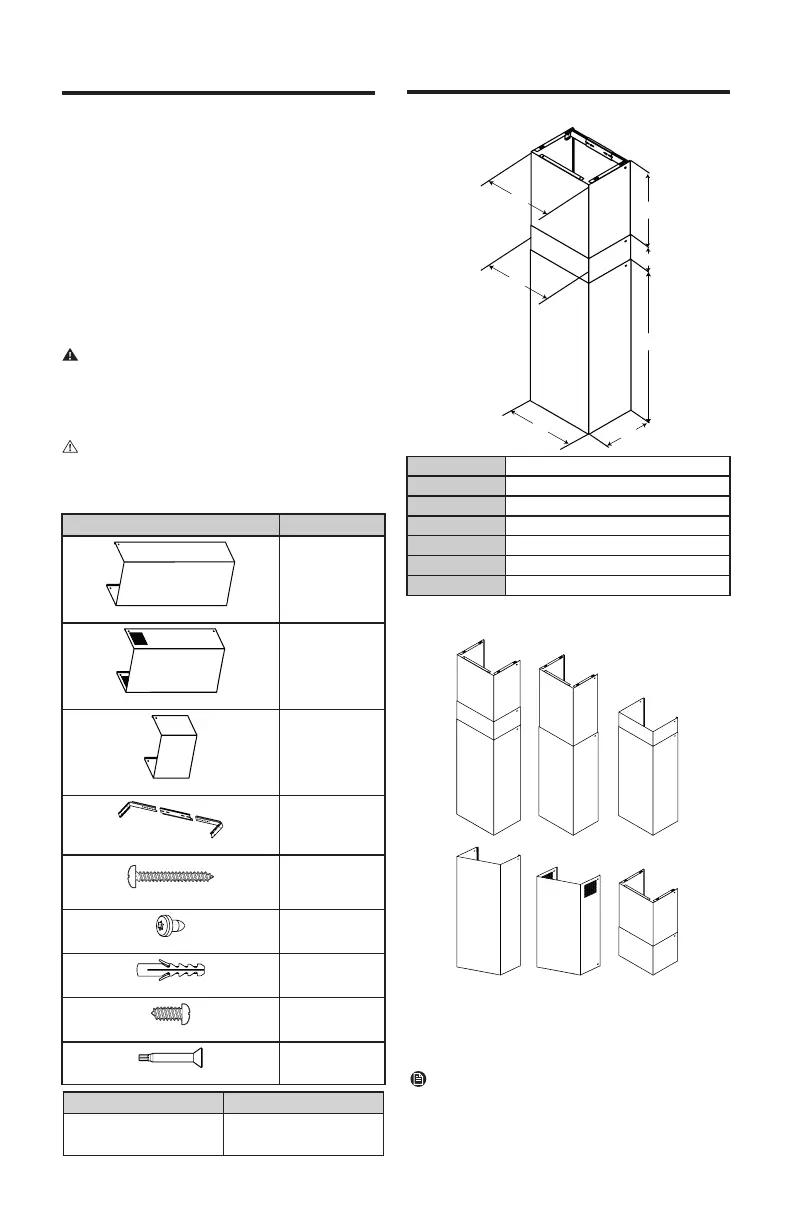

Herramientas y Partes
Parte Cant.
Tapa del conducto grande
1
Cubierta del conducto medio
1
Tapa del conducto pequeño
1
Soporte de la cubierta del conducto
1
5 x 45 mm
2
4.2 x 8 mm
8
8 x 40 mm
2
3.5 x 9.5 mm
2
Adaptador Torx 20
1
DHD-D0000CS/DA DHD-D0000CM/DA
DHD30U990CS/DA
DHD36U990CS/DA
DHD48U990CS/DA
DHD30U990CM/DA
DHD36U990CM/DA
DHD48U990CM/DA
Dimensiones Generales
A
B
C
D
E
G
F
A 11 ¹⁵/₁₆” (30.4 cm)
B 30” (76.2 cm)
C 36 ¹⁵/₁₆” (93.9 cm)
D 11 ¹⁵/₁₆” (30.4 cm)
E 16 ¹/₂” (42 cm)
F 16 ⁵/₁₆” (41.4 cm)
G 16 ⁷/₁₆” (41.7 cm)
Elija la conguración de la tapa del conducto adecuada a
la longitud del mismo.
Coloque la cubierta del conducto tumbada sobre una
supercie plana y tire de la tapa mediana hacia el
exterior, nalmente deslice la tapa pequeña también
hacia el exterior.
NOTA
Cuando se utilicen juntas las cubiertas grande y pequeña
del conducto, ensamble ambas piezas con 4 - tornillos de
4,2 x 8 mm antes de ncarlas en el soporte.
ESPAÑOL6
