8
AVISO IMPORTANTE:
DESCONECTE SIEMPRE LA PARTE SUPERIOR DEL CABLE DE TIERRA DEL CABLE DE LA
BASE CUANDO DESMONTE LA CAJA PROTECTORA. RECUERDE CONECTAR LA PARTE
SUPERIOR Y LA INFERIOR DE NUEVO CUANDO VUELVA A MONTAR LA CAJA PROTECTORA.

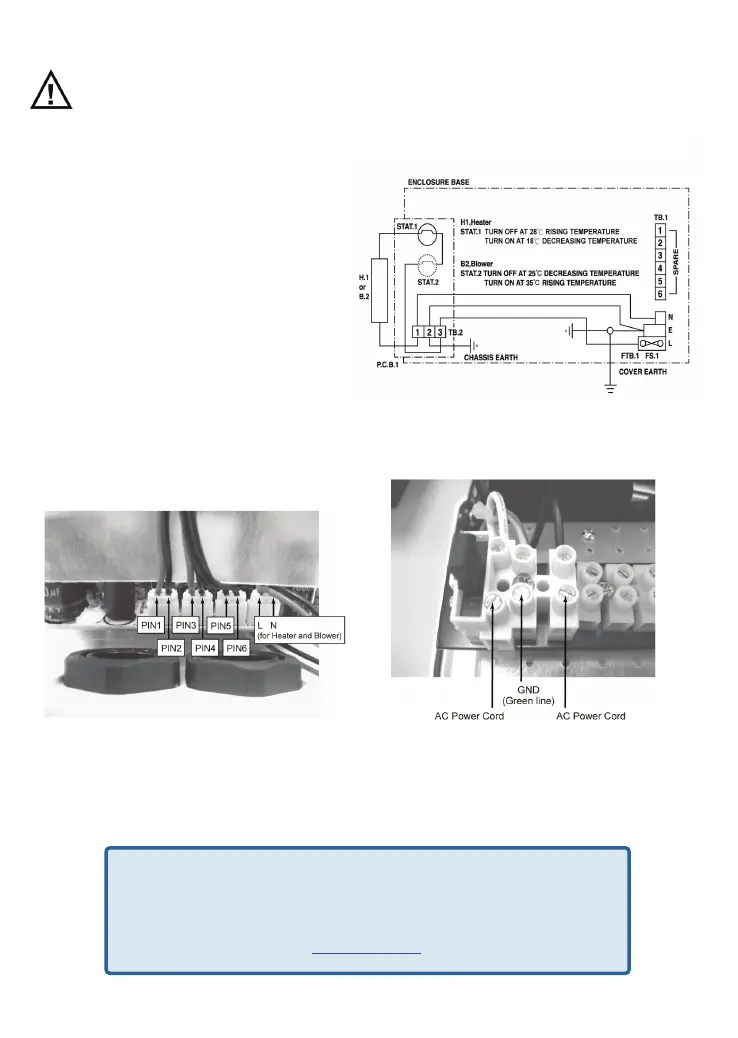

Fig.6 muestra los conectores TB.1
1. Pin1, 2 y pin3, 4 son salidas DC 12 V para el
objetivo, luz IR, sirena o altavoz. Si no los utiliza,
elimine el cable del conector.
2. Pin5, 6 son salidas DC 12 V para la cámara.
Fig.5 Esquema de cableado de la DCS-60
IV. Esquema de cableado
La figura 5 es un esquema del cableado interno de
la DCS-60 para la ventana deshumidificadora.
Por si es necesario, se proporciona un bloque de
terminales de 6 vías auxiliar en la parte posterior de
la caja para la cámara y las conexiones del objetivo.
El circuito es el siguiente:
TB.1 Bloque de terminales de 6 vías
TB.2 Bloque de terminales de 3 vías
FTB.1 Bloque de terminales para el fusible
FS.1 Fusible 3 Amp
STAT.1 Termostato 28~
STAT.2 Termostato 35~
H.1 Calentador
B.2 Ventilador
P.C.B.1 Placa del circuito de control
Fig.7 Conexión de la alimentación AC
Muestra cómo conectar el cable de alimentación
AC al conector FTB.1.
A
sistencia Técnica
Asistencia Técnica Telefónica de D-Link: +34 902 30 45 45
0,067 €/min
De Lunes a Viernes de 9:00 a 14:00 y de 15:00 a 18:00
http://www.dlink.es
