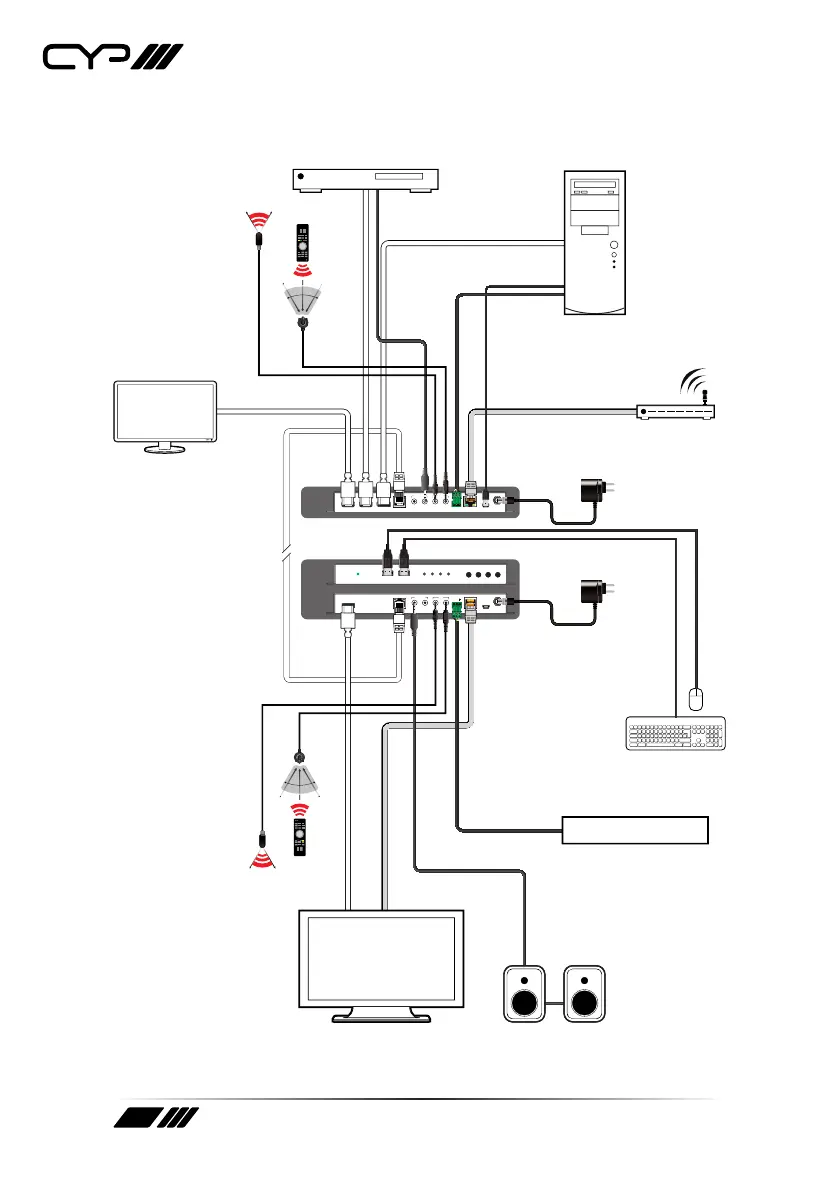

7. CONNECTION DIAGRAM
TX
RX
USB/SERVICELANRS-232IN
IR
OUTINOUTCAT6A/7 IN HDMI OUT
DC 12V
AUDIO
TX RX
USB/SERVICELANRS-232IN
IRHDMI
OUTINOUTCAT6A/7 OUTDP ININOUT
DC 12V
AUDIO
TX RX
GbE VIDEO LINK USBLINK USB
USB 2.0
MENU + ENTER
INFO
-
POWER
7m3m 3m
60°
1.5m
60°
1.5m
60°
7m3m 3m
60°
Media Player
Local Monitor
Keyboard &
Mouse
Smart TV Powered Speakers
Serial Controlled
Device
PC
Router
Power
Supply
HDMI
Input
DP
Input
HDMI
Output
IR Input &
Output
Cat6A
Cable
IR Input &
Output
HDMI
Output
Stereo
Input
Stereo
Output
Power
Supply
LAN
RS-232
RS-232
USB
USB
LAN
