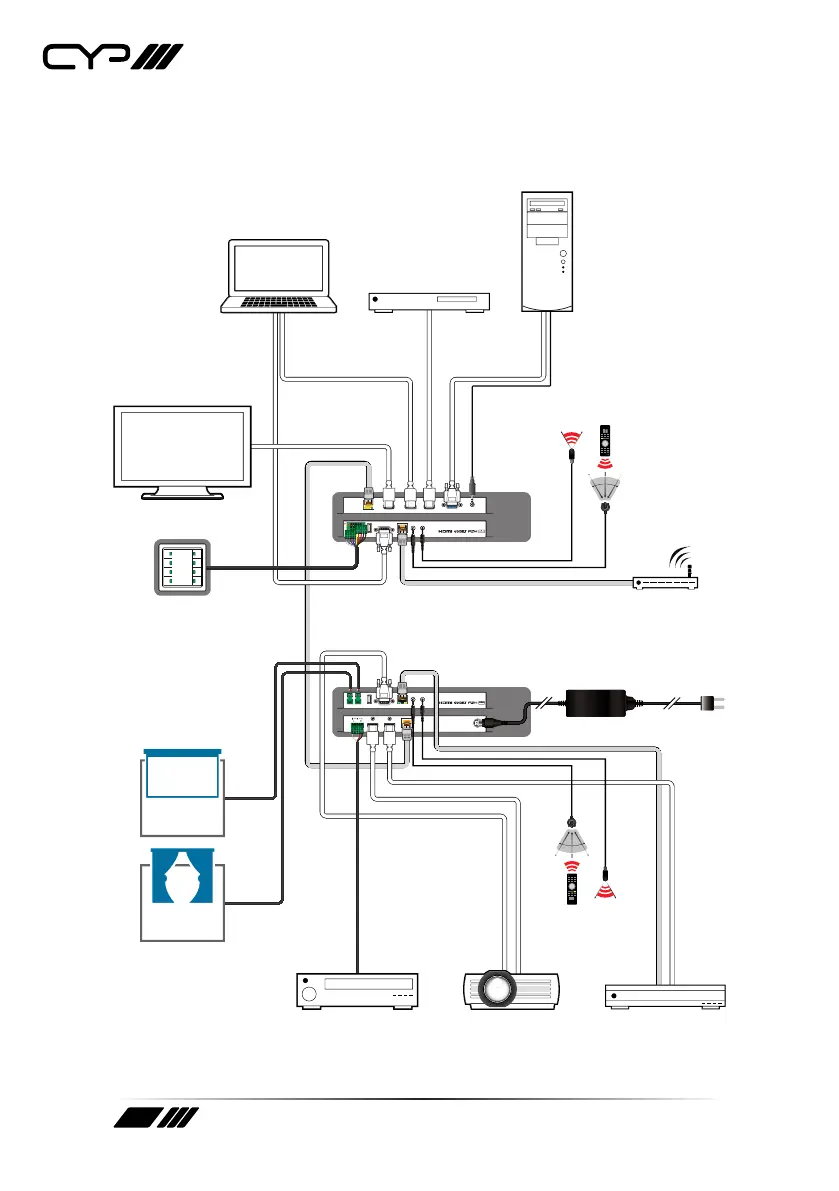

7. CONNECTION DIAGRAM
RX
TX
70M
Multi-Format 4K UHD+ over HDBaseT Tx
LANSERVICE RS-232TRIGGER IN IR OUTIR IN
AUDIO IN
HDMI IN
DP IN
HDMI OUT
CAT 5e/6/7 OUT
VGA IN
70M
HDBaseT Rx & 4K UHD+ to HDMI Scaler
2
1
LANSERVICE RS-232 IR OUTIR IN
RELAY OUT
DC 24VCAT 5e/6/7 INHDMI IN
AUDIO OUT
HDMI OUT
7m3m 3m
60°
1.5m
60°
7m3m 3m
60°
1.5m
60°
Powered
Projector
Screen
Motorized
Blind
Display
ON
Source
1
Source
2
Screen
Up
Volume
Up
Screen
Down
Volume
Down
Display
OFF
HDMI
Input
HDMI
Input
HDMI
Output
Cat.5e/6/7
Cable
HDMI
Output
IR In/Out
UHDTV
Projector
Power Supply
Set-top BoxAV Receiver
Laptop
Media Player
Network
Switch
PC
RS-232
Input
RS-232
Output
IR In/Out
LAN
Cable
LAN Cable
DisplayPort
Input
VGA
Input
Stereo
Audio
Input
Stereo
Audio
Output
Relay
Outputs
Trigger
Inputs
