Je bekijkt pagina 13 van 88
13

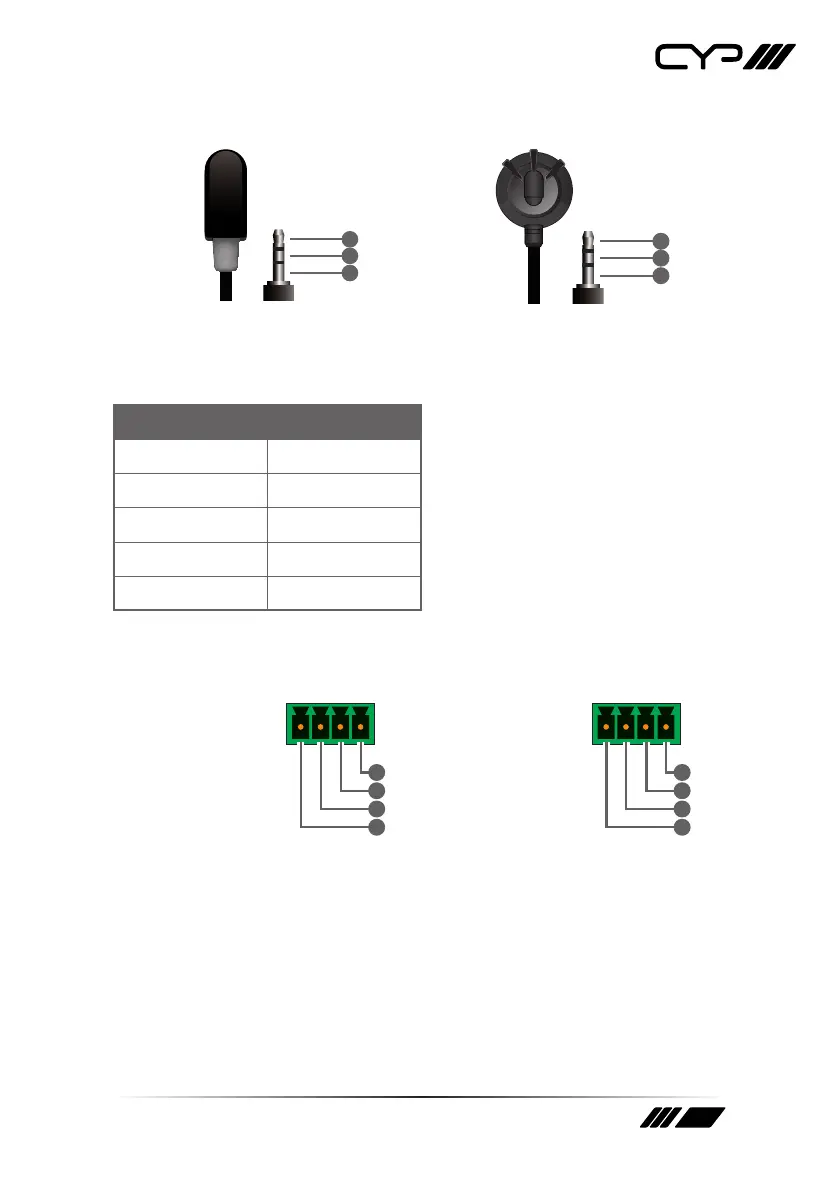

6.3 IR Cable Pinouts
IR Blaster
Cabl
e
1
2
3
Infrared
Power
Not U
sed
IR Extender
Cabl
e
1
2
3
Infr
ared
Power
Ground
6.4 RS-232 Pinout and Defaults
Serial Port Default Settings
Baud Rate 19200
Data Bits 8
Parity Bits None
Stop Bits 1
Flow Control None
RS-232 Port 1 (Unit control) RS-232 Port 2 (HDBaseT
extension)
1
2
3
4
GND
24V
TxD
RxD
4-pin
Terminal Block
1
2
3
4
GND
24V
TxD
RxD
4-pin
Terminal Block
Note: The 24 volt pins (pin 1) are included to provide power to a dedicated
external control product and should NOT be used when connecting a
standard RS-232 device.
